РЕТОМ 61, РЕТОМ61
Устройства проверки релейной защиты и автоматики (РЗА)

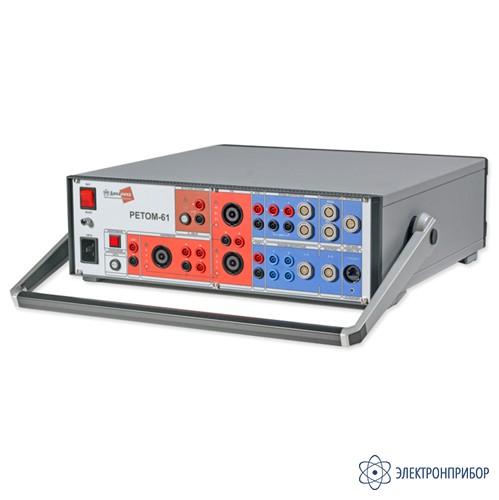

РЕТОМ-61 — устройство испытательное
Код товара: 23856-
-
Гарантия
5 лет
-
Межповерочный интервал
4 года
-
Госреестр СИ РФ
77226-20 до 16.01.2025
-
Реестр промышленной продукции РФ
684\1\2023
-
Производитель
Назначение испытательного устройства РЕТОМ-61:
Универсальный испытательный комплекс на базе прибора РЕТОМ-61 - это актуальное решение сложных задач диагностики. Комплекс позволяет как в ручном, так и в автоматическом режимах осуществить проверку и наладку устройств релейной защиты и автоматики всех поколений - от электромеханических панелей до микропроцессорных терминалов.
Достоинства испытательного устройства РЕТОМ-61:
Новые возможности РЕТОМ-61:
- выходной ток каждого канала тока увеличен до 36 А, при этом мощность составляет 500 ВА;
- максимальный выходной ток 160 А в однофазном режиме позволяет охватить до 90% используемых уставок по току;
- две трехфазные системы токов позволяют просто и быстро проверить дифференциальные защиты трансформаторов;
- четыре источника напряжения позволяют организовать трехфазную систему напряжений и гальванически изолированный канал 3Uо;
- для питания проверяемого устройства имеется специальный источник напряжения постоянного тока (264 В);
- частотный диапазон увеличен до 1000 Гц;
- связь с ПК осуществляется с помощью порта Ethernet.
Удобство эксплуатации:
- трехфазная система напряжений совместно с каналом 3Uo позволяет проверять сложные защиты, которым необходимо подключение напряжения звезды и разомкнутого треугольника (либо напряжение с ШОН), автосинхронизаторы;
- совместная работа с комплексом РЕТОМ-ВЧ позволяет полноценно проверить весь полукомплект дифференциальнофазной защиты.
- РЕТОМ-61, работая совместно с устройством РЕТОМ-61850. позволяет проверять микропроцессорные защиты по стандарту обмена данными М3 К 61850;
- применение блока РЕТ-64/32 позволяет увеличить количество дискретных входов до 80 и выходов до 40;
- при помощи блоков PET-GPS можно организовать синхронную работу двух комплексов, находящихся на большом расстоянии друг от друга, что предоставляет возможность одновременной проверки обоих полукомплектов защиты линии, находящихся на ее концах, например, ДФЗ-201;
- применение технологии Ethernet для связи приборов с ПК увеличивает скорость обмена данными и делает возможным управление несколькими приборами РЕТОМ-61 с одного ПК. Объединение 10 приборов в единый комплекс дает уникальную возможность по проведению динамических испытаний и моделированию переходных процессов с использованием до 60 каналов тока и 40 каналов напряжения;
- однофазный трансформатор тока РЕТ-10 предназначен для масштабирования тока с коэффициентами 10, 5 и 0,1, что позволяет получать достоверный ток с канала от 1 мА до 300 А;
- трехфазный трансформатор напряжения РЕТ-ТН предназначен для масштабирования напряжения с коэффициентами 1/V3; 1; v3 и 5, это позволяет осуществлять проверку устройств РЗА на напряжение 0,4 и 0,66 кВ, в том числе и счетчиков электроэнергии;
- все разъемы для подключения расположены на лицевой панели, что позволяет работать с прибором, находящимся как в горизонтальном, так и в вертикальном положении;
- встроенный в РЕТОМ-61 микрокомпьютер обеспечивает работу прибора с любым компьютером под управлением операционной системы Windows 2000/XP/Vista/7/8;
- прибор оснащен полнофункциональным двухканальным осциллографом-мультиметром;
- встроенный 16-входовой дискретный анализатор с высоким разрешением (0,1 мс) позволяет максимально полно проанализировать реакцию проверяемой защиты;
- 8 выходных реле позволяют задавать любые комбинации дискретных сигналов при тестировании сложных систем защиты, в особенности микропроцессорных;
- широкий набор программ бесплатного стандартного пакета ПО позволяет в ручном и полуавтоматическом режиме, а пакет специализированных программ и в автоматическом, удобно и быстро проверить любые реле и защиты;
- открытая архитектура управления РЕТОМ-61 позволяет пользователям создавать собственные проверочные программы с широкими возможностями автоматизации;
- использование стандартных средств Windows для оформления протоколов испытаний облегчает работу по созданию отчетов;
- удобный способ обновления ПО позволяет всегда использовать последнюю версию;
Надежность и безопасность:
- интеллектуальное устройство с широким внутренним мониторингом обеспечивает высокую безопасность как самого прибора, так и проверяемого оборудования;
- при появлении любой аварийной ситуации сигналы на всех выходах отключаются, а процесс проверки приостанавливается до ликвидации аварии, что значительно повышает безопасность выполнения работ и достоверность полученных результатов;
- гальваническая развязка между аналоговыми входами сделала безопасным процесс измерения внешних напряжений;
- безопасные клеммы каналов исключают возможность поражения персонала напряжением;
- надежная работа в широких пределах сетевого напряжения;
- прочный и эстетичный корпус прибора устойчив к механическим воздействиям.
Область применения испытательного устройства РЕТОМ-61:
Комплекс РЕТОМ-61 позволяет как в ручном, так и автоматическом режимах осуществить проверку и наладку устройств релейной защиты и автоматики всех поколений:
- современные микропроцессорные реле и сложные системы защиты отечественных и зарубежных фирм;
- полупроводниковые отечественные устройства релейной защиты и автоматики, например, серий ШДЭ, ПДЭ, ШП, ШЭ, ЯРЭ и другие;
- вся номенклатура электромеханических панелей и комплектов защиты и автоматики производства 'ЧЭАЗ', например, серий ЭПЗ, ДФЗ, ПЗ, ДЗТ, КЗ, КРБ и прочее;
- отечественные и зарубежные приборы определения места повреждения;
- панели противоаварийной автоматики и цепи телеизмерения;
- устройства синхронизации;
- счетчики электроэнергии;
- системы возбуждения генераторов;
- железнодорожные защиты.
-
-
Технические характеристики испытательного устройства РЕТОМ-61:
Параметр Значение ИСТОЧНИКИ ТОКА Количество источников, шт. 6 Диапазон воспроизведения силы переменного тока одного источника (действующее значение), А от 0,010 до 36 Диапазон воспроизведения силы постоянного тока (один канал, три источника параллельно), А от 0,030 до 30 Минимальный шаг изменения силы тока, мА 1,0 Максимальное выходное напряжение (амплитудное значение), В, не менее 34 Максимальная выходная мощность одного источника, В·А, не менее 700,0 Суммарная максимальная мощность всех источников. В·А, не менее 1400,0 Пределы допускаемой основной абсолютной погрешности воспроизведения силы переменного тока в диапазоне частот от 45 до 65 Гц, А ±(0,004х + 0,00004Хк) Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока (один канал, три источника параллельно), А ±(0,005х + 0,0001 Хк) Максимальный ток канала при разных режимах работы источников. А - в режиме шести источников или две независимые трехфазные системы, или каждый канал используется независимо
- в трехфазном режиме увеличенного тока (три канала по 2 источника соединенных параллельно)*
- в однофазном режиме (один канал, где три источники соединены параллельно), не менее*
- в однофазном режиме (один канал, где шесть источников соединены параллельно), не менее*
36
72
100
200Коэффициент пульсаций постоянного тока, % от выходного значения, не более 0,1 Защита выходной цепи каждого источника от: - обрыва в цепи нагрузки
- перегрузки
- внешнего напряжения
- искажения формы сигнала
+
+
+
+Уровень срабатывания защиты от перегрузки. В (действительное значение) 24 Время срабатывания тепловой защиты источников тока:
- при максимальной выходной мощности источника из холодного состояния 20 °С, мин, не менее2 - при выходной мощности источника в размере 10 % от максимальной выходной мощности Длительно Пределы допускаемой дополнительной погрешности воспроизведения силы переменного и постоянного тока, обусловленной изменением температуры окружающей среды. - не более 0.5 предела основной погрешности на каждые 10 °С от нормальной температуры (20 ± 5) °С * Погрешность в этих режимах определяется как корень квадратный из суммы квадратов погрешностей каждого используемого канала
Примечание - В формулах абсолютной погрешности приняты следующие обозначения:
Хк - конечное значение диапазона изменения соответствующей величины (верхний предел);
х - измеренное значение соответствующей величины.ИСТОЧНИКИ НАПРЯЖЕНИЯ Количество источников, шт. 4 независимых (включая один с изолированной нейтралью) Диапазон воспроизведения напряжения переменного тока одного источника (действующее значение), В от 0.03 до 135 Диапазон воспроизведения напряжения постоянного тока (два источника последовательно), В от 0.06 до 380 Минимальный шаг изменения напряжения, мВ 10 Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения переменного тока в диапазоне частот от 45 до 65 Гц: В ±(0,004х + 0,00004Хк) Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока (два источника последовательно), В ±(0,004х + 0,00004Хк) Максимальная выходная мощность источника (при 1)вых > 60 В). В А. не менее 80 Максимальное напряжение при разных режимах работы источников. В: - в трехфазном режиме 135,00 - в однофазном режиме (2 источника соединены последовательно)* 270,00 - в однофазном режиме высокого напряжения (3 источника соединены последовательно)* 405,00 Максимальная выходная мощность в режиме постоянного тока при 380 В, Вт, не менее 80 Коэффициент пульсаций напряжения постоянного тока. % от выходного значения, не более 0,1 Защита выходной цепи каждого источника от: - от короткого замыкания в цепи нагрузки + - перегрузки + - внешнего напряжения + - искажения формы сигнала + Уровень срабатывания защиты от короткого замыкания, А: - при действующем значении выходного напряжения менее 60 В 1,0 - при действующем значении выходного напряжения от 60 до 135 В 0,6 Время срабатывания тепловой защиты источников: - при максимальной выходной мощности из холодного состояния 20 °С, мин, не менее 10 - при выходной мощности источника в размере 20 % от максимальной выходной мощности Длительно Пределы допускаемой дополнительной погрешности воспроизведения силы переменного и постоянного тока, обусловленной изменением температуры окружающей среды. - не более 0.5 предела основной погрешности на каждые 10 °С от нормальной температуры (20 ± 5) °С * Погрешность в этих режимах определяется как корень квадратный из суммы квадратов погрешностей каждого используемого канала
Примечание - В формулах абсолютной погрешности приняты следующие обозначения:
Хк - конечное значение диапазона изменения соответствующей величины (верхний предел);
х - измеренное значение соответствующей величины.ИСТОЧНИКИ ТОКА И НАПРЯЖЕНИЯ Диапазон частот воспроизводимых сигналов тока, Гц от 1 до 1000 Диапазон частот воспроизводимых сигналов напряжения, Гц от 1 до 2100 Минимальный шаг изменения частоты, Гц 0,001 Пределы допускаемой абсолютной погрешности установки частоты, Гц. в диапазоне частот от 45 до 65 Гц ± 0,0002 Пределы допускаемой абсолютной погрешности установки частоты, Гц, в диапазонах частот от 1 до 45 Гц и от 65 до 2100 Гц** ±0,01 Диапазон установки угла фазового сдвига синусоидального сигнала на промышленной частоте 50 Гц, градус от 0 до 359,999 Минимальный шаг изменения угла фазового сдвига, градус 0,001 Пределы допускаемой абсолютной погрешности установки угла фазового сдвига синусоидального сигнала (в диапазоне частот от 45 до 65 Гц, при уровне сигнала в диапазоне от 10 до 100 % от верхнего предела изменения), градус ±0,3 ** При частоте выходного сигнала более 250 Гц максимальное значение выходного сигнала уменьшается. ИСТОЧНИК НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА (оперативного питания) Диапазон воспроизведения напряжения постоянного тока, В от 130 до 264 Максимальный выходной ток, А, не менее 1,25 Максимальная выходная мощность. Вт, не менее 300 Коэффициент пульсаций напряжения постоянного тока, при выходном напряжении 220 В и максимальной выходной мощности. %. не более 0,5 Пределы допускаемой основной относительной погрешности воспроизведения напряжения постоянного тока. % ± 1 Защита выходной цепи от: - короткого замыкания + - перегрузки + - внешнего напряжения + Пределы допускаемой дополнительной погрешности воспроизведения напряжения постоянного тока, обусловленной изменением температуры окружающей среды, - не более 0,5 предела основной погрешности на каждые 10 °С от нормальной температуры (20 ± 5) °С МИЛЛИСЕКУНДОМЕР Диапазон измерения интервалов времени, с от 0,0010 до 99999 Разрешающая способность, мс 0,1 Минимальное значение измерения интервала времени, мс 1 Пределы допускаемой абсолютной погрешности измерения интервалов времени, мс
в диапазоне 1-100 мс с применением РЕТ-64/32±(0,001х+0,3)
±1,0Возможность измерения временных параметров: - время срабатывания + - время возврата + - длительность замкнутого (разомкнутого) состояния + - разновременность срабатывания и отпускания контактов + - длительность дребезга контактов + АНАЛОГОВЫЕ ВХОДЫ Количество, шт. 2 Номинальная частота сигнала, Гц 50 Диапазоны измерения напряжения постоянного и переменного тока, В 0,5-5; 5-500 Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного и переменного тока, В ±(0,005х + 0,0001 Хк) Перегрузочная способность входов, % от верхнего предела измерения 130 Входное сопротивление встроенного вольтметра, кОм, не менее 1000 Дополнительные функциональные возможности: - измерение тока, с помощью токовых клещей + - измерение частоты + - измерение угла фазового сдвига между двумя сигналами + - осциллографирование + - вычисление спектра сигнала + Пределы допускаемой дополнительной погрешности воспроизведения силы переменного и постоянного тока, обусловленной изменением температуры окружающей среды. - не более 0.5 предела основной погрешности на каждые 10 °С от нормальной температуры (20 ± 5) °С Примечание - В формулах абсолютной погрешности приняты следующие обозначения:
Хк - конечное значение диапазона изменения соответствующей величины (верхний предел);
х - измеренное значение соответствующей величины.ДИСКРЕТНЫЕ ВХОДЫ Количество, шт. 16 Тип «сухой контакт»,
транзисторный ключ,
ТТЛ 15 ВМаксимальное напряжение постоянного тока на входе, В, не более 300 Время неопределенности считывания состояния входа, мс 0,1 Разрешающая способность определения изменения состояния входа, мс, не более 0,2 Диапазон регулировки антидребезговой задержки, мс 1,0-10 Первоначальный бросок тока, мА, не менее 30 ДИСКРЕТНЫЕ ВЫХОДЫ Тип Транзистор Реле Количество, шт. 4 4 Коммутационная способность при активной нагрузке: - сила постоянного тока, А 0,12 5 - напряжение постоянного тока, В 400 250 - сила переменного тока, А 0,085 16 - напряжение переменного тока, В 285 250 Собственное время срабатывания дискретного выхода на замыкание, мс, не более 1 20 Собственное время срабатывания дискретного выхода на размыкание, мс, не более 1 20 ОБЩИЕ ХАРАКТЕРИСТИКИ Воспроизведение токов и напряжений по записанным осциллограммам: - формат записи COMTRADE - максимальная длительность воспроизводимой осциллограммы, с, не менее 10 - точность воспроизведения дискретных сигналов, мс, не более 1,0 - частота дискретизации воспроизводимых аналоговых сигналов не менее 32 точек на период Соединение синхронизируемых устройств: - в одном помещении, с применением кабеля синхронизации до 9 устройств - на смежных помещениях, с применением блока PET-GPS нет ограничений Точность синхронизации взаимодействия двух устройств, мс, не более 1,0 Порт связи с управляющим устройством (ПК) Ethernet Режимы управления источниками ручной, автоматический, программируемый Режимы управления источниками ручной, автоматический, программируемый Испытательное напряжение*** изоляции цепей питания относительно корпуса устройства, В 1500 Испытательное напряжение*** изоляции токоведущих частей (кроме аналоговых входов) относительно корпуса/цепей питания, В 1500 Испытательное напряжение*** изоляции гальванически изолированных источников относительно других групп, В 1500 Испытательное напряжение*** изоляции аналоговых входов относительно корпуса/цепей питания, В 2200 Испытательное напряжение изоляции дискретных входов относительно друг друга, В 500 Масса устройства, кг, не более 20,5 Габаритные размеры устройства (без ручки) ШхВхГ, мм, не более 450х150x485 Габаритные размеры устройства (с ручкой) ШхВхГ, мм, не более 510х180x485 *** Переменное напряжение, частота 50 Гц. УСЛОВИЯ ПРИМЕНЕНИЯ Диапазон рабочих температур окружающей среды, °С от 1 до 40 Температура нормальных условий, °С 20 ±5 Диапазон температур окружающей среды при хранении, °С от 5 до 40 Диапазон температур окружающей среды при транспортировке, °С от -50 до +50 Относительная влажность воздуха при 25 °С, %; не более 80 Высота над уровнем моря, м, не более 2000 Группа условий эксплуатации по ГОСТ 17516.1-90 М23 Степень защиты по ГОСТ 14254-96 IP20 Требования безопасности по ГОСТ Р МЭК 60950-2002 По классу I Питание устройства испытательного: - однофазная сеть, В 220 - 22 (+ 44) - частота питающей сети, Гц 48-51 - потребляемая мощность, В·А, не более 3600 ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ Средний срок службы устройств, лет, не менее 30 Средняя наработка на отказ, ч, не менее 10000 Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности, ч. не более 3 -
Комплект поставки РЕТОМ-61
№ Наименование Количество 1 Устройство испытательное РЕТОМ-61 1 2 Универсальное программное обеспечение 1 3 Комплект аксессуаров 1 4 Сопроводительная документация 1 -
Дополнительная комплектация РЕТОМ-61
-
Файлы для РЕТОМ-61
Файлы для РЕТОМ-61
