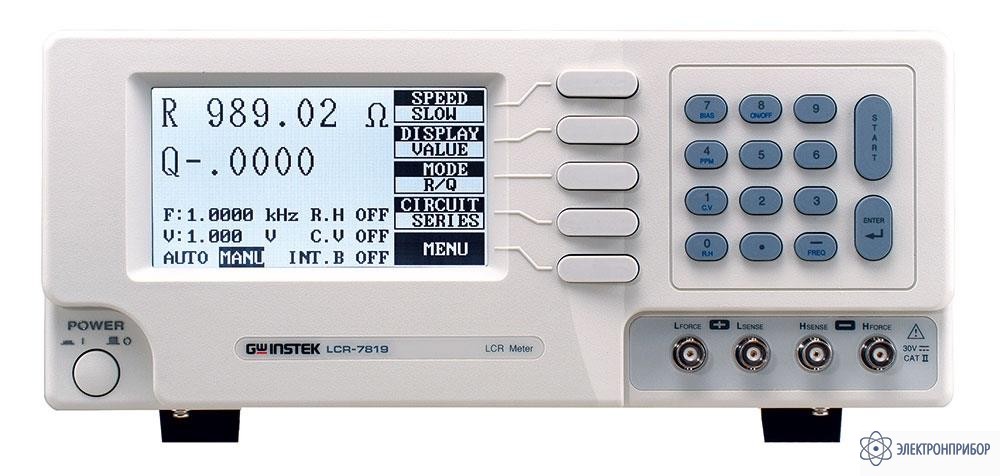

LCR-7819 — измеритель RLС параметров

Код товара: 29592
  • 53914-13

    Особенности измерителя RLС параметров LCR-7819:

    • Измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, эквивалентного последовательного/параллельного сопротивления
    • Диапазон индикации от 0,00001 (Ом, пФ, мГн) до 99999 (кОм, мкФ, Гн)
    • Базовая погрешность 0,05%
    • Тест-сигнала: 12 Гц - 100 кГц
    • Последовательная/параллельная схема замещения
    • Внутренне смещение 2 В, внешнее смещения до 30 В
    • Запись/считывание до 100 профилей
    • Одновременная индикация двух результатов измерения
    • Измерение в абсолютных и относительных единицах, Δ-измерения
    • Усреднение результатов измерения (1 – 255)
    • Программная компенсация начальной емкости и сопротивления
    • Большой высококонтрастный ЖК-дисплей с подсветкой
    • Опция: интерфейс RS-232

  • Технические характеристики измерителя RLС параметров LCR-7819:

    Измерение RLC
    Сопротивление (R, ESR) 0,05 Ом…6,25 Ом – 410 кОм…40 МОм
    Емкость (C) 0,2…20 пФ –2 мФ…200 мФ
    Индуктивность (L) 0,05…5 мкГн – 5417 Гн
    Добротность (Q) 0,0001 – 9999
    Тангенс угла потерь (D) 0,0001 – 9999
    Базовая погрешность ± 0,05% (LCR-7817/7819) в основном диапазоне
    Время измерения 68 мс
    Режимы измерения R/Q, C/D, C/R, L/Q
    Запуск измерений Автоматический или ручной
    Схема измерения Параллельная/последовательная (ручной выбор)
    Тест-сигнал
    Частота тест-сигнала 12 Гц – 100 кГц, 503   фиксиров. установки
    Уровень тест-сигнала 5 мВ - 1275 мВ (шаг 5 мВ)
    Постоянное смещение
    Внутренний источник 2 В
    Внешний источник 0 В - 30 В (максимальный ток 200 мА)
    Память
    Функции Запись/считывание установленных параметров измерения
    Объём памяти 100 ячеек
    Дополнительные функции
    Режим индикации измерений Абсолютное значение, Δ-измерение, Δ-измерение в %
    Режим усреднения 1…255 измерений
    Дисплей
    Тип индикатора ЖКИ матрица (240х128 точек) с подсветкой и регулировкой контрастности. Матрица содержит: основной экран (R, L, C), дополнительный экран (Q, D, Rэквив., Δ, Δ%), индикаторы параметров режима измерения, меню режимов настройки
    Формат индикации 5 разрядов на основной шкале 4 разряда на дополнительной шкале
    Общие данные
    Условия эксплуатации 10°С…50°С и относительная влажность до 85%
    Напряжение питания 100 В…240 В, 50/60 Гц
    Габаритные размеры 330 х 149 х 437 мм
    Масса 5,5 кг

  • Комплект поставки LCR-7819

    № Наименование Количество
    1. Измеритель RLС параметров LCR-7819 1
    2. Измерительный 4-проводный кабель LCR-06A 1
    3. Шнур питания 1
