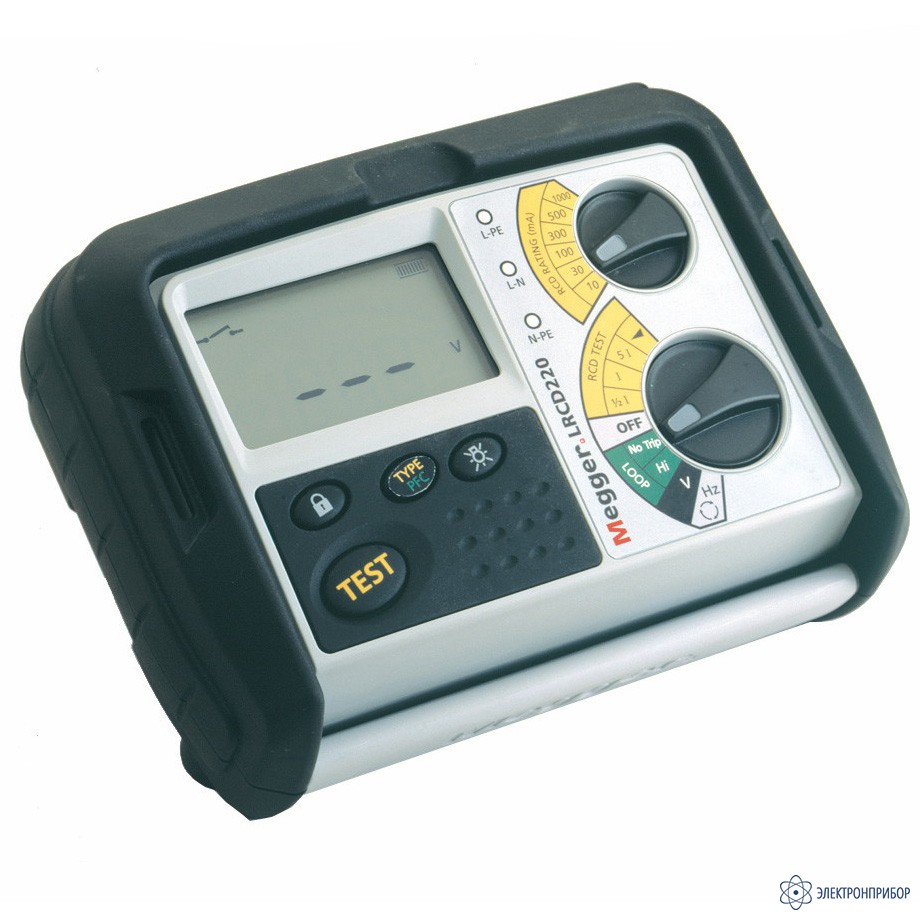

LRCD220 — комбинированный тестер (цепь и УЗО)

Код товара: 23670

  • Описание комбинированного тестера (цепь и УЗО) LRCD220:

    Серия LRCD - последнее поколение приборов сочетающих в себе тестирование параметров петли короткого замыкания без срабатывания УЗО и тестирование самих УЗО. Доступные и гибкие функции тестирования для электриков, тестирующих цепи под напряжением.

    Все приборы серии LRCD200 поставляются с калибровочными сертификатами

    Имеется три модели:

    • LRCD 200 - прибор предназначен для безопасного тестирования сопротивления петли короткого замыкания в трехфазных системах и тестирования УЗО номиналом от 10 мА до 500 мА;
    • LRCD 210 - прибор предназначен для безопасного тестирования сопротивления петли короткого замыкания в трехфазных системах и тестирования УЗО при 1/2I,11, и 5I, настраиваемых и УЗО постоянного тока;
    • LRCD 220 - имеет те же возможности что и LRCD 210 с расширенным рабочим диапазоном при тестировании петли от 110 В до 280В В + быстрое двухпроводное тестирование (Фаза-Фаза, Фаза-Земля).

    Все три прибора позволяют проводить тестирование петли короткого замыкания в цепи с УЗО 30 мА или более без его срабатывания, включая электронные УЗО.

    Все приборы разработаны с использованием нового корпуса для тестера от Megger.

    Прибор встроен резиновую защиту, имеет крышку для защиты панели, влагостойкий IP54, легко определяемые функции и удобная компоновка. Приборы можно держать в руках или повесить на шею, они не соскользнут, если их положить на полку и ли скамейку. Тестовые провода могут оставаться присоединенным с закрытой или открытой крышкой панели.

    Светодиодные индикаторы LNE соединительные показать статус соединения Индикатор L-N-E показывает состояние соединения и его полярнотсь.

    Тестирование петли без срабатывания УЗО:

    Тестирование петли приборами Megger позволяет избежать срабатывания подключенного к цепи УЗО. Гарантированно в цепи не сработает с УЗО до 30 мА и более.

    Тест петли без срабатывания УЗО может так же быть осуществлен в цепях с электронными УЗО.

    Все приборы серии LRCD позволяют:

    • Тестирование петли без срабатывания УЗО 30 мА и выше, а так же электронные УЗО;
    • Трехпроводное измерение сопротивления петли без срабатывания в пределах от 0,01 Ом до 2 кОм;
    • Автоопределение диапазона теста;
    • Расчет ожидаемого тока КЗ при измерении сопротивления петли;
    • Измерение напряжение сети;
    • Измерение частоты сети.

    Дополнительно для LRCD220:

    • Быстрый двухпроводный тест;
    • Тест петли в сети до 415 В (линейное);
    • Тестирование петли в сети 110 В;
    • Подсветка дисплея;
    • Отображение порядка чередования фаз;
    • естирование времени срабатывания УЗО для всех диапазонов тока.

    Тестирование УЗО:

    Тестирование врем ени срабатывания УЗО для всех диапазонов тока.

    Автоматический тест УЗО прибора LRCD220 позволяет автоматически проводить все вышеперечисленные тесты в то время как оператор включает сработавшие УЗО. Результаты могут быть вызваны на дисплей.

    Все тестеры LRCD позволяют:

    • Тест УЗО от 10 мА до 500 мА;
    • Тестирование УЗО номинальным током;
    • Выбор;
    • Выбор угла 0/180о;
    • Тестирование с автоповышением тока;
    • Выбор напряжения прикосновения 25 или 50 В;
    • Дополнительный дисплей для напряжения прикосновения.

    Кроме того LRCD210 и LRCD220 позволяют:

    плюс LRCD220 позволяет:

    • Тестирование 1000 мА УЗО;
    • Подсветка дисплея;
    • Блокировка теста;
    • Отображение чередования фаз.

    Кроме того, приборы позволяют работать при измененной полярности Фаза/Нейтраль.

  • Технические характеристики комбинированного тестера (цепь и УЗО) LRCD220:

    Параметр Значение
    Измерение напряжения 0 В - 500 В
    Погрешность ± 2% ± 2 цифры
    Измерение частоты 25Гц до 450 Гц
    Погрешность ± 0,1 Гц от 25.0 Гц до 199.9 Гц
    ± 1 Гц от 200 Гц до 450 Гц
    Индикатор чередования фаз Идентификация трех проводов и чередования фаз
    Частота 45 Гц до 65 Гц
    Тестирование петли Диапазоны в соответствии с EN 61557-3
    3-проводное тестирование петли без срабатывания УЗО
    Питание 100V - 280 В 45 Гц до 65 Гц
    Номинальный испытательный ток 15 мА
    Погрешность измерения петли 0.01 Ом - 9.99 Ом (± 5% ± 0,03 Ом)
    10.0 Ом - 99,9 Ом (± 5% ± 0,5 Ом)
    100 Ом - 999 Ом (± 5% ± 5 Ом)
    1,00 кОм - 2.00 кОм (± 5% ± 30 Ом)
    Двухпроводное тестирование высоким током Фаза/Земля
    Питание 100 В - 480 В
    Номинальный ток тестирования От 15 мА до 2,4 А
    Погрешность измерения петли 0.01 Ом - 9.99 Ом (± 5% ± 0,03 Ом)
    10.0 Ом - 99,9 Ом (± 5% ± 0,5 Ом)
    100 Ом - 999 Ом (± 5% ± 5 Ом)
    1,00 кОм - 2.00 кОм (± 5% ± 30 Ом)
    Фаза/Фаза
    Питание 100 В - 480 В 45 Гц до 65 Гц
    Предполагаемый ток КЗ (PSCC) Предполагаемый ток КЗ = Номинальное напряжение питания / сопротивление петли
    Точность получена из теста петли 1 – 199 А разрешением 1 А
    0,20 кА – 1,99 кА разрешением 10 А
    2.0 кА – 19,9 кА разрешением 100 А
    Тестирование УЗО
    УЗО тест диапазоны Тестирования УЗО по EN61557-6
    10 мА, 30 мА, 100 мА, 300 мА, 500 мА, 1 А
    Напряжение питания 100 В - 280 В 45 Гц до 65 Гц
    Погрешность тока тестирования
    Тест без срабатывания УЗО (1/2I) от - 8% до - 2%
    Тест со срабатыванием УЗО (I, 5I) от + 2% до + 8%
    Время срабатывания ± 1% ± 1 мс
    Измерение напряжения прикосновения
    Измеряемый диапазон От 0 В до 50 В
    Ошибка +5% / + 15% ± 0,5 В
    Общие характеристики
    Рабочий диапазон температуры -5 °C до + 40 °C
    Рабочая влажность 93% R.H. на + 40 °C максимально
    Диапазон для хранения -25 °C до + 70 °C
    Защита от пыли/влаги IP54
    Безопасность МЭК 61010. Соответствует требованиям МЭК 61010-1 Cat I II 300В между фазой и землей
    EN61557 Соответствует следующим частям EN61557, электрическая безопасность в системах низкого напряжения до 1000 В AC и 1500 В DC – оборудование для испытаний, измерения или контроля защитных измерений:
    Часть 1 – Общие требования
    Часть 3 – Измерение сопротивления петли
    Часть 6 – Устройства дифференциального тока (УЗО)
    Питание Батареи: 8 х 1,5 В элемента типа МЭК LR6 (щелочные);
    Аккумуляторы: 8 х 1,2 В NiCd или NiMH элементы
    Срок службы батареи 2000 тестов подряд
    Масса 980 г
    Размеры 203 х 148 х 78 мм
    Электромагнитная совместимость В соответствии с МЭК 61326-1

  • Комплект поставки LRCD220

    № Наименование Количество
    1 Комбинированный тестер (цепь и УЗО) LRCD220 1
    2 Набор тестовых проводов (красный/черный/зеленый) 1
    3 Стандартная тестовая вилка 1
    4 Руководство по эксплуатации 1

    Дополнительная комплектация LRCD220:

    (Поставляется по отдельному заказу)

    № Наименование Количество
    1 Красный/зеленый 2 - х проводный набор 1
    2 Провод для подключения заземления 1

    Дополнительное ПО для сертификации LRCD220:

    (Поставляется по отдельному заказу)

    № Наименование Количество
    1 Powersuite Pro - Lite16 сертификационное ПО 1
