UP-500/КИВ — устройство присоединения для оперативного контроля параметров высоковольтных вводов

Код товара: 29236

  • Назначение устройства присоединения для оперативного контроля параметров высоковольтных вводов UP-500/КИВ:

    Комплект UP-500/КИВ предназначен для проведения контроля изоляции вводов трансформаторов под рабочим напряжением. Состоит из трех датчиков, стационарно закрепляемых на измерительных выводах вводов. Выходные сигналы с датчиков при помощи кабелей в металлорукаве передаются в коммутационную коробку, где, в нормальном состоянии, они замыкаются на землю.

    Использование комплекта UP-500/КИВ позволяет проводить измерение параметров состояния изоляции под рабочим напряжением, исключая работу персонала в зоне высоких напряжений.

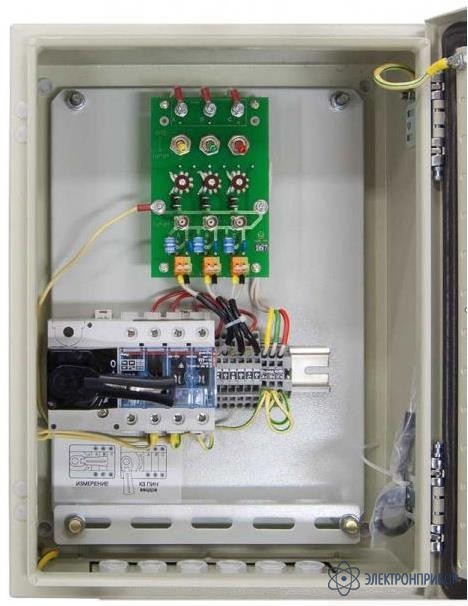

    Измерительные приборы подключаются к коммутационной плате, располагаемой в защитном корпусе рядом с трансформатором. В момент проведения измерений токов проводимости вводов входные сигналы отключаются от земли и присоединяются к измерительному прибору. При измерении частичных разрядов отключать датчики от земли не нужно.

  • Технические характеристики устройства присоединения для оперативного контроля параметров высоковольтных вводов UP-500/КИВ:

    Параметр Значения
    Количество контролируемых высоковольтных вводов 3
    Рабочее напряжение контролируемых вводов, кВ 110 ÷ 750
    Диапазон измеряемых токов проводимости вводов, А 0,005 ÷ 0,200
    Диапазон рабочих температур устройства присоединения, °С -60 ÷ +80
    Габариты монтажного шкафа, мм 300х430х150

  • Комплект поставки UP-500/КИВ

    № Наименование Количество
    1 Датчик для регистрации токов проводимости изоляции и частичных разрядов DB-2/КИВ 3
    2 Плата в корпусе 1
    3 Кабель RG- 213 C/U, длина 45 м. 1

  • Дополнительная комплектация UP-500/КИВ
