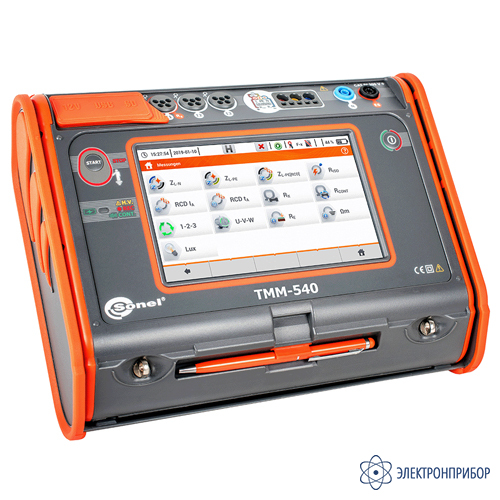

TMM-540 — измеритель параметров электробезопасности электроустановок

Код товара: 75797
  • 92188-24

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      92188-24 до 27.05.2029

    • Производитель

      Sonel, Россия

    • Артикул

      WMRUTMМ540

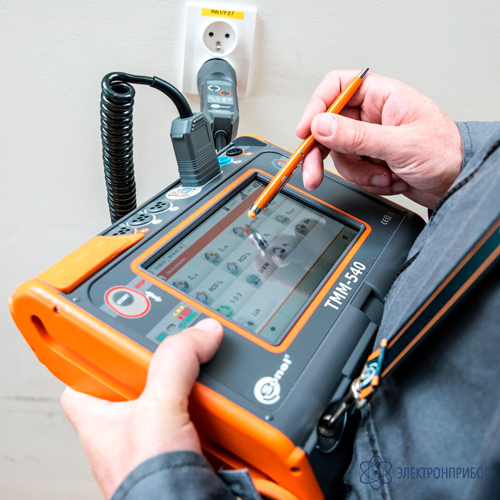

    Назначение и область применения измерителя параметров электробезопасности электроустановок TMM-540:

    TMM-540 – многофункциональный измерительный прибор. Применяется при приемосдаточных и периодических испытаниях электроустановок. Прибор совмещает в себе функциональные возможности серии MZC/ТС, MRP, MIC/ТМ, MRU/ТЕ, TKF и LXP. Функция регистратора позволить провести анализ токовых нагрузок и параметров качества электрической энергии. Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

    Функциональные возможности измерителя параметров электробезопасности электроустановок TMM-540:

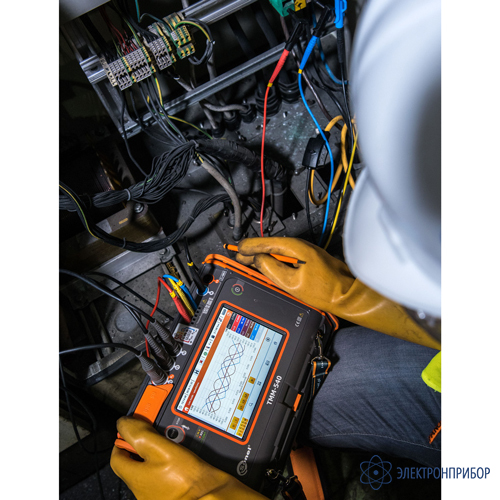

    • регистратор параметров качества электроэнергии;
    • калькулятор потерь электрической энергии;

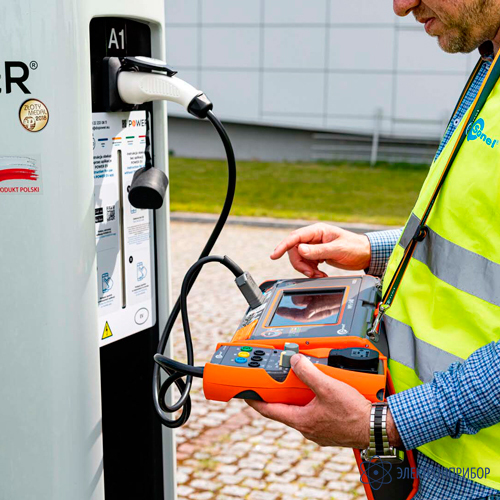

    • измерение параметров зарядных станций для электромобилей с помощью адаптера EVSE-01;
    • измерение полного, активного и реактивного сопротивления в сетях TN и IT;
    • измерение полного сопротивления в цепях L-L, L-N и L-PE;
    • измерение полного сопротивления в цепи L-PE без срабатывания УЗО;
    • вычисление ожидаемого тока короткого замыкания;
    • измерение тока и времени отключения УЗО типа АС, А, F, B, В+ и EV;
    • измерение тока и времени отключения УЗО в сетях с изолированной нейтралью;
    • измерение сопротивления изоляции испытательным напряжением до 1000 В;
    • измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА;
    • измерение сопротивления заземляющих устройств методом 3p, 3p+клещи, 4p, 2-х клещей;
    • измерение удельного сопротивления грунта;
    • индикация последовательности чередования фаз и направления вращения двигателей;
    • измерение освещённости;
    • формирование параметров автоматических измерений;

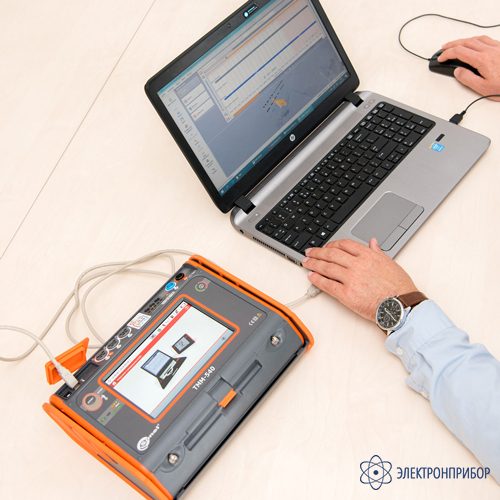

    • сохранение результатов измерений в память и передача данных на ПК.

  • Технические характеристики измерителя параметров электробезопасности электроустановок TMM-540:

    Измерение переменного напряжения (True RMS). Диапазон частоты: 45...65 Гц
    Диапазон Разрешение Погрешность основная
    0…299,9 В 0,1 В ±(2% и.в. + 4 е.м.р.)
    300…500 В 1 В ±(2% и.в. + 2 е.м.р.)
    Измерение частоты в диапазоне напряжения 50...500 В
    45,0…65,0 Гц 0,1 Гц ±(0,1% и.в. + 1 е.м.р.)
    Диапазон напряжения: 50…500 В.
    Измерение сопротивления петли короткого замыкания ZL-PE, ZL-N, ZL-L
    Диапазон отображения Разрешение Погрешность основная
    0...19,999 Ом 0,001 Ом ±(5% и.в. + 0,03 Ом)
    20,00...199,99 Ом 0,01 Ом ±(5% и.в. + 0,3 Ом)
    200,0...1999,9 Ом 0,1 Ом ±(5% и.в. + 3 Ом)
    Измерение сопротивления петли короткого замыкания ZL-PE[RCD] (без срабатывания УЗО)
    0...19,99 Ом 0,01 Ом ±(6% и.в. + 10 е.м.р.)
    20,0...199,9 Ом 0,1 Ом ±(6% и.в. + 5 е.м.р.)
    200...1999 Ом 1 Ом
    Измерение тока срабатывания УЗО IA для синусоидального дифференциального тока
    Выбранный номинальный ток УЗО Диапазон измерения Разрешение Ток измерения Основная погрешность
    10 мA 3,0...10,0 мA 0,1 мA 0,3 x IDn...1,0 x IDn ±5% IDn
    30 мA 9,0…30,0 мA
    100 мA 33...100 мA 1 мA
    300 мA 90...300 мA
    500 мA 150...500 мA
    1000 мA 330…1000 мA
    Измерение тока срабатывания УЗО IA для пульсирующего однополярного дифференциального тока и пульсирующего однополярного с постоянной составляющей 6 мА
    10 мA 3,5…20,0 мA 0,1 мA 0,35 x IDn..2,0 x IDn ±10% IDn
    30 мA 10,5…42,0 мA 0,35 x IDn..1,4 x IDn
    100 мA 35…140 мA 1 мA
    300 мA 105...420 мA
    500 мA 175…700 мA
    Измерение тока срабатывания УЗО IA для постоянного дифференциального тока
    10 мA 2,0…20,0 мA 0,1 мA 0,2 x IDn…2,0 x IDn ±10% IDn
    30 мA 6...60 мA 1 мA
    100 мA 20...100 мA
    300 мA 60...600 мA
    500 мA 100...1000 мA
    Измерение действующего значения напряжения прикосновения UB
    Диапазон измерения Разрешение Погрешность основная
    0...9,9 В 0,1 В 10% и.в. + 5 е.м.р.
    10,0...99,9 В ± 15% и.в.
    Измерение напряжения помех переменного тока
    0...100 В 1 В ±(2% и.в. + 3 е.м.р.)
    Измерение сопротивления вспомогательных электродов RH, RS
    0...999 Ом 1 Ом ±(5% (RS + RE + RH) + 3 е.м.р.)
    1,00...9,99 кОм 0,01 кОм
    10,0...50,0 кОм 0,1 кОм
    Измерение времени отключения tA УЗО
    Тип УЗО Множитель Диапазон измерения Разрешение Основная погрешность
    Общего типа 0,5 IDn 0..300 мс 1 мс ±(2% и.в. + 2 е.м.р.)
    1 IDn
    2 IDn 0…150 мс
    5 IDn 0…40 мс
    Селективный 0,5 IDn 0..500 мс
    1 IDn
    2 IDn 0…200 мс
    5 IDn 0…150 мс
    Измерение сопротивления заземляющих устройств RE методом 3p, 4p
    Диапазон Разрешение Основная погрешность
    0...0,35 Ом 0,01 Ом ±(2% и.в. + 10 е.м.р.)
    0,35...9,99 Ом 0,01 Ом ±(2% и.в. + 4 е.м.р.)
    10,0...99,9 Ом 0,1 Ом ±(2% и.в. + 3 е.м.р.)
    100...999 Ом 1 Ом
    1,00...1,99 кОм 0,01 кОм
    Измерение сопротивления заземляющих устройств RE методом 3p+клещи
    0...0,35 Ом 0,01 Ом ±(8% и.в. + 10 е.м.р.)
    0,35...9,99 Ом 0,01 Ом ±(8% и.в. + 4 е.м.р.)
    10,0...99,9 Ом 0,1 Ом
    100...999 Ом 1 Ом
    1,00...1,99 кОм 0,01 кОм
    Измерение сопротивления заземляющих устройств RE методом 2-х клещей
    0...0,35 Ом 0,01 Ом ±(10% и.в. + 10 е.м.р.)
    0,35...9,99 Ом 0,01 Ом ±(10% и.в. + 4 е.м.р.)
    10,0...19,9 Ом 0,1 Ом
    20,0...99,9 Ом 0,1 Ом ±(20% и.в. + 4 е.м.р.)
    Измерение электрического сопротивления RCONT током ±200 мА
    0...19,99 Ом 0,01 Ом ±(2% и.в. + 3 е.м.р.)
    20,0...199,9 Ом 0,1 Ом
    200...400 Ом 1 Ом
    Измерение электрического сопротивления RX малым током
    0...199,9 Ом 0,1 Ом ±(3% и.в. + 3 е.м.р.)
    200...1999 Ом 1 Ом
    Измерение сопротивления изоляции
    Диапазон отображения для UN =
    50_100_250_500_1000 В    		 Разрешение Основная погрешность
    0...1999 кОм 1 кОм ±(3% и.в. + 8 е.м.р.)
    2,00...19,99 МОм 0,01 МОм
    20,0...199,9 МОм 0,1 МОм
    200...999 МОм 1 МОм
    1,00...9,99 ГОм 0,01 ГОм Не нормируется
    Измерение сопротивления изоляции с использованием адаптеров WS-03 и WS-04
    Диапазон отображения для UN =
    50_100_250_500 В    		 Разрешение Основная погрешность
    0...1999 кОм 1 кОм ±(5% и.в. + 8 е.м.р.)
    2,00...19,99 МОм 0,01 МОм
    20,0...199,9 МОм 0,1 МОм
    200...999 МОм 1 МОм
    1,00...2,00 ГОм 0,01 ГОм ±(6% и.в. + 6 е.м.р.)
    Данные регистратора
    Измерение переменного напряжения (True RMS)
    Напряжение Диапазон и условия Разрешение Основная погрешность
    URMS 20% Unom ≤ URMS ≤ 120% Unom для Unom ≥ 100 В 0,1% Unom ±0,5% Unom
    Измерение переменного тока (True RMS)
    Ток Диапазон и условия Разрешение Основная погрешность
    IRMS Гибкие клещи F-1/F-2/F-3
    0…3000 A (10 kAp-p @ 50Гц) 0,01% Inom ±20% и.в.
    Жёсткие клещи C-4
    0...1000 A (3600 Ap-p) 0,01% Inom 0,1...10 A: ± (3% и.в. + 0,1 A)
    10...50 A: ±3% и.в.
    50...200 A: ±1,5% и.в.
    200...1000 A: ±0,75% и.в.
    1000…1200 A: ±0,75% и.в.
    Жёсткие клещи C-5
    0..1000 A (3600 Ap-p) 0,01% Inom 0,5…100 A: ± (1,5% и.в. + 1 A)
    100...800 A: ± 2,5% и.в.
    800...1000 A: ± 4% и.в.
    1000...1400 A пост. тока: ± 4% и.в.
    Жёсткие клещи C-6A
    0...10 A (36 Ap-p) 0,01% Inom 0,01...0,1 A: ± (3% и.в. + 0,001 A)
    0,1...1 A: ±2,5% и.в.
    1...12 A: ±1% и.в.
    Жёсткие клещи C-7А
    0...100 A (360 Ap-p) 0,01% Inom 0,01...100 A: ± (0,5% и.в. + 0,02 A)
    Измерение частоты переменного тока
    Частота Диапазон и условия Разрешение Основная погрешность
    f 40...70 Гц 15% Unom ≤ URMS ≤ 120% Unom 0,01 Гц ±0,05 Гц
    Измерение частоты переменного тока
    Мощность и энергия Условия (для мощности и энергии 80% Unom ≤ Unom < 120% Unom) Разрешение Основная погрешность
    Активная мощность
    Активная энергия    		 2% Inom ≤ Inom < Inom зависит от Unom и Inom
    Реактивная мощность
    Реактивная энергия    		 2% Inom ≤ Inom < Inom зависит от Unom и Inom
    Полная мощность
    Полная энергия    		 2% Inom ≤ Inom < Inom зависит от Unom и Inom
    Коэффициент мощности (PF) 0…1,00 50% Unom ≤ Unom < 150% Unom 1% Inom ≤ Inom < Inom 0,01 ±0,03
    Коэффициент фазового сдвига (cosφ/DPF) 0…1,00 50% Unom ≤ Unom < 150% Unom 1% Inom ≤ Inom < Inom 0,01 ±0,03
    Асимметрия Диапазон и условия Разрешение Основная погрешность
    Коэффициент несимметрии по обратной и нулевой последовательности 0...20% для 80% Unom ≤ URMS < 150% Unom 0,1% ±0,15%
    Измерение частоты переменного тока
    Гармоники Диапазон и условия Разрешение Основная погрешность
    Амплитуда URMS 0...120% Unom 0,01% Unom ±0,15% Unom если и.в. <3% Unom ±5% и.в. если и.в. ≥ 1% Unom
    Амплитуда IRMS В зависимости от используемых клещей (смотри данные IRMS) 0,01% Inom ±0,5% Inom если и.в.<10% Unom ±5% и.в. если и.в.≥ 1% Unom
    Общие характеристики
    Питание измерителя Пакет аккумуляторов SONEL Li-Ion 11,1 В, 3,4 Ач.
    Параметры ЗУ аккумуляторов постоянное 12 В / 2,5 A 100…240 В, 50…60 Гц (сеть)
    Диапазон температур, позволяющий начать зарядку аккумулятора 10…40 °C
    Температуры, при которых прекращается зарядка аккумулятора < 5 °C и ≥ 50°C
    Категория электробезопасности CAT IV/300 В, CAT III/500 В
    Диапазон рабочих температур 0…50 °C
    Диапазон температур при хранении -20…60 °C
    Влажность 20…80%
    Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) IP51 (с закрытыми заглушками разъёмов)
    Высота над уровнем моря ˂ 2000 м
    Размеры 228 x 223 x 75 мм
    Масса около 2,2 кг
    Дисплей цветной ЖКИ TFT, сенсорный, 800 x 480 px, диагональ 7”
    Количество измерений ZS или параметров RCD для аккумуляторных батарей, не менее 3000 (6 изм./мин)
    Количество измерений RISO или R для аккумуляторных батарей, не менее 1000
    Время регистрации для аккумуляторных батарей, ч 16
    Время до автоматического выключения Auto-OFF 2 мин, 5 мин или функция отключена.
    Память Без ограничений
    Интерфейс USB
    Соответствие ГОСТ Р МЭК 61557-1-2005
    Класс защиты Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
    Электромагнитная совместимость ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005)

    Таблица сравнения измеритель параметров электробезопасности электроустановок серии MPI и TMM:

    Параметр Значение
    MPI-502 MPI-520 MPI-525 MPI-530 MPI-530-IT TMM-540
    Измерение параметров петли «фаза-нуль» ZL-N, L-PE, L-L, L-PE RCD ZL-N, L-PE, L-L, L-PE RCD ZL-N, L-PE, L-L, L-PE RCD ZL-N, L-PE, L-L, L-PE RCD ZL-N, L-PE, L-L, L-PE RCD ZL-N, L-PE, L-L, L-PE RCD
    Измерение параметров УЗО AC, A
    Режим Auto    		 AC, A, B
    Режим Auto    		 AC, A, B
    Режим Auto    		 АС, А, F, B, B+
    Режим Auto    		 АС, А, F, B, B+
    Режим Auto
    В сетях IT    		 АС, А, F, B, B+
    EV Режим Auto
    В сетях IT
    Rcont + + + + + +
    Измерение параметров изоляции - 1000 В, 3 ГОм
    AutoISO-1000C    		 2500 В, 10 ГОм
    Каб, Кпол
    AutoISO-2500    		 1000 В, 10 ГОм
    AutoISO-1000C    		 1000 В, 10 ГОм
    AutoISO-1000C    		 1000 В, 10 ГОм
    AutoISO-1000C
    Измерение параметров заземляющих устройств - 3p 3p 3p, 3p+клещи, 4p, ρ, клещи+клещи 3p, 3p+клещи, 4p, ρ, клещи+клещи 3p, 3p+клещи, 4p, ρ, клещи+клещи
    U,I,f,Q,P,S,cosφ - + - +,
    гармоники    		 +,
    гармоники    		 +,
    гармоники
    LOGGER - - - + + (1 фаза) + (3 фазы)
    Чередование фаз - + + + + +
    Освещенность
    (люксметр)    		 - - - +
    LP1    		 +
    LP1    		  +
    LP1, LP-10B, LP-10A
    Память/ПК +
    OR-1 (USB) v2    		 +
    USB    		 +
    USB    		 +
    USB
    OR-1 (USB) v2    		 +
    USB
    OR-1 (USB) v2    		  +
    USB
    Wi-Fi

    Примечание:

    • Z L-N – измерение полного сопротивления петли фаза-ноль и расчет тока короткого замыкания;
    • Z L-PE - измерение полного сопротивления петли фаза-защитное заземление и расчет тока короткого замыкания;
    • Z L-L - измерение полного сопротивления петли фаза-фаза и расчет тока короткого замыкания;
    • Z L-PE RCD - измерение полного сопротивления петли фаза-фаза и расчет тока короткого замыкания без срабатывания УЗО (для УЗО с номинальными дифференциальными токами от 30 мА);
    • Режим Auto измерений параметров УЗО позволяет автоматически измерить все необходимые параметры устройства защитного отключения. Прибор автоматически запускает измерение, необходимый список измеряемых параметров устанавливается пользователем самостоятельно в меню прибора;
    • Rcont – измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов;
    • 3p – измерение сопротивления заземляющего устройства с использованием трехполюсной схемы измерения;
    • Клещи+клещи – метод двух клещей позволяет проводить измерения сопротивления ЗУ без использования вспомогательных зондов (токовый и потенциальный). Для проведения измерения необходимо двое клещей: передающие клещи N-1 и измерительные клещи C-3
    • U – измерение действующего напряжения сети;
    • I – измерение тока в сети;
    • f – измерения частоты сети;
    • Q – измерение реактивной мощности;
    • P– измерение активной мощности;
    • S– измерение полной мощности;
    • cosφ – измерения коэффициента мощности;
    • LOGGER – регистратор параметров сети (U,I,f,Q,P,S,cosφ) с заданным интервалом времени (от 1 до 99 секунд). Регистрация производится по одной фазе. Для измерения требуется дополнительная покупка токоизмерительных клещей C-3.

  • Комплект поставки TMM-540

    № Наименование Описание Фото Количество Индекс
    1 Измеритель параметров электробезопасности электроустановок TMM-540 Применяется при приемосдаточных и периодических испытаниях электроустановок. Прибор совмещает в себе функциональные возможности серии MZC/ТС, MRP, MIC/ТМ, MRU/ТЕ, TKF и LXP.  1 WMRUTMМ540
    2 Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, напряжения и частоты и записи результатов в память при подключении к розеткам. 1 WAADAWS03
    3 Адаптер автомобильный (12В) Устройство для зарядки элементов питания от автомобильной сети. 1 WAPRZLAD12SAM
    4 Аккумуляторная батарея Li-Ion SONEL-15 11,1V Аккумуляторная батарея Li-Ion SONEL-15 11,1V. 1 WAAKU15
    5 Зажим «Крокодил» изолированный голубой K02 Зажим типа «Крокодил» используется для подключения к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROBU20K02
    6 Зажим «Крокодил» изолированный жёлтый K02 Зажим типа «Крокодил» используется для подключения к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROYE20K02
    7 Зажим «Крокодил» изолированный красный K02 Зажим типа «Крокодил» используется для подключения к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKRORE20K02
    8 Зажим «Крокодил» изолированный черный K01 Зажим типа «Крокодил» используется для подключения к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROBL20K01
    9 Зарядное устройство для аккумуляторов Z7 Входное напряжение 100…240 В AC. Выходное напряжение 12 В DC. Максимальная выходная мощность 30 Вт. 1 WAZASZ7CZ
    10 Зонд измерительный для забивки в грунт 30 см Предназначен для проведения измерений. 2 WASONG30
    11 Зонд острый с разъемом «банан» голубой Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONBUOGB1
    12 Зонд острый с разъемом «банан» желтый Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONYEOGB1
    13 Зонд острый с разъемом «банан» красный Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONREOGB1
    14 Кабель последовательного интерфейса USB Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WAPRZUSB
    15 Кабель сетевой Предназначен для зарядки аккумуляторов приборов. 1 WAPRZLAD230CZ
    16 Клещи гибкие F-3A Диапазон: 1…3000 А AC 10000 Ap-p для 50 Гц. Частота: 40 Гц … 10 кГц. Выходной сигнал: 38,8 мкВ/А. Диаметр: 140 мм. Погрешность: 1%. 3 WACEGF3AOKR
    17 Комплект ремней «Свободные руки» Предназначены для освобождения рук при проведении измерений. 1 WAPOZSZEKPL
    18 Провод измерительный 1,2 м с разъемами «банан» голубой Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2BUBB
    19 Провод измерительный 1,2 м с разъемами «банан» желтый Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2YEBB
    20 Провод измерительный 1,2 м с разъемами «банан» красный Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2REBB
    21 Провод измерительный 1,2 м с разъёмами «банан» чёрный с маркировкой N Провод измерительный 1,2 м с разъёмами «банан» чёрный с маркировкой N 1 WAPRZ1X2BLBBN
    22 Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный Предназначен для проведения измерений. 1 WAPRZ1X8REBB
    23 Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный Предназначен для проведения измерений. 1 WAPRZ1X8BLBB
    24 Провод измерительный 15 м на катушке с разъёмами «банан» голубой Предназначен для проведения измерений сопротивления заземляющих устройств. 1 WAPRZ015BUBBSZ
    25 Провод измерительный 30 м на катушке с разъёмами «банан» красный Предназначен для проведения измерений сопротивления заземляющих устройств приборами. 1 WAPRZ030REBBSZ
    26 Соединитель электрический – адаптер с резьбой М4/М64 Соединитель электрический – адаптер с резьбой М4/М64. 1 WAADAM4M64
    27 Футляр L2 Предназначен транспортировки прибора. 1 WAFUTL2

  • Дополнительная комплектация TMM-540

    Вид: кратко подробно
    Сортировать по: популярности наименованию цене

  • Файлы для TMM-540

Файлы для TMM-540

Все товары группы
Сохранить в PDF Распечатать

Рекомендуем посмотреть также
