УЗДТ-50H — измерительный преобразователь для твердомера Константа ТУ

Код товара: 57380

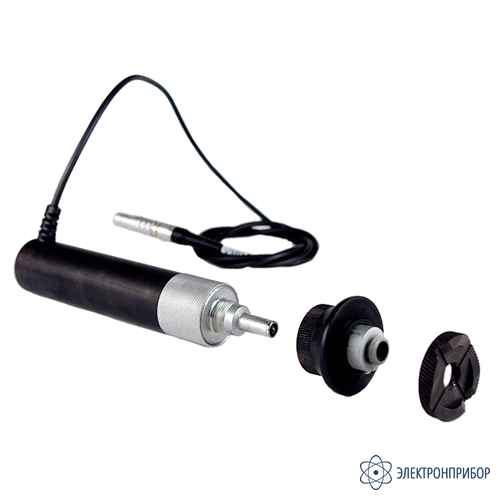

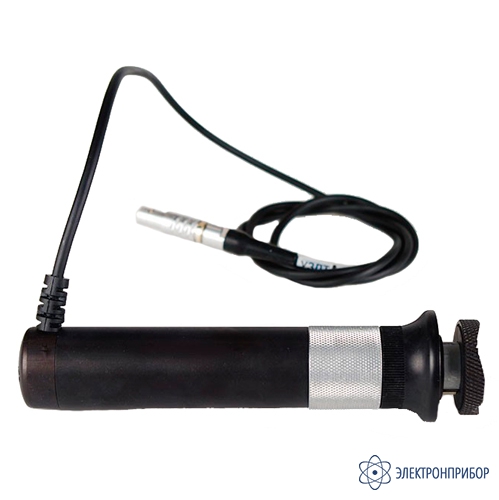

  • Измерительный преобразователь для твердомера константа ту УЗДТ-50H Измерительный преобразователь для твердомера константа ту УЗДТ-50H Измерительный преобразователь для твердомера константа ту УЗДТ-50H

    Назначение измерительного преобразователя УЗДТ-50H для твердомера Константа ТУ:

    Универсальный стандартный преобразователь УЗДТ-50H предназначен для решения большинства промышленных задач измерения твердости.

    Преимуществами использования преобразователя типа УЗДТ-50H в комплекте с электронным блоком твердомера Константа ТУ являются:

    • легкость и высокая производительность измерений, точность показаний твердости;
    • высокая локальность при измерениях твердости;
    • возможность контроля твердости деталей малой массы и толщины, зубьев шестеренок;
    • малый размер отпечатка позволяет контролировать твердость изделия с повышенными требованиями к качеству поверхности, полированные детали;
    • возможность измерить твёрдость деталей в сборе, в труднодоступных местах, на выпуклых и вогнутых поверхностях;
    • конструкция насадки преобразователя обеспечивает его устойчивое положение как на выпуклых, так и на плоских поверхностях, создает условия для легкого нажатия.

    Используя преобразователь типа УЗДТ-50Н, Вы получаете наилучшее соотношение величины отпечатка и удобства работы с преобразователем.

    Особенности измерительного преобразователя УЗДТ-50H для твердомера Константа ТУ:

    • нагрузка 50Н (5 кг) является оптимальной по сочетанию нагрузки на руки пользователя при проведении измерений и достаточности величины отпечатка от преобразователя для обеспечения достоверности измерений;
    • преобразователь позволяет проводить измерения в пазах шириной от 7,5 мм и глубиной до 14 мм;

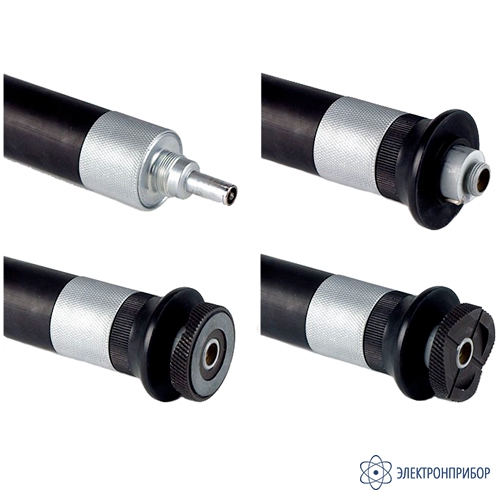

    • съемная насадка с плоской резиновой опорой повышает удобство работы на плоских контролируемых поверхностях;
    • съемная насадка с двумя различными V-образными опорами позволяет проводить измерения на цилиндрических поверхностях.

  • Технические характеристики измерительного преобразователя УЗДТ-50H для твердомера Константа ТУ:

    Тип Испытательная нагрузка, Н, кгс Минимальная толщина объекта контроля*, мм Минимальная масса объекта контроля, в зависимости от конфигурации объекта контроля*, кг Диаметры отпечатков на изделиях при твердости 400 НВ (42,5 HRCэ), мм Глубина отпечатков на изделиях при твердости 400 НВ (42,5 HRCэ), мм Требуемая шероховатость поверхности Ra*, мкм Габариты, мм
    УЗДТ-50Н 49 (5) 2 от 1 до 0,3 0,130 0,038 1,6 Ø 26х140
    (Ø 36x140 с плоской насадкой)
    УЗДТ-10Н 9,8 (1) 0,058 0,017 0,8
    УЗДТ-100Н 98 (10) 0,180 0,052 3,2

    * - при меньших значениях требуется фиксация объекта контроля в тисках или притирка к массивной шлифованной плите.
    ** - при твердости 400 НВ (42,5 HRC).
    *** - при больших значениях проводить измерения с увеличенным количеством усреднений.

  • Комплект поставки УЗДТ-50H

    № Наименование Количество
    1 Измерительный преобразователь УЗДТ-50H 1
