АР-2М — адгезиметр
Код товара: 28261-
-
Артикул
00203
Предназначение адгезиметра АР-2М:
- для определения адгезии битумной изоляции трубопроводов;
- контроль адгезии пленочных покрытий осуществляется прибором АР-2М по методу А согласно Приложения 4 ГОСТа 25812-83.
Требования к образцам:
- образцами для испытания служат трубы с защитными покрытиями из полимерных лент отобранных по п. 4.10 ГОСТа 25812-83;
- определение адгезии проводят в трех точках, отстоящих друг от друга на расстоянии не менее 0,5 м.
Аппаратура:

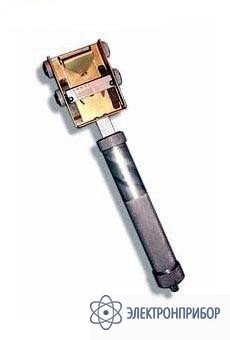

Прибор адгезиметр АР-2М (черт.1) состоит из корпуса (1), на котором закреплены зажим (2) для удержания полосы отслаиваемого покрытия и стальной нож (3) из двух параллельно установленных лезвий, расстояние между которыми может изменяться от 10 до 40 мм.
Для опоры на трубу и фиксации постоянного угла отслаивания приблиз. 180 град. корпус на ролики (4), одну пару из которых можно передвигать и фиксировать в гнездах (5-9) в зависимости от черт. 1 диаметра трубы. К корпусу прикреплен силоизмеритель с двумя последовательно расположенными пружинами (10), левая шкала — положение фиксатора (11) №1, правая шкала — положение фиксатора (11) №2.
Подготовка адгезиметра АР-2М к испытаниям:
Подвижные ролики устанавливают на приборе в соответствующие гнезда в зависимости от диаметра трубы:
Диаметр трубы, мм 720 820 1020 1220 1420 Гнездо 5 6 7 8 9 Ножи, закрепленные на корпусе прибора, опускают и их помощью вырезают полосу защитного покрытия шириной от 10 до 40 мм в зависимости от ожидаемой величины адгезии (см. табл.1 настоящего стандарта):
- при величине адгезии от 30 до 40 Н/см (от 3 до 4 кгс/см) ширина полосы 10-15 мм;
- при величине адгезии от 1 до 5 Н/см (от 0,1 до 0,5 кгс/см) — 30-40 мм.
Стальным ножом надрезают конец вырезанной полосы, приподнимают его и закрепляют в зажиме прибора.
Прибор устанавливается на трубу с защитным покрытием, добиваясь ее контакта со всеми роликами.
Проведение испытаний:
Передвигая прибор по трубе, проводят отслаивание надрезанной полосы на длину 100 мм, измен. устойчивое усилие отслаивания и визуально определяя характер разрушения (адгезионный характер разрушений — обнажение до металла; когезионный характер разрушений — отслаивание по подклеивающему слою или по грунтовке; смешанный характер разрушений — совмещение адгезионного и когезионного характера разрушений).
Адгезию защитных покрытий (А) , Н/см (кгс/см), определяют по формуле:
А= F/ b,
где F — усилие отслаивания, Н (кгс); b — ширина отслаиваемой ленты, см.Обработка результатов испытаний:
За величину адгезии защитного покрытия принимают среднее арифметическое трех измерений, вычисленное с погрешностью до 0,1 Н/см (0,1 кгс/см).
Запись результата измерения проводят по форме 1.
-
-
Технические характеристики АР-2М:
Параметр Значения Диаметр трубы, мм 273÷720; 820; 1020; 1220; 1420 Ширина вырезаемого образца лент, мм 10÷40 Толщина покрытия, мм, не более 15 Максимальное значение усилия отслаивания, кгс 10 Угол отслаивания, ° 180 Габариты, мм 275х85х30 Габариты чехла, мм 300х125 Масса устройства в чехле, кг, не более 0,45 -
Комплект поставки АР-2М
№ Наименование Количество 1. Адгезиметр АР-2М 1 2. Чехол 1 3. Паспорт 1
