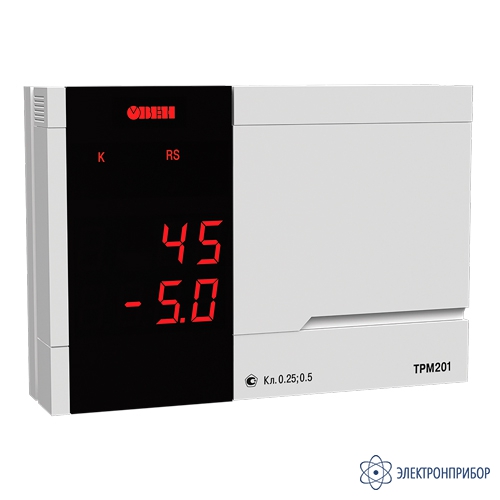

ТРМ201-Н2.У — измеритель-регулятор одноканальный с универсальным входом и интерфейсом RS-485

Код товара: 68137
    • Гарантия

      5 лет

    • Межповерочный интервал

      3 года

    • Госреестр СИ РФ

      32478-11 до 06.10.2026

    • Производитель

      ОВЕН

    Назначение измерителя-регулятора одноканального с универсальным входом и интерфейсом RS-485 ТРМ201:

    Терморегулятор ТРМ201 – аналог ТРМ1 с интерфейсом RS-485. Применяется для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения, пастеризаторах и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и прочее).

    Варианты исполнения измерителя-регулятора одноканального с универсальным входом и интерфейсом RS-485 ТРМ201:

    Терморегулятор ТРМ201 выпускается в 4-х типах корпусов: настенном Н, щитовых Щ1, Щ2 и новом эргономичном корпусе Н2.

    Функциональные возможности измерителя-регулятора одноканального с универсальным входом и интерфейсом RS-485 ТРМ201:

    • Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности;
    • Регулирование входной величины: двухпозиционное регулирование, аналоговое П-регулирование;
    • Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа;
    • Регистрация измеренной величины при установке на выходе ЦАП 4...20 мА (модификация ТРМ201-Х.И);
    • Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода);
    • Встроенный интерфейс RS -485 (протокол ОВЕН, Modbus ASCII/RTU);
    • Конфигурирование на ПК или с лицевой панели прибора;
    • Быстрый доступ к изменению уставки с лицевой панели прибора;
    • Уровни защиты настроек прибора для разных групп специалистов.

    Функциональная схема измерителя-регулятора одноканального с универсальным входом и интерфейсом RS-485 ТРМ201:

    Рис.1. Функциональная схема ТРМ201

    Универсальный вход измерителя-регулятора одноканального с универсальным входом и интерфейсом RS-485 ТРМ201:

    Терморегулятор ТРМ201 имеет один универсальный вход для подключения измерительных датчиков:

    • термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
    • термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
    • активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения -50...+50 мВ, 0...1 В.

    Логическое устройство измерителя-регулятора одноканального с универсальным входом и интерфейсом RS-485 ТРМ201 (ЛУ):

    Логическое устройство прибора ТРМ201 может работать в одном из 3-х режимов:

    • двухпозиционный регулятор (компаратор, устройство сравнения);
    • аналоговый П-регулятор;
    • измеритель-регистратор.

    Режим работы ЛУ определяется типом установленного в приборе выходного устройства (ВУ).

    Для работы ЛУ в режиме компаратора требуется выходное устройство ключевого типа (реле, транзисторный ключ, оптосимистор, логический выход для управления внешним твердотельным реле).

    Для работы в режиме П-регулятора и измерителя-регистратора требуется цифроаналоговый преобразователь с выходным сигналом 4...20 мА.

    Выходные устройства измерителя-регулятора одноканального с универсальным входом и интерфейсом RS-485 ТРМ201:

    В терморегулятор ТРМ201 может быть установлено одно из перечисленных ниже выходных устройств (ВУ):

    • ВУ ключевого типа – электромагнитное реле 8 А, транзисторная или симисторная оптопара, логический выход для управления внешним твердотельным реле;
    • цифроаналоговый преобразователь выходного сигнала ЛУ в ток 4...20 мА с питанием от внешнего источника.

    Кроме того, прибор ТРМ201 имеет возможность управления трехфазной нагрузкой. Для этого в прибор устанавливается ВУ, представляющее собой три симисторных оптопары, имеющие схему контроля перехода через ноль.

    Тип выходного устройства, установленного в терморегуляторе, выбирается пользователем при заказе.

    Режимы работы логических устройств (ЛУ1, ЛУ2):

    Параметры Режим работы ЛУ1 (ЛУ2) Тип ВУ Диаграмма работы ВУ
    CmP1(2)=00 Регулятор выключен
    CmP1(2)=01 Двухпозиционный регулятор: прямой гистерезис («нагреватель»). ключевое (Р, К, С, Т, С3)
    CmP1(2)=02 Двухпозиционный регулятор: обратный гистерезис («холодильник»). ключевое (Р, К, С, Т, С3)
    CmP1(2)=03 Двухпозиционный регулятор: П-образная логика (срабатывание при входе в границы). ключевое (Р, К, С, Т, С3)
    CmP1(2)=04 Двухпозиционный регулятор: U-образная логика (срабатывание при выходе за границы). ключевое (Р, К, С, Т, С3)
    dAC1(2)=o
    CtL1(2)=HEAt
    Аналоговый П-регулятор: обратное управление («нагреватель»). ЦАП 4...20 мА или 0...10 В  (И, У)
    dAC1(2)=o
    CtL1(2)=CooL
    Аналоговый П-регулятор: прямое управление  («холодильник»). ЦАП 4...20 мА или 0...10 В  (И, У)
    dAC1(2)=Pv Измеритель-регистратор. ЦАП 4...20 мА (И)
    Примечание. SP – уставка, Δ – гистерезис (параметр HYS), ХР – полоса пропорциональности П-регулятора.

    Установка временных задержек срабатывания выходного устройства измерителя-регулятора одноканального с универсальным входом и интерфейсом RS-485 ТРМ201:

    При работе ЛУ в режиме двухпозиционного регулятора имеется возможность задания:

    • времени задержки включения ВУ;
    • времени задержки выключения ВУ;
    • минимального времени удержания ВУ во включенном состоянии;
    • минимального времени удержания ВУ в выключенном состоянии.

    Элементы управления измерителя-регулятора одноканального с универсальным входом и интерфейсом RS-485 ТРМ201:

    Рис.2. Экран ТРМ201

    Два цифровых индикатора в режиме РАБОТА отображают:

    • верхний индикатор - текущее значение регулируемой величины;
    • нижний индикатор - значение ее уставки. В режиме ПРОГРАММИРОВАНИЕ цифровые индикаторы отображают название и значение программируемого параметра.

    Светодиод «К» светится, когда включено выходное устройство.

    Светодиод «RS» светится, когда прибор осуществляет обмен данными по сети RS-485.

    Функции кнопок:

      Кнопками и можно корректировать значение уставки непосредственно в процессе работы (если снята защита от изменения уставки).
    Кнопка осуществляет:
    - вход в МЕНЮ программирования;
    - вход в нужную группу параметров;
    - циклическое пролистывание параметров в группе (при каждом нажатии кнопки значение текущего параметра записывается в память).
       В некоторые группы параметров можно попасть только через пароль, который набирается после одновременного нажатия трех кнопок.
      Кнопки служат для:
    - перехода между пунктами МЕНЮ;
    - увеличения и уменьшения значения параметра.

    Схемы подключения измерителя-регулятора одноканального с универсальным входом и интерфейсом RS-485 ТРМ201:

    Рис.3. Общая схема подключения ТРМ201

    Рис.4. Схемы подключения выходных устройств

    Интерфейс RS-485 измерителя-регулятора одноканального с универсальным входом и интерфейсом RS-485 ТРМ201:

    В ТРМ201 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН, Modbus ASCII/RTU.

    Интерфейс RS-485 позволяет:

    • конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
    • передавать в сеть текущие значения измеренных величин, а также любых программируемых параметров.

    Подключение ТРМ201 к ПК производится через преобразователь интерфейса ОВЕН АС3.

    При интеграции ТРМ201 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.

    Компания ОВЕН бесплатно предоставляет для ТРМ201:

    • драйвер для Trace Mode;
    • OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
    • библиотеки WIN DLL для быстрого написания драйверов.
  • Технические характеристики измерителя-регулятора одноканального с универсальным входом и интерфейсом RS-485 ТРМ201:

    Параметр Значение
    Питание
    Напряжение питания 90…245 В переменного тока
    Частота напряжения питания 47...63 Гц
    Универсальный вход
    Типы входных датчиков и сигналов см. таблицу ниже «Характеристики измерительных датчиков»
    Время опроса входа 1 с
    Входное сопротивление при подключении источника сигнала:
    – тока
    – напряжения

    100 Ом ± 0,1 % (при подключении внешнего резистора)
    не менее 100 кОм
     Предел допустимой основной погрешности:
    – для термометров сопротивления
    – для остальных видов сигналов

    ±0,25 %
    ±0,5 %
    Интерфейс связи
    Тип интерфейса RS-485
    Скорость передачи данных 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
    Тип кабеля экранированная витая пара
    Протокол передачи данных ОВЕН, Modbus RTU, Modbus ASCII
    Корпус
    Интерфейс связи
    Тип интерфейса RS-485
    Габаритные размеры и степень защиты корпуса:
    – щитовой Щ1
    – щитовой Щ2
    – настенный Н
    – настенный Н2

    96×96×70 мм, IP54*
    96×48×100 мм, IP54*
    130×105×65 мм, IP44
    150×105×35 мм, IP20
    Условия эксплуатации
    Температура окружающего воздуха +1...+50 °С
    Атмосферное давление 86...106,7 кПа
    Относительная влажность воздуха (при +35 °С) 30...80 %
    Обозначение Тип выходного устройства (ВУ) Электрические характеристики
    Характеристики выходных устройств
    Р электромагнитное реле 8 А при 220 В, cos φ > 0,4
    К транзисторная оптопара структуры n–p–n типа 400 мА при 60 В пост. тока
    С симисторная оптопара 50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
    С3 три симисторные оптопары для управления трехфазной нагрузкой 50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
    И цифроаналоговый преобразователь «параметр–ток 4…20 мА» нагрузка 0…1000 Ом,
    напряжение питания 10...30 В пост. тока
    У цифроаналоговый преобразователь «параметр–напряжение 0...10 В» нагрузка не менее 2 кОм,
    напряжение питания 15...32 В
    Т выход для управления твердотельным реле выходное напряжение 4...6 В,
    максимальный выходной ток 50 мА
    Код in.t1(2) Тип датчика Диапазон измерений
    Характеристики измерительных датчиков
    r385 ТСП50 W100 = 1.385 –200…+750 °С
    r.385 ТСП100 W100 = 1.385 (Pt 100) –200…+750 °С
    r391 ТСП50 W100 = 1.391 –200…+750 °С
    r.391 ТСП100 W100 = 1.391 –200…+750 °С
    r-21 ТСП гр. 21 (R0=46 Oм, W100 = 1.391) –200…+750 °С
    r426 ТСМ50 W100 = 1.426 –50…+200 °С
    r.426 ТСМ100 W100 = 1.426 –50…+200 °С
    r-23 ТСМ гр. 23 (R0=53 Ом, W100 = 1.426) –50…+200 °С
    r428 ТСМ50 W100 = 1.428 –190…+200 °С
    r.428 ТСМ100 W100 = 1.428 –190…+200 °С
    E_A1 термопара ТВР (А-1) 0…+2500 °С
    E_A2 термопара ТВР (А-2) 0…+1800 °C
    E_A3 термопара ТВР (А-3) 0…+1800 °C
    E_ _b термопара ТПР (В) +200…+1800 °C
    E_ _J термопара ТЖК (J) –200…+1200 °С
    E_ _K термопара ТХА (K) –200…+1300 °С
    E_ _L термопара ТХК (L) –200…+800 °С
    E_ _n термопара ТНН (N) –200…+1300 °С
    E_ _r термопара ТПП (R) 0…+1750 °C
    E_ _S термопара ТПП (S) 0…+1750 °C
    E_ _t термопара ТМК (Т) –200…+400 °C
    i 0_5 ток 0…5 мА 0…100 %
    i 0.20 ток 0…20 мA 0…100 %
    i 4.20 ток 4…20 мА 0…100 %
    U-50 напряжение –50…+50 мВ 0…100 %
    U0_1 напряжение 0…1 В 0…100 %

    Примечание:
    * со стороны передней панели.

  • Комплект поставки ТРМ201-Н2.У

    Наименование Количество
    1 Bзмеритель-регулятор одноканальный с универсальным входом и интерфейсом RS-485 ТРМ201-Н2.У 1
    2 Комплект крепежных элементов 1
    3 Паспорт и гарантийный талон 1
    4 Краткая инструкция 1
    5 Методика поверки (по требованию заказчика) 1

    Дополнительная комплектация ТРМ201-Н2.У

    (Поставляется за отдельную плату)

    Наименование
    1 Комплект резисторов 100 ОМ, 10 или 50 шт.
