ТЭС-364 М, ТЭС-364-М, ТЭС 364М, ТЭС364М

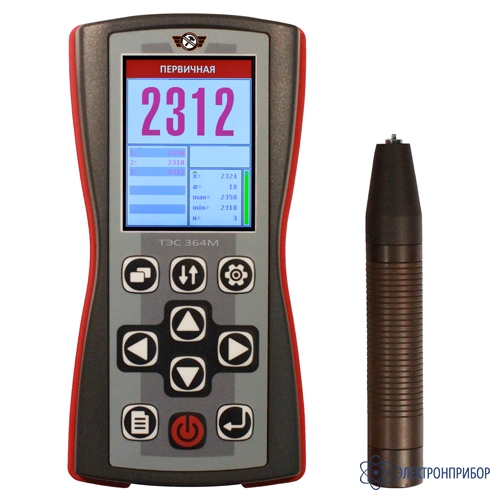

ТЭС-364М — дефектоскоп-толщиномер термоэлектрический
Код товара: 65868-
-
Гарантия
1.5 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
89231-23 до 06.06.2028
Назначение дефектоскопа-толщиномера термоэлектрического ТЭС-364М:
Дефектоскоп-толщиномер ТЭС-364М термоэлектрический применяется для неразрушающего контроля структурного состояния поверхностного слоя изделий из электропроводящих ферромагнитных и немагнитных материалов.
Минимальный размер контролируемого участка от 0,5 мм! Результаты измерений не зависят от геометрии изделия. Имеется возможность метрологического обеспечения контроля, в отличие от других термоэлектрических приборов.
Функции дефектоскопа-толщиномера термоэлектрического ТЭС-364М:
- контроль толщины гальванических и химических проводящих покрытий;
- контроль толщины упрочненных слоев (алитирование и прочее) на лопатках турбин;
- рассортировка и определение марки материала;
- определение степени раскисления закалочных ванн.
Принцип работы дефектоскопа-толщиномера термоэлектрического ТЭС-364М:
Принцип действия прибора основан на измерении термо-ЭДС (ТЭДС), возникающей при контакте горячего наконечника преобразователя с контролируемой поверхностью изделия.
ТЭДС зависит от металлофизического состояния контролируемого участка:
- химического состава (марка материала),
- структуры (термической обработки),
- глубины упрочненных слоев,
- толщины гальванических и химических слоев при разнице термоэлектрических свойств покрытия и основы.
Функциональная связь между ТЭДС и контролируемым технологическим параметром устанавливается оператором по контрольным образцам. Установленные параметры и сопутствующие настройки записываются в память прибора и используются в процессе контроля.

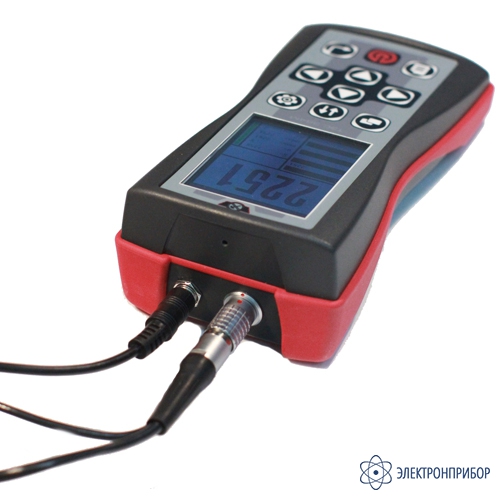

Конструкция дефектоскопа-толщиномера термоэлектрического ТЭС-364М:
Функционально ТЭС-364М состоит из электронного блока и датчика. Предусмотрен интерактивный пользовательский интерфейс, соответствующий общепринятым стандартам, применяемым в современной вычислительной технике.
Электронный блок прибора осуществляет нагрев “горячего” наконечника датчика, стабилизацию температуры наконечника, прием сигнала ТЭДС, преобразование его в единицы ТП по ранее определенным характеристикам, отображение результатов и другие функции.
Конструкция датчика:
- корпус,
- “горячий” наконечник (представляет собой вставку из твердого износостойкого материала по ТЭДС близкого к меди),
- “холодный” контакт (закрепляется на контролируемом изделии вне зоны нагрева и служит для замыкания измерительной электрической цепи),
- кабель для подключения к электронному блоку.
По заказу потребителя в комплект поставки могут входить дополнительные датчики.
Способы проведения замеров:
- однократный замер в определенной точке контролируемого объекта;
- непрерывные замеры при сканировании поверхности изделия.
При однократном замере обеспечивается постоянная сила нажатия на поверхность изделия, что дает более высокую стабильность показаний по сравнению с непрерывным режимом.
При непрерывных замерах процесс измерения ТЭДС происходит постоянно (при наличии контакта), что обеспечивает возможность сканирования поверхности контролируемого изделия. Необходимо выдерживать одинаковую силу прижатия датчика к поверхности для получения более стабильных результатов.
Режимы работы дефектоскопа-толщиномера термоэлектрического ТЭС-364М:
Режимы Назначение Тип замеров “Измерительный” результаты контроля представляются непосредственно в единицах ТП однократные “Диаграмма” результаты представляются в виде столбчатой диаграммы, величина которой соответствует значению ТП непрерывные “Развертка” результаты представляются в виде развертки (скана) значений ТП по поверхности изделия непрерывные “Определение марки” осуществляется путем сопоставления ТЭДС испытуемого материала и набора марок материалов и соответствующих им ТЭДС, ранее записанных в прибор однократные/непрерывные “Проверка работоспособности прибора” применяется перед проведением измерений однократные -
-
Технические характеристики дефектоскопа-толщиномера термоэлектрического ТЭС-364М:
Параметр Значение Диапазон контроля толщины покрытий и упрочняющих слоев (зависит от контролируемого изделия) определяется при создании характеристики для конкретной задачи от 0 до 50 мкм Пределы абсолютной погрешности при контроле толщины покрытий и упрочняющих слоев определяются при калибровке по образцам из материала контролируемого изделия;
Ориентировочный: ± (1 мкм+0,1H), где Н – толщина покрытияНоминальная температура наконечника 100 °С (стабилизированная относительно температуры окружающей среды) Минимальный размер контролируемого участка 0,5 х 0,5 мм Время подготовки к работе не более 3 мин. Подсветка дисплея настраиваемая Количество запоминаемых характеристик 100 Количество запоминаемых соответствий ТЭДС - марка материала 100 Питание от сети переменного тока напряжением 220 В, частотой 50 Гц через сетевой блок питания типа AC-220-N-13,5-1600 Питание от выносного аккумулятора опционально Рабочие условия эксплуатации прибора Температура воздуха от -15 до +35 °С;
Относительная влажность 30 – 80 %;
Атмосферное давление 84 – 106,7 кПаРазмеры электронного блока 165 х 85 х 50 мм Масса электронного блока 300 г -

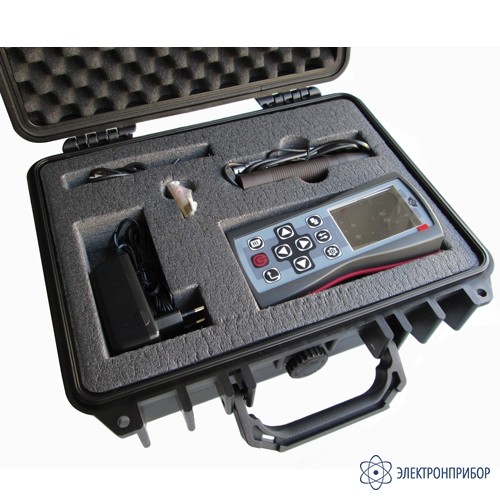

Комплект поставки ТЭС-364М

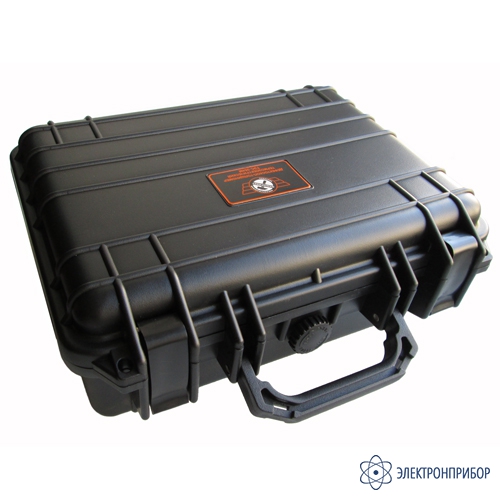

№ Наименование Количество 1 Электронный блок дефектоскопа-толщиномера ТЭС-364М 1 2 Датчик дефектоскопа 1 3 Сетевой адаптер 1 4 Образцы для контроля работоспособности 2 5 Руководство по эксплуатации (совмещено с паспортом) 1 5 Свидетельство о калибровке 1 5 Специализированный кейс для переноски и хранения 1 Дополнительная комплектация ТЭС-364М
(Поставляется за отдельную плату)
№ Наименование 1 Выносной аккумулятор 2 Дополнительные датчики с различными характеристиками -
