Дельта-ПРО+ VDSL — измеритель параметров кабельных линий с анализатором потока E1 – для DSL/Е1 магистралей

Код товара: 25002
  • 38883-14
    Измеритель параметров кабельных линий с анализатором потока e1 – для dsl/е1 магистралей Дельта-ПРО+ VDSL Измеритель параметров кабельных линий с анализатором потока e1 – для dsl/е1 магистралей Дельта-ПРО+ VDSL

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      38883-14 до 10.01.2029

    • Производитель

      СВЯЗЬПРИБОР, Россия

    Назначение измерителя параметров кабельных линий с анализатором потока E1 – для DSL/Е1 магистралей Дельта-ПРО+ VDSL:

    Измеритель параметров кабельных линий Дельта-ПРО+ VDSL предназначен для измерения в полевых и стационарных условиях параметров симметричных кабелей связи и проведения анализа сигналов на контрольных выходах оборудования цифровых систем передачи.

    В состав Дельта-ПРО+ VDSL входит импульсный рефлектометр, который обеспечивает визуальное определение неисправностей кабеля и расстояния до них.

    Амплитудно-частотные измерения:

    • рабочее затухание сигнала (INSERTION LOSS);
    • переходное влияние на дальнем конце (FEXT);
    • переходное влияние на ближнем конце (NEXT);
    • затухание асимметрии (LONGITUDINAL BALANCE);
    • возвратные потери (RETURN LOSS);
    • оценка скоростного потенциала линии;
    • шум (NOISE).

    Тестирование цифрового потока E1:

    • контроль и диагностика основных цифровых каналов и структуры первичного цифрового потока Е1 (рекомендация G.704 ITU-T):
      • счет числа ошибок в структурированном и неструктурированном потоках, вычисление коэффициентов ошибок;
      • обнаружение и индикацию аварийных состояний;
      • формирование тестовых сигналов, имитация аварий и вставка ошибок;

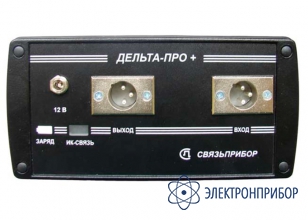

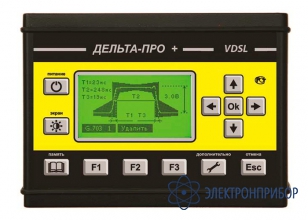

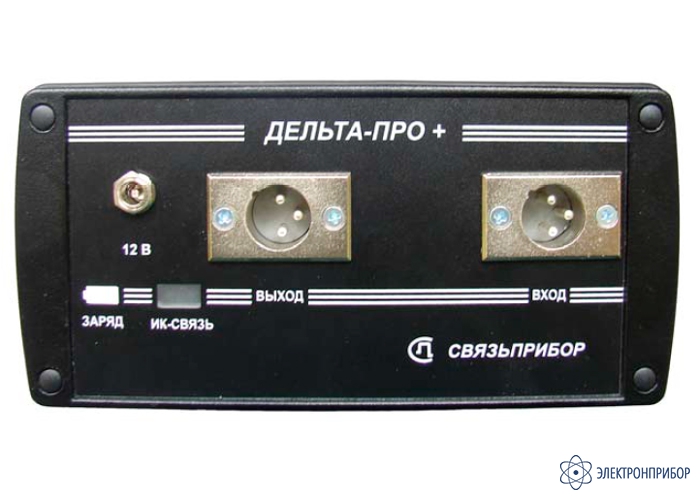

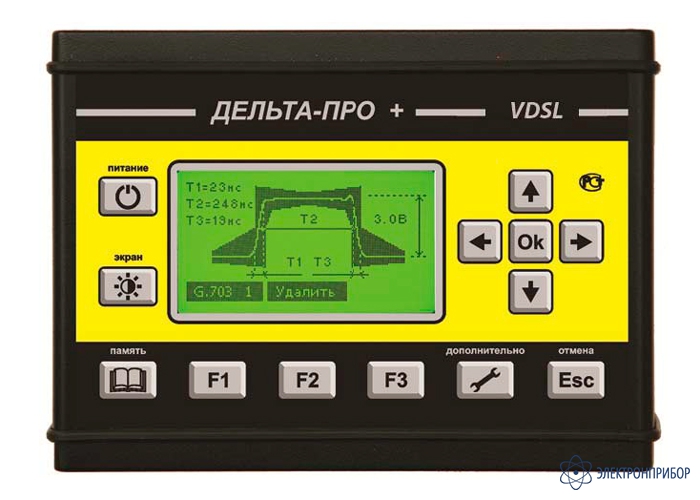

    • проверка формы сигнала цифрового потока Е1 на соответствие маске (рекомендация G.703 ITU-T).

    Специальные функции:

    • оценка длины кабеля;
    • маски xDSL;
    • осциллограммы исследуемых сигналов;
    • запись и чтение измерений в цифровом и графическом формате;
    • передача протокола измерений на компьютер (ИК-порт).

    Прибор рекомендуется применять при строительстве, установке, эксплуатации и ремонте систем цифрового уплотнения xDSL (VDSL/ADSL/ADSL2/ADSL2+/SHDSL/SHDSL.bis), линейных трактов субпервичных и первичных цифровых систем передачи, гибких первичных мультиплексоров типа СПМ-14-ЛТ или аналогичных, а также для проверки строительных длин кабелей на заводе-изготовителе.

  • Технические характеристики измерителя параметров кабельных линий с анализатором потока E1 – для DSL/Е1 магистралей Дельта-ПРО+ VDSL:

    Параметр Значения
    Общие технические характеристики генератора
    Выход генератора симметричный
    Выходное сопротивление 120 ± 6 Ом
    Затухание асимметрии не более -40 дБ
    Технические характеристики генератора в режиме xDSL
    Выходной уровень (что соответствует) 1,95 ± 0,12 В;
    (8 ± 0,5 дБн);
    (0 дБн соответствует напряжению 0,775 В)
    Тип выходного сигнала гармонический
    Опорные частоты (*) 16384, 8192, 4096, 2048, 1024, 512, 256, 128, 64, 32, 16 кГц
    Шаг выбора частоты 1 Гц
    Допустимая погрешность установки частоты ±0,05%
    Характеристики генератора в режиме анализатора потока Е1
    Выходной уровень 3 ± 0,3 В
    Форма выходного сигнала в соответствии с рекомендацией G.703
    Девиация частоты генератора ± 127 Гц
    Синхронизация внутренняя, восстановленная
    Режим работы терминал/транзит
    Линейный код AMI, HDB3
    Формируемые тестовые последовательности ПСП (2N–1) бит (N=6, 9, 11, 15, 20, 23);
    «все 0», «все 1», пользовательская, инверсия
    Структура потока неструктурированный, ИКМ-31, ИКМ-30
    Вставка ошибок кодовые, битовые, FAS, MFAS, CRC, E-bit
    Имитация аварий и состояний LOS, AIS, LOF, LOM, RDI, MRDI
    Время имитации аварий непрерывно
    Режим искусственного ввода ошибок 1 ошибка в секунду;
    1*10N (N=-3,-4,-5,-6,-7)
    Служебные каналы программируемые S-биты и CAS слова
    Общие технические характеристики приёмника
    Вход приемника симметричный
    Входное сопротивление 120 ± 6 Ом;
    > 5 кОм
    Затухание асимметрии не более -40 дБ
    Технические характеристики приемника в режиме xDSL
    Опорные частоты (**) 16384, 8192, 4096, 2048, 1024, 512, 256, 128, 64, 32, 16 кГц
    Шаг выбора частоты 1 Гц
    Диапазон измеряемых уровней от -100 до +1 дБо;
    (0 дБо = 8 дБн)
    Погрешность измерения нулевого уровня не более ± 1 дБ
    Погрешность измерения в диапазоне:
    -50 … 0 дБ
    -80 … -50 дБ
    -100 … -80 дБ
    не более ± 1 дБ;
    не более ± 2 дБ;
    не более ± 4 дБ
    Полоса пропускания входного сигнала по уровню – 3дБ не более 0,5 % от рабочей частоты
    Уровень собственных шумов прибора (без внешних проводов приемника и генератора) не более -100 дБо
    Технические характеристики приемника в режиме измерения спектра внешних помех «ШУМ»
    Диапазон частот от 32 кГц до 8 МГц
    Диапазон измеряемых уровней от -60 до +1 дБо (0 дБо = 8 дБн)
    Шаг 64 - 8832 кГц 64 кГц
    Шаг 32 - 4416 кГц 32 кГц
    Шаг 16 - 2208 кГц 16 кГц
    Шаг 8 - 1104 кГц 8 кГц
    Технические характеристики приемника в режиме анализатора потока Е1
    Входное усиление, дБ автоусиление
    Форма входного сигнала в соответствии с рекомендацией G.703
    Синхронизация внутренняя, восстановленная
    Режим работы терминал / транзит
    Анализируемые тестовые последовательности ПСП (2N–1) бит;
    (N=6, 9, 11, 15, 20, 23);
    «все 0», «все 1», пользовательская, инверсия
    Структура потока неструктурированный, ИКМ-31, ИКМ-30
    Обнаружение ошибок кодовые, битовые, FAS, MFAS, CRC, E-bit
    Обнаружение аварий и состояний LOS, AIS, LOF, LOM, RDI, MRDI
    Диапазон контролируемых значений коэффициента ошибок от 10-2 до 10-10
    Диапазон счета числа текущих ошибок от 0 до 99999999
    Рефлектометр
    Верхние значения диапазонов измеряемых расстояний (при коэффициенте укорочения 1,5) 50, 100, 200, 300, 500, 1000, 3000, 5000, 10000, 20000, 30000 м
    Нижнее значение измеряемого расстояния (при коэффициенте укорочения 1,5) 0,2 м
    Мертвая зона не более (при коэффициенте укорочения 1,5) 0,2 м
    Пределы допускаемой погрешности определения расстояния (при коэффициенте укорочения 1,5) 0,2 м
    Перекрываемое затухание не менее 96 дБ
    Длительность зондирующего импульса 16 ÷ 32768 нс
    Выходное сопротивление 120 ± 6 Ом
    Частота следования калибровочных меток 1024 ± 0,5 кГц
    Общие характеристики
    Время работы от АКБ не менее 5 часов (без подсветки)
    Габаритные размеры 140 х 170 х 90 мм
    Вес 1,6 кг

    Примечание:
    (*) Пользователь может изменять список опорных частот путем добавления новых частот.
    (**) Пользователь может добавлять опорные частоты или произвольно менять частоту приемника. Метрологические характеристики гарантируются на опорных частотах.

  • Комплект поставки Дельта-ПРО+ VDSL

    № Наименование Количество
    1 Измеритель параметров кабельных линий с анализатором потока E1 – для DSL/Е1 магистралей Дельта-ПРО+ VDSL 1
    2 Зарядно-питающее устройство ЗПУ-12/0,5 1
    3 Комплект измерительных проводов 1
    4 Нагрузочный резистор 120 Ом 10
    5 Аккумулятор Ni-MH, AA, 1,2 В; 2,1 АЧ 4
    6 Компакт-диск с программным обеспечением 1
    7 Сумка для переноски 1
    8 Руководство по эксплуатации 1
