MI 3280 — цифровой анализатор параметров трансформаторов

Код товара: 44357
  • 68391-17
    Цифровой анализатор параметров трансформаторов MI 3280 Цифровой анализатор параметров трансформаторов MI 3280

    • Гарантия

      3 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      68391-17 до 24.08.2027

    • Производитель

      Metrel, Словения

    Сертификаты

    Описание цифрового анализатора параметров трансформаторов MI 3280:

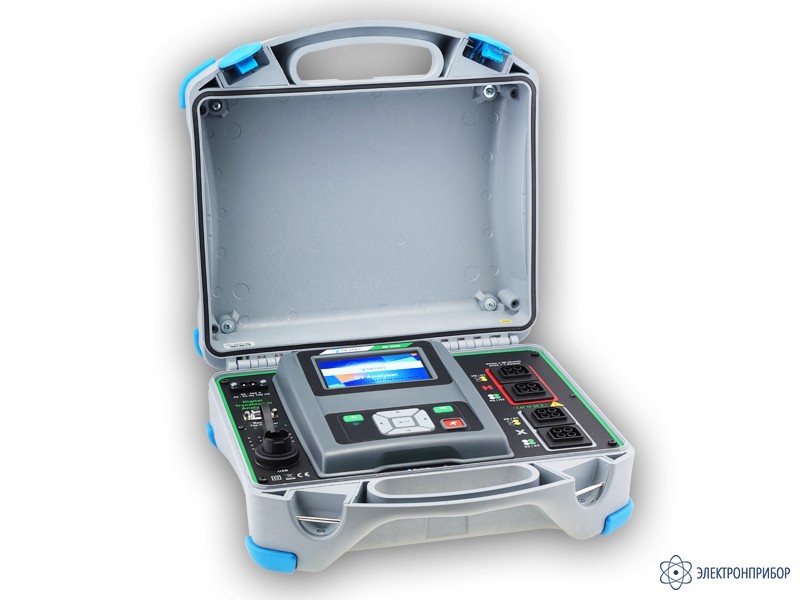

    Ml 3280 создан для проведения испытаний силовых трансформаторов. Прибор выполнен в удобном переносном корпусе со степенью защиты IP 65, идеально подходящем для работы в полевых условиях.

    Функции цифрового анализатора параметров трансформаторов MI 3280:

    • Измерение коэффициента трансформации ТН и ТТ;
    • Измерение тока возбуждения при измерении коэффициента трансформации;
    • Измерение угла сдвига фаз между первичной и вторичной обмотками;
    • Измерение сопротивления обмоток.

    Особенности цифрового анализатора параметров трансформаторов MI 3280:

    • Комбинированное питание;
    • Высокая степень защиты корпуса (IP 65 при закрытой крышке, IP 54 - при открытой);
    • Наличие встроенной памяти, ПО для обработки результатов в базовом комплекте;
    • Цветной сенсорный дисплей.

  • Технические и метрологические характеристики цифрового анализатора параметров трансформаторов MI 3280:

    Параметр Диапазон измерения Разрешение Пределы допускаемой абсолютной погрешности измерения
    Основные метрологические характеристики анализатора MI 3280 при измерении коэффициента трансформации
    Напряжение возбуждения 80 В 0,8000... 9,9999 0,0001 ±(0,2% от измеренного значения + 2 е.м.р.)
    10,000... 99,999 0,001 ±(0,2% от измеренного значения + 2 е.м.р.)
    100,00... 999,99 0,01 ±(0,2% от измеренного значения + 2 е.м.р.)
    1000,0... 1999,9 0,1 ±(0,5% от измеренного значения + 2 е.м.р.)
    2000,0... 3999,9 0,1 ±(0,5% от измеренного значения + 2 е.м.р.)
    4000,0... 8000,0 0,1 ±(1,0% от измеренного значения + 2 е.м.р.)
    Напряжение возбуждения 40 В 0,8000... 9,9999 0,0001 ±(0,2% от измеренного значения + 2 е.м.р.)
    10,000... 99,999 0,001 ±(0,2% от измеренного значения + 2 е.м.р.)
    100,00... 999,99 0,01 ±(0,2% от измеренного значения + 2 е.м.р.)
    1000,0... 1999,9 0,01 ±(0,5% от измеренного значения + 2 е.м.р.)
    2000,0... 3999,9 0,1 ±(0,5% от измеренного значения + 2 е.м.р.)
    4000,0... 8000,0 0,1 индикация
    Напряжение возбуждения 10 В 0,8000... 9,9999 0,0001 ±(0,2% от измеренного значения + 2 е.м.р.)
    10,000... 99,999 0,001 ±(0,2% от измеренного значения + 2 е.м.р.)
    100,00... 999,99 0,01 ±(0,5% от измеренного значения + 2 е.м.р.)
    1000,0... 8000,0 0,1 индикация
    Напряжение возбуждения 5 В 0,8000... 9,9999 0,0001 ±(0,2% от измеренного значения + 2 е.м.р.)
    10,000... 99,999 0,001 ±(0,2% от измеренного значения + 2 е.м.р.)
    100,00... 999,99 0,01 ±(0,5% от измеренного значения + 2 е.м.р.)
    1000,0... 8000,0 0,1 индикация
    Напряжение возбуждения 1 В 0,8000... 9,9999 0,0001 ±(0,2% от измеренного значения + 2 е.м.р.)
    10,000... 99,999 0,001 ±(0,5% от измеренного значения + 2 е.м.р.)
    100,00... 999,99 0,01 индикация
    1000,0... 8000,0 0,1 индикация
    Основные метрологические характеристики анализаторов MI 3280 при измерении фазового сдвига
    Измерительная частота 55, 65 или 70 Гц -180,00...180,00° 0,01° ±(0,05°)
    Основные метрологические характеристики анализаторов MI 3280 при измерении сопротивления обмоток
    Ток измерения 10...1000 мА 1,0 ... 999,0 мОм 0,1 мОм ±(2 % от измеренного значения + 3 е.м.р.)
    1,000 ... 9,999 Ом 0,001 Ом ±(2 % от измеренного значения + 2 е.м.р.)
    10,00 ... 99,99 Ом 0,01 Ом ±(2 % от измеренного значения + 2 е.м.р.)
    100,0 …999,9 Ом 0,1 Ом ±(2 % от измеренного значения + 2 е.м.р.)
    Параметр Значение
    Общие технические характеристики
    Источник питания 14,4 В DC (литий-ионная аккумуляторная батарея)
    Категория перенапряжения 50 В КАТ IV
    Класс защиты от поражения электрическим током Двойная изоляция
    Степень загрязнения 2
    Степень защиты корпуса IP 65
    Габаритные размеры 36х16х33 см
    Масса 8,8 кг

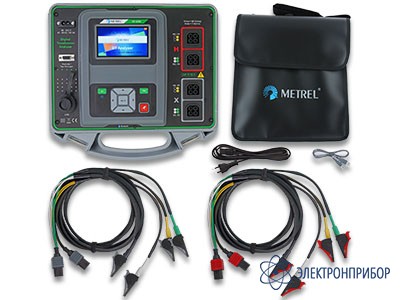

  • Комплект поставки MI 3280

    № Наименование Количество
    1 Цифровой анализатор параметров трансформаторов Ml 3280 1
    2 4-проводные измерительные провода с зажимами Кельвина, 2,5 м 4
    3 Кабель USB 1
    4 Кабель сетевого питания 1
    5 Мягкая сумка для переноски 1
    6 Базовая лицензия на ПО Metrel ES Manager 1
    7 Руководство по эксплуатации 1
