СЭИТ-3, СЭИТ 3, СЭИТ3

Измерение потерь и тока холостого хода, сопротивления короткого замыкания

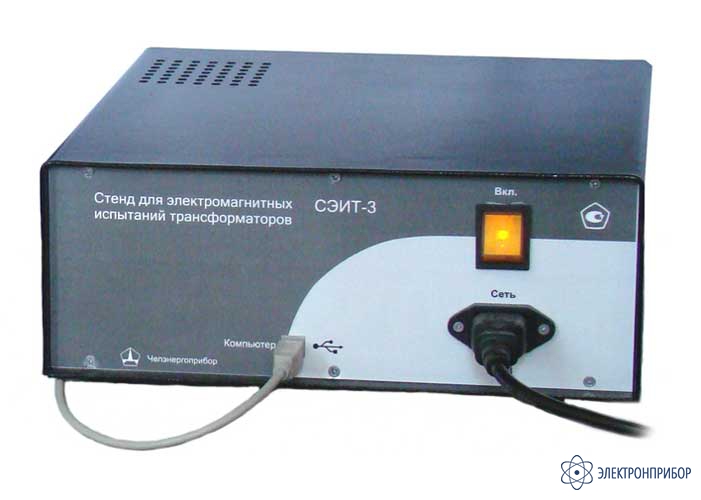

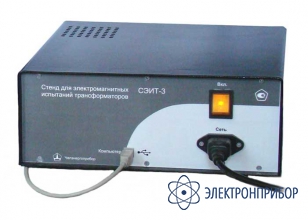

СЭИТ-3 — измерительный стенд для электромагнитных испытаний трансформаторов

Код товара: 25000
    • Гарантия

      1.5 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      45683-16 до 16.09.2026

    • Производитель

      Челэнергоприбор, Россия

    Назначение измерительного стенда для электромагнитных испытаний трансформаторов СЭИТ-3:

    Стенд СЭИТ-3 предназначен для проведения электромагнитных испытаний однофазных и трехфазных силовых трансформаторов согласно ГОСТ 3484.1-88.

    При помощи СЭИТ-3 производятся следующие испытания:

    • проверка коэффициента трансформации и группы соединения обмоток;
    • измерение сопротивления обмоток постоянному току;
    • измерение потерь и напряжения КЗ;
    • измерение потерь и тока ХХ.

    Прибор предназначен для эксплуатации в следующих условиях:

    • температура окружающей среды 10...35 °С;
    • относительная влажность воздуха, не более 80 % при 25 °С;
    • атмосферное давление 84...106,7 кПа.

    Питание прибора СЭИТ-3 осуществляется от промышленной сети переменного тока напряжением 220 В+/- 10 % и частотой 50+/-1 Гц.

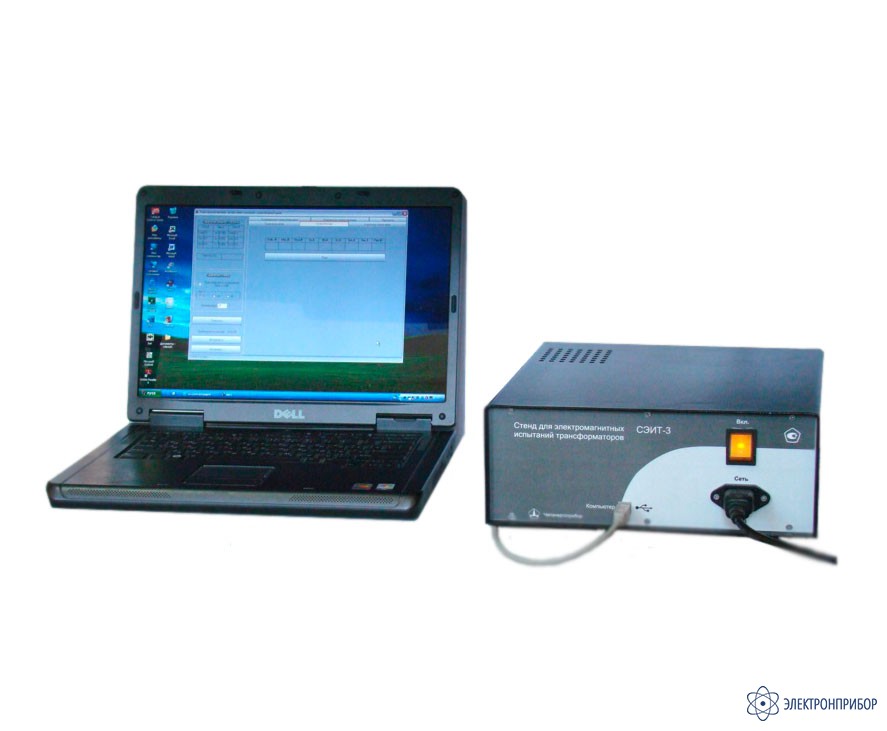

    Индикация измеренного значения напряжений, токов, мощностей, сопротивлений и частоты - на экране монитора компьютера - визуальная, цифровая.

  • Технические характеристики измерительного стенда для электромагнитных испытаний трансформаторов СЭИТ-3:

    Параметр Значения
    Диапазон измеряемых переменных токов1 0...5 А
    Диапазон измеряемых переменных напряжений2 0...400 В
    Диапазон измеряемых активных мощностей1, 2 0…4000 Вт
    Диапазон измеряемых сопротивлений постоянному току 0.00001...200 Ом
    Диапазон измеряемой частоты 45...55 Гц
    Пределы измерения тока 5 А
    Пределы измерения напряжения 100 В; 400 В
    Пределы измерения сопротивления 0,01; 0,2; 2; 20 и 200 Ом
    Основная приведенная погрешность измерения напряжений на каждом из пределов 100 и 400 В, не более 0.2 %
    Основная приведенная погрешность измерения мощности, не более 0.5 %
    Основная приведенная погрешность измерения токов, не более 0.5 %
    Абсолютная погрешность измерения частоты, не более 0.15 Гц
    Максимальное количество одновременно измеряемых величин 6
    Входное сопротивление каналов измерения напряжения, не менее 250 кОм
    Падение напряжения нагрузки каналов измерения силы тока, не более 50 мВ
    Время готовности к работе после включения питания, не более 15 мин
    Основная приведенная погрешность измерения сопротивления постоянному току на каждом из пределов 0.01, 0.2, 2, 20 и 200 Ом, не более 0.5 %
    Средний срок службы прибора не менее 5 лет
    Средняя наработка на отказ не менее 2000 ч

    Примечания:
    1 Без использования внешнего измерительного трансформатора тока.
    2 Без использования внешнего измерительного трансформатора напряжения.

  • Комплект поставки СЭИТ-3

    Наименование Количество
    1 Измерительно-вычислительный блок СЭИТ-3 1
    2 Сетевой шнур 1
    3 Шнур USB для подключения стенда к компьютеру 1
    4 Комплект измерительных проводов длиной 5 м, соединенных с зажимами типа «крокодил», с общим разъемом для подключения к ИВБ 1
    5 Оптический патчкорд типа ST-ST мультимод диплекс в комплекте с переходником оптика-USB 1
    6 Компакт-диск с ПО 1
    7 Руководство по эксплуатации и паспорт 1
    8 Методика поверки 1
