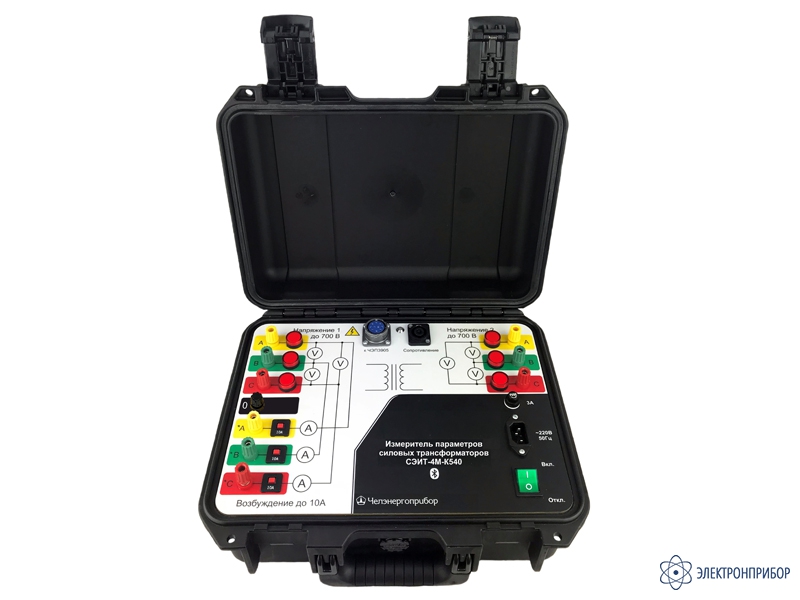

СЭИТ-4М-К540 — измеритель параметров силовых трансформаторов

Код товара: 52778
  • в наличии
    75782-19

    • Гарантия

      1.5 года

    • Межповерочный интервал

      5 лет

    • Госреестр СИ РФ

      75782-19 до 19.08.2029

    • Производитель

      Челэнергоприбор, Россия

    Сертификаты

    Назначение измерителя параметров силовых трансформаторов СЭИТ-4М-К540:

    Прибор СЭИТ-4М-К540 предназначен для проведения электромагнитных испытаний однофазных и трехфазных трансформаторов всех схем и групп соединения обмоток в соответствии с ГОСТ 3484.1-88.

    Измеритель параметров силовых трансформаторов СЭИТ-4М-К540 оптимально подойдет для технического обслуживания, ремонта и наладки в полевых условиях, так как помещен в ударопрочный пластиковый кейс со степенью защиты IP67 / IP40.

    Управление измерителем СЭИТ-4М-К540 осуществляется по интерфейсу Bluetooth при помощи ноутбука, входящего в комплект поставки. Программное обеспечение, установленное на ноутбуке, позволяет проводить измерения, сохранять их результаты и формировать протоколы испытаний трансформатора.

    Функции измерителя параметров силовых трансформаторов СЭИТ-4М-К540:

    • Проведение электромагнитных испытаний однофазных и трехфазных трансформаторов всех схем и групп соединения обмоток в соответствии с ГОСТ 3484.1-88.

    Возможности измерителя параметров силовых трансформаторов СЭИТ-4М-К540:

    • Измерение потерь и тока ХХ;
    • Измерение потерь и напряжения КЗ;
    • Определение коэффициента трансформации и группы соединения обмоток;
    • Измерение сопротивления обмоток постоянному току;
    • Формирование протокола испытаний.

  • Технические характеристики измерителя параметров силовых трансформаторов СЭИТ-4М-К540:

    Параметр Значение
    Диапазоны измерений по току, А* 1; 10
    Диапазоны измерений по напряжению, В 20; 100; 400; 700**
    Диапазоны измерений сопротивления, Ом 0,01; 0,2; 2; 20; 200
    Диапазон измерения частоты, Гц 45 - 55
    Пределы допускаемой основной приведенной погрешности измерения тока, % ±0,2
    Пределы допускаемой основной приведенной погрешности измерения напряжения, % ±0,2
    Пределы допускаемой основной приведенной погрешности измерения мощности, % ±0,2
    Пределы допускаемой основной приведенной погрешности измерения сопротивления, % ±0,5
    Пределы допускаемой основной погрешности измерения частоты, Гц ±0,05
    Габаритные размеры, мм, не более 360 х 300 х 165
    Масса без измерительных проводов, не более 7,5 кг
    Питание от сети переменного тока (220 ± 22) В

    *При использовании блока трансформаторов тока ЧЭП3905, который приобретается отдельно, диапазон измерений по току может быть расширен до 60 А
    ** На пределе 700 В погрешность не нормируется

  • Комплект поставки СЭИТ-4М-К540

    № Наименование Количество
    1 Измерительно-вычислительный блок СЭИТ-4М-К540 1
    2 Ноутбук для управления ИВБ 1
    3 Оптический патчкорд длиной не менее 2 м и переходник оптика-USB 1
    4 Комплект измерительных проводов длиной 5 м с зажимами типа "крокодил" с шириной схвата до 55 мм и одним общим разъемом (для измерения сопротивления) 1
    5 Сетевой провод питания 1
    6 Компакт-диск с программным обеспечением 1
    7 Руководство по эксплуатации 1
    8 Паспорт 1

  • Дополнительная комплектация СЭИТ-4М-К540
