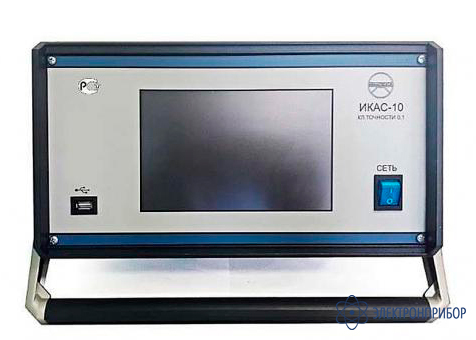

ИКАС-10 — измерители электрического сопротивления постоянному току

Код товара: 75267
  • 86534-22
    5 вариантов исполнения

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      86534-22 до 26.08.2027

    Назначение измерителя электрического сопротивления постоянному току ИКАС-10:

    Измерители электрического сопротивления постоянному току ИКАС-10 предназначены для:

    • измерения электрического сопротивления постоянному току электрических цепей, обмоток электрических машин и обмоток трансформаторов, обмотки которых включены по одной из следующих схем: «звезда», «звезда с нейтралью», «треугольник», «отдельная обмотка», «независимые обмотки» и пересчета электрического сопротивления постоянному току по схемам«звезда» и «треугольник» в сопротивление обмоток;
    • измерение температуры окружающей среды и приведения измеренного сопротивления к заданной температуре;
    • проверки устройств регулирования под нагрузкой (РПН) трансформатора и размагничивания магнитопровода трансформатора, проведение испытания на нагрев;
    • расчета длины, сечения и удельного сопротивления проводника.

    Описание измерителя электрического сопротивления постоянному току ИКАС-10:

    Принцип действия измерителей электрического сопротивления постоянному току ИКАС-10 основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока, и вычислении значения сопротивления по закону Ома. Измерение производится по четырехпроводной схеме (Кельвина), исключающей влияние сопротивления подводящих проводников. Проверка устройства регулирования под нагрузкой (РПН) основана на измерении мгновенных значений силы тока, который пропускается через обмотку трансформатора и устройства РПН, а проверка размагничивания магнитопровода заключается в поочередной подаче тока размагничивания в обмотки трансформатора. Измерители измеряют сопротивление обмоток, соединенных по одной из следующих схем: «звезда», «звезда с нейтралью», «треугольник», «отдельная обмотка», «независимые обмотки», так же предусмотрена возможность приведения измеренного сопротивления к заданной температуре (для модификаций, укомплектованных датчиком температуры). Для схем соединений «звезда» и «треугольник» предусмотрена возможность перерасчета измеренных значений сопротивлений в сопротивление обмоток. Для схем соединений обмоток «звезда с нейтралью», «независимые обмотки» и «отдельная обмотка» необходимости в перерасчете нет, так как в этих случаях сопротивление измеряется непосредственно.

    Программное обеспечение измерителей ИКАС-10 является их составной и неотъемлемой частью. Конструкция измерителей исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию, так как ПО прошито в микропроцессоре, жестко установленном внутри печатной платы. Программное обеспечение разделяется на метрологически значимую и метрологически не значимую часть. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.

    Варианты исполнения измерителя электрического сопротивления постоянному току ИКАС-10:

    Комплекс для измерения активного сопротивления обмоток ИКАС-10 выпускается в пяти модификациях, отличающихся между собой количеством разъемов для измерительных кабелей и наличием датчика температуры:

    • ИКАС-10-0 — один разъем для измерительных кабелей;
    • ИКАС-10-1 — два разъема для измерительных кабелей;
    • ИКАС-10-2 — один разъем для измерительных кабелей и датчик температуры;
    • ИКАС-10-3 — два разъема для измерительных кабелей и датчик температуры;
    • ИКАС-10-4 — два разъема для измерительных кабелей и датчик температуры.

    Модификация ИКАС-10-4 имеет дополнительные функциональные возможности:

    • функции проверки устройств РПН;
    • размагничивание магнитопровода трансформатора;
    • расчет длины, сечения и удельного сопротивления проводника;
    • проведение «испытания на нагрев» по ГОСТ 3484.2-88.

  • Технические характеристики измерителя электрического сопротивления постоянному току ИКАС-10:

    Модель Количество разъемов для измерительных кабелей Датчик температуры
    ИКАС-10-0 1 нет
    ИКАС-10-1 2 нет
    ИКАС-10-2 1 да
    ИКАС-10-3 2 да
    ИКАС-10-4 2 да
    Основные технические характеристики
    Параметры электрического питания:
    - напряжения переменного тока, В
    - частота переменного тока, Гц
    230±23
    50 ± 0,2
    Потребляемая мощность, Вт, не более 450
    Масса прибора, кг, не более 15
    Габаритные размеры (высота×ширина×длина), мм, не более 230х410х285
    Условия эксплуатации:
    - температура окружающей среды, °С
    - относительная влажность, %
    - атмосферное давление, кПа
    от +5 до +40
    до 90
    от 84 до 106,7
    Средний срок службы, лет, не менее 10
    Средняя наработка на отказ, ч, не менее 30000
    Метрологические характеристики
    Диапазоны измерений электрического сопротивления постоянному току, Ом от 0,000001 до 10000 включительно
    свыше 10000 до 50000
    Пределы допускаемой относительной погрешности измерения электрического сопротивления постоянному току в диапазонах, %:
    - от 0,000001 до 10000 Ом включительно
    - свыше 10000 до 50000 Ом
    ±(0, 1%+0,5 мкОм)
    ±0,2%
    Разрешающая способность, Ом 0,00000001
    Диапазон измеряемых температур испытываемых объектов, ºC от 0 до 100
    Пределы допускаемой абсолютной погрешности измерения температуры, ºC ±0,7
    Максимальное значение тока, протекающего через измеряемые обмотки, А, не более 16
    Максимальное значение напряжения на измерительных входах, В, не более 24
    Время установления рабочего режима, мин, не более 1
    Непрерывная работа, ч, не более 8

  • Комплект поставки ИКАС-10

    № Наименование ИКАС-10-0 ИКАС-10-1 ИКАС-10-2 ИКАС-10-3 ИКАС-10-4
    1 Измерители электрического сопротивления постоянному току ИКАС-10 в выбранном исполнении 1 1 1 1 1
    2 Сетевой шнур 1 1 1 1 1
    3 Кабель поверочный АИЕЛ. 685621.055* 1 - 1 - -
    4 Кабель поверочный АИЕЛ. 685621.056* - 1 - 1 1
    5 Зажимы измерительные АИЕЛ.685621.003-1 1 - 1 - -
    6 Зажимы измерительные АИЕЛ.685621.003-3 - 1 - 1 1
    7 Датчик температуры - - 1 1 1
    8 Руководство по эксплуатации 1 1 1 1 1
    9 Паспорт 1 1 1 1 1

    Примечание:
    * Поставляется один комплект в один адрес.
