ИКАС-8-3 — комплекс для измерения активного сопротивления обмоток - мост постоянного тока для измерения сопротивления

Код товара: 60858
  • 60135-15
    Является модификацией ИКАС-8

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      60135-15 до 13.03.2020

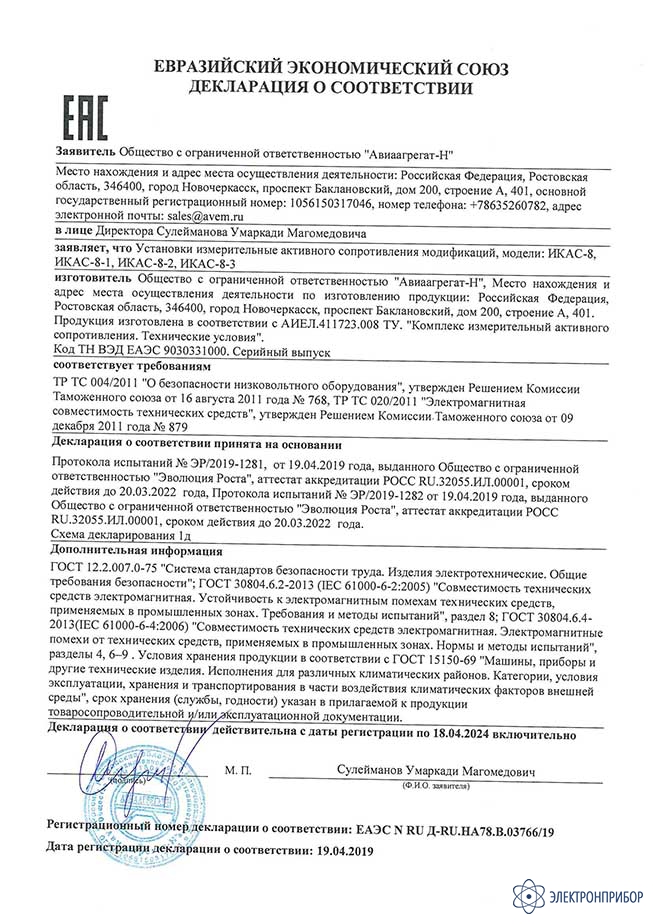

    Сертификаты

    Назначение комплекса для измерения активного сопротивления обмоток - моста постоянного тока для измерения сопротивления ИКАС-8-3:

    Комплекс для измерения активного сопротивления обмоток ИКАС-8 - мост постоянного тока для измерения сопротивления - предназначен для:

    • Измерения активного сопротивления обмоток трёхфазных трансформаторов, двигателей и другого оборудования, обмотки которых включены по одной из следующих схем: «звезда», «звезда с нейтралью», «треугольник», «независимые обмотки» при температуре окружающего воздуха от -5 до 40 градусов по Цельсию и относительной влажности воздуха до 80%;
    • Измерения переходного сопротивления контактов мощных выключателей, болтовых, паяных и других соединений цепей энергосистем подстанций.

    Описание комплекса для измерения активного сопротивления обмоток - моста постоянного тока для измерения сопротивления ИКАС-8-3:

    Испытательное оборудование проводит измерения сопротивления обмоток по 4-х проводной схеме.

    Возможности интерфейса:

    • Сенсорный экран;
    • Сохранение результатов измерения на карту памяти через USB в формате .txt. С фиксацией даты/времени проведения измерения;
    • Управление через RS-485;
    • Оконный интерфейс сообщений пользователю;
    • Установка настроек RS-485 посредством пользовательского интерфейса.

  • Технические характеристики комплекса для измерения активного сопротивления обмоток - моста постоянного тока для измерения сопротивления ИКАС-8-3:

    Параметр ИКАС-8 ИКАС-8-1 ИКАС-8-2 ИКАС-8-3
    Диапазон измеряемых сопротивлений, Ом Диапазон измеряемых сопротивлений, Ом
    Разрешающая способность, Ом 0,00000001
    Пределы допускаемой основной погрешности В диапазоне 0,00001 - 0,0001 Ом ±  2 % относительная
    В диапазоне 0,0001 - 10000 Ом ±  0,1 % относительная
    В диапазоне 10000 - 50000 Ом ±  2 % относительная
    При температуре 0 – 100 °C ± 0,5 % абсолютная
    Максимальное значение тока, протекающего через измеряемые обмотки 20 А
    Максимальное значение напряжения на измерительных входах 24 В
    Количество разъемов для измерительных кабелей 1 2 1 2
    Датчик температуры Нет Нет Есть Есть
    Потребляемая мощность Не более 500 Вт
    Мощность рассеивания на измеряемой обмотке Задается пользователем
    Время установления рабочего режима 1 минута
    Время измерения всех обмоток 3 минуты
    Продолжительность работы без выключения 8 ч
    Электрическое питание (220 ± 22) В; (50 ± 0,5) Гц
    Время перерыва до повторного включения Не требуется
    Рабочие условия применения Температура окружающего воздуха От +5°C до +40°C
    Относительная влажность воздуха До 80% при +25°C
    Габаритные размеры комплекса 410 х 270 х 285 (204) мм
    Масса комплекса 13 кг
    Средняя наработка на отказ 8000 часов
    Средний срок службы 5 лет

  • Комплект поставки ИКАС-8-3

    № Наименование Количество
    1 Комплекс для измерения активного сопротивления обмоток - мост постоянного тока для измерения сопротивления ИКАС-8-3 1
    2 Сетевой шнур 1
    3 Комплект измерительных проводов с зажимами 1
    4 Датчик температуры 1
    5 Методика поверки 1
    6 Руководство по эксплуатации 1
    7 Паспорт 1

  • Дополнительная комплектация ИКАС-8-3
