ЭТЛ-250 — электротехническая лаборатория передвижная до 250 кВ

Код товара: 25897
  • Электротехническая лаборатория передвижная до 250 кв ЭТЛ-250 Электротехническая лаборатория передвижная до 250 кв ЭТЛ-250 Электротехническая лаборатория передвижная до 250 кв ЭТЛ-250 Электротехническая лаборатория передвижная до 250 кв ЭТЛ-250

    Назначение электротехнической лаборатории передвижной электролаборатории ЭТЛ-250:

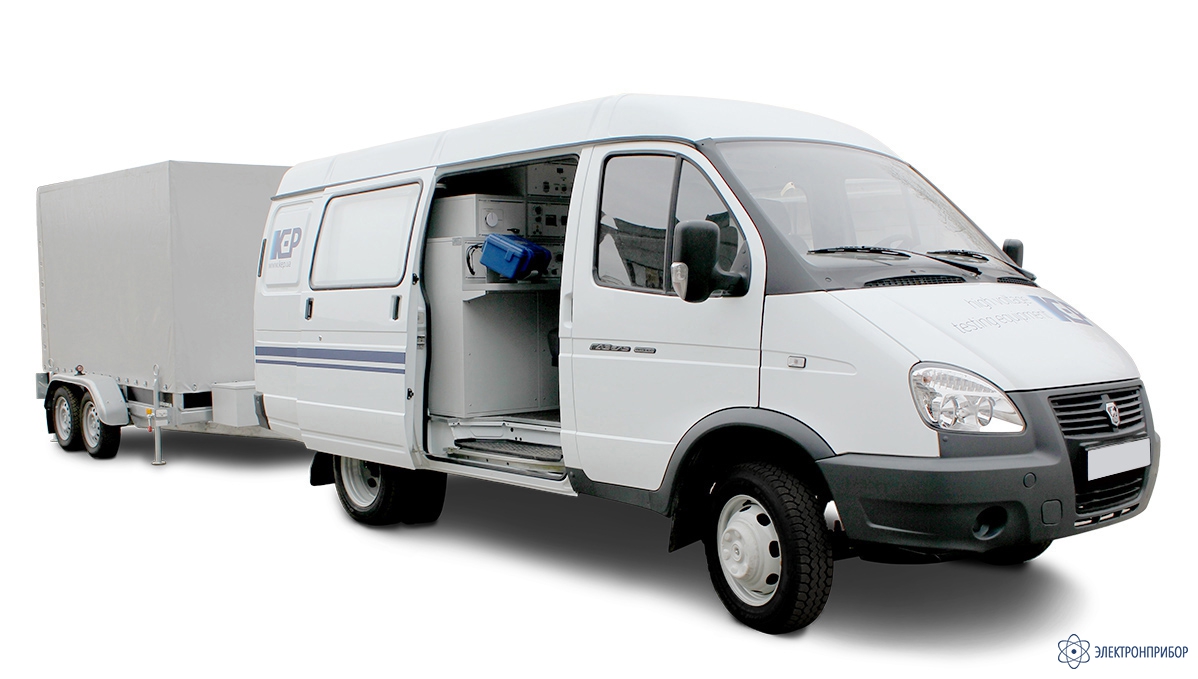

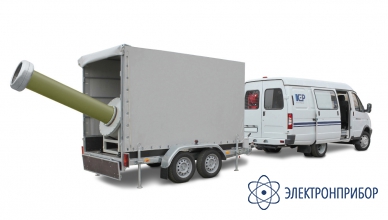

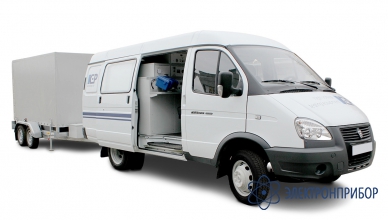

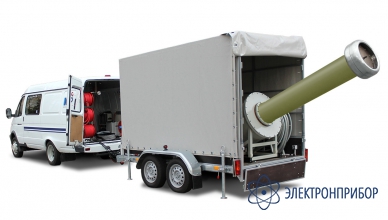

    Передвижная электролаборатория ЭТЛ-250 монтируется в фургоне автомобиля и на прицепе к нему и предназначена для выполнения следующих работ:

    • Испытание изоляции кабелей и других устройств и приспособлений напряжением переменного тока с частотой 50 Гц и действующим значением напряжения до 250 кВ;
    • Определение емкости и тангенса угла диэлектрических потерь электротехнических объектов при испытательных напряжениях до 250 кВ по «прямой» схеме.

    Комплект оборудования, смонтированный в автомобиле, позволяет автономно (без прицепа) проводить следующие работы:

    • Определение сопротивления, емкости и тангенса угла диэлектрических потерь электротехнических объектов при напряжениях до 10 кВ по «прямой» и «перевернутой» схеме.

    Конструкция ЭТЛ-250 отвечает требованиям безопасности "Правилам техники безопасности при эксплуатации электроустановок потребителей" и ПБ10-611-03; ПБ10-382-00; СанНиП.

  • Технические характеристики электротехнической лаборатории передвижной электролаборатории ЭТЛ-250:

    Параметр Значения
    Напряжение питающей сети однофазного переменного тока, В 220±22
    Частота питающей сети, Гц 50±2
    Потребляемый ток, не более, А 70
    Масса оборудования в автомобиле, кг, не более 300
    Масса оборудования в прицепе, кг, не более 900
    Обслуживающий персонал, операторов, не менее 2
    Срок службы лаборатории, лет, не менее 10
    Параметры блока высоковольтных испытаний БВИ на базе трансформатора ТИОГ-250
    Блок ТИОГ-250 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков синусоидальным напряжением частотой 50 Гц величиной до 250 кВ (действующее значение).
    Наибольшее переменное напряжение (действующее значение), кВ 250
    Наибольший рабочий ток при переменном напряжении (действующее значение), мА 80
    Габаритные размеры, мм, не более 720х2800
    Масса, кг, не более 1250
    Параметры измерителя диэлектрических потерь ИДП-10
    ИДП-10 обеспечивает измерение емкости и тангенса угла диэлектрических потерь электротехических объектов при напряжении переменного тока частотой 50 Гц до 10 кВ в пределах, обеспечиваемых мостом переменного тока СА-7100/2.
    Максимальное переменное напряжение (действующее значение), кВ 10
    Приведенная погрешность измерение переменного напряжения, %, не более 3
    Габаритные размеры блока управления, мм, не более 220х300х350
    Масса блока управления, кг, не более 5
    Условия эксплуатации передвижной электролаборатории ЭТЛ-250
    Температура окружающей среды, ° С от +5 до +40
    Относительная влажность, %, не более 80 при температуре +25° С
    Атмосферное давление, кПа (мм. рт. ст.) 84,0 – 106,7 (630 – 800)

    Запрещается эксплуатация ЭТЛ-250 во взрывоопасных средах!

  • Комплект поставки ЭТЛ-250

    № Наименование Количество
    1 Стойка основная 1
    2 Пульт сетевой 1
    3 Блок управления электролабораторией БУ-350 1
    Измеритель диэлектрических потерь ИДП-10 в следующем составе:
    4 Мост переменного тока СА-7100/2 1
    5 Трансформатор напряжения ОЛМ-0,22 /10 1
    6 Переключатель схемы измерений "прямая - перевернутая" 1
    7 Короткозамыкатель КЗМК-10 1
    8 Блок управления 1
    9 Регулятор напряжения РНО-70 с электроприводом 1
    10 Резистор балластный 1
    11 Переходник сетевой с клеммой типа «крокодил» и струбциной 1
    11 Сирена СС-1 1
    13 Светильник сигнальный  красный 1
    Комплект барабанов и кабелей, в составе (длина по 30 м):
    14 Провод рабочего заземления (сечение 6 мм2) 1
    15 Провод защитного заземления (сечение 10 мм2) 1
    16 Сетевой кабель (сечение 4х4 мм2) 1
    17 Провод высоковольтный ПВВ-1 для испытания переменным напряжением и ВН при измерениях tg (длина 30 м) 1
    Комплект ограждений и стоек для вывешивания высоковольтного провода:
    18 Штырь изоляционный 7
    19 Основание-крестовина 7
    20 Шнур ограждения (длина 20 м) 1

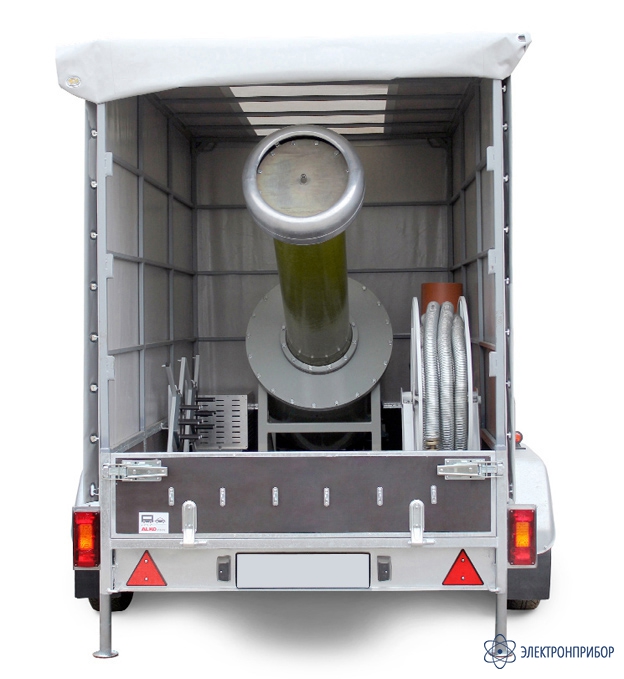

    Оборудование, смонтированное на прицепе:
    22 Трансформатор ТИОГ-250 1
    23 Реактор резонансный 1
    Комплект барабанов, в составе:
    24 Провод рабочего заземления (сечение 6 мм2, длина 30 м) 1
    25 Кабель высоковольтный в металлорукаве (длина 15 м) 1
    Документация:
    26 Руководство по эксплуатации ЭТЛ-250 1
    27 Паспорт на ЭТЛ-250 1
    28 Руководство по эксплуатации ТИОГ-250 1
    29 Метрологическая аттестация ГП "Харьковстандартметрология" Опционально
    30 Разрешение Департамента НИИ «Автотранс» на переоборудование автомобиля в ЭТЛ (в случае предоставления автомобиля Заказчиком) 1
    31 Сертификат происхождения товара СТ-1 (при экспортной поставке) 1
    32 Сертификат качества производителя 1

  • Дополнительная комплектация ЭТЛ-250
