ЭТЛ-35К — электротехническая лаборатория комплексная (ЭТЛ-10 + ЭТЛ-35)

Код товара: 25896
  • Электротехническая лаборатория комплексная (этл-10 + этл-35) ЭТЛ-35К Электротехническая лаборатория комплексная (этл-10 + этл-35) ЭТЛ-35К Электротехническая лаборатория комплексная (этл-10 + этл-35) ЭТЛ-35К Электротехническая лаборатория комплексная (этл-10 + этл-35) ЭТЛ-35К

    Назначение электротехнической комплексной лаборатории ЭТЛ-35К:

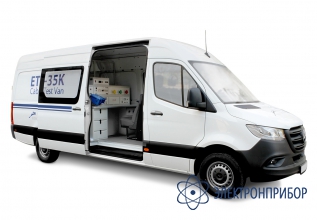

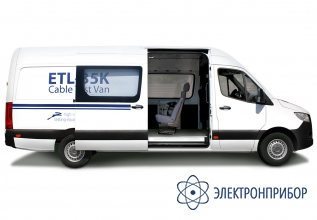

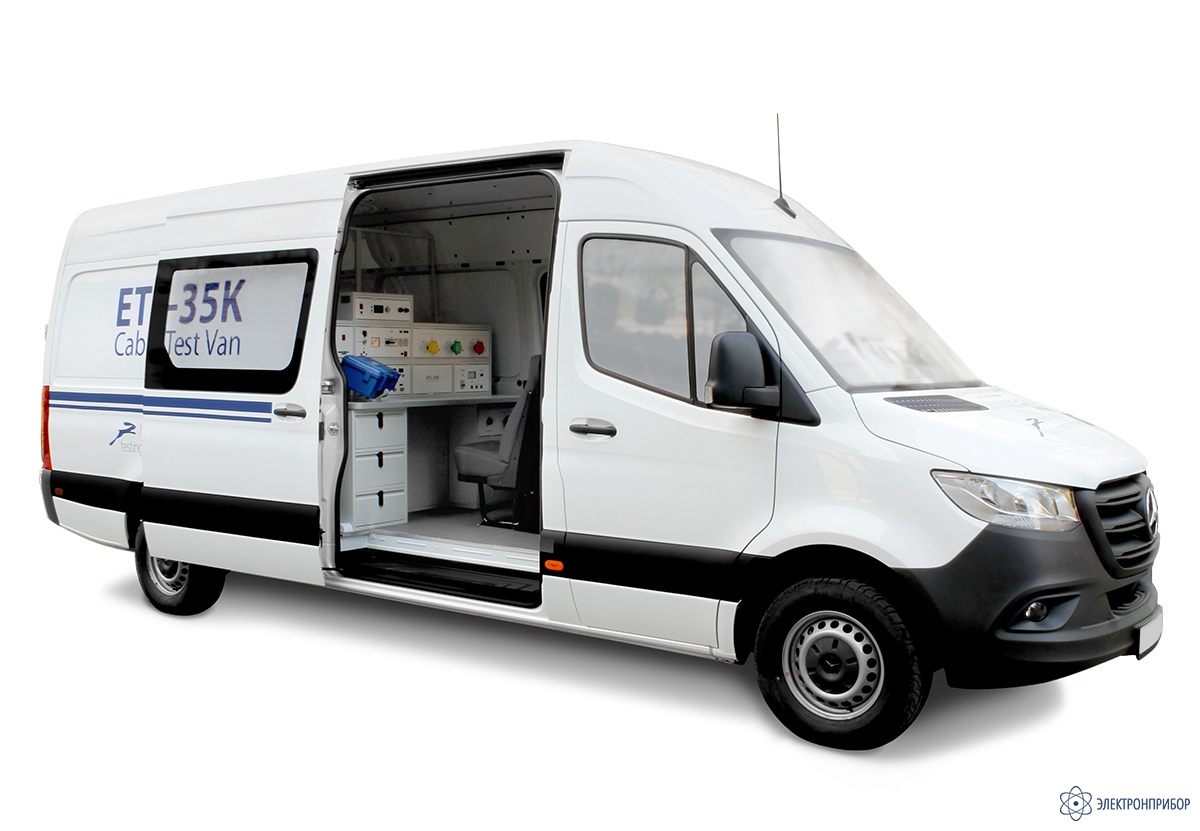

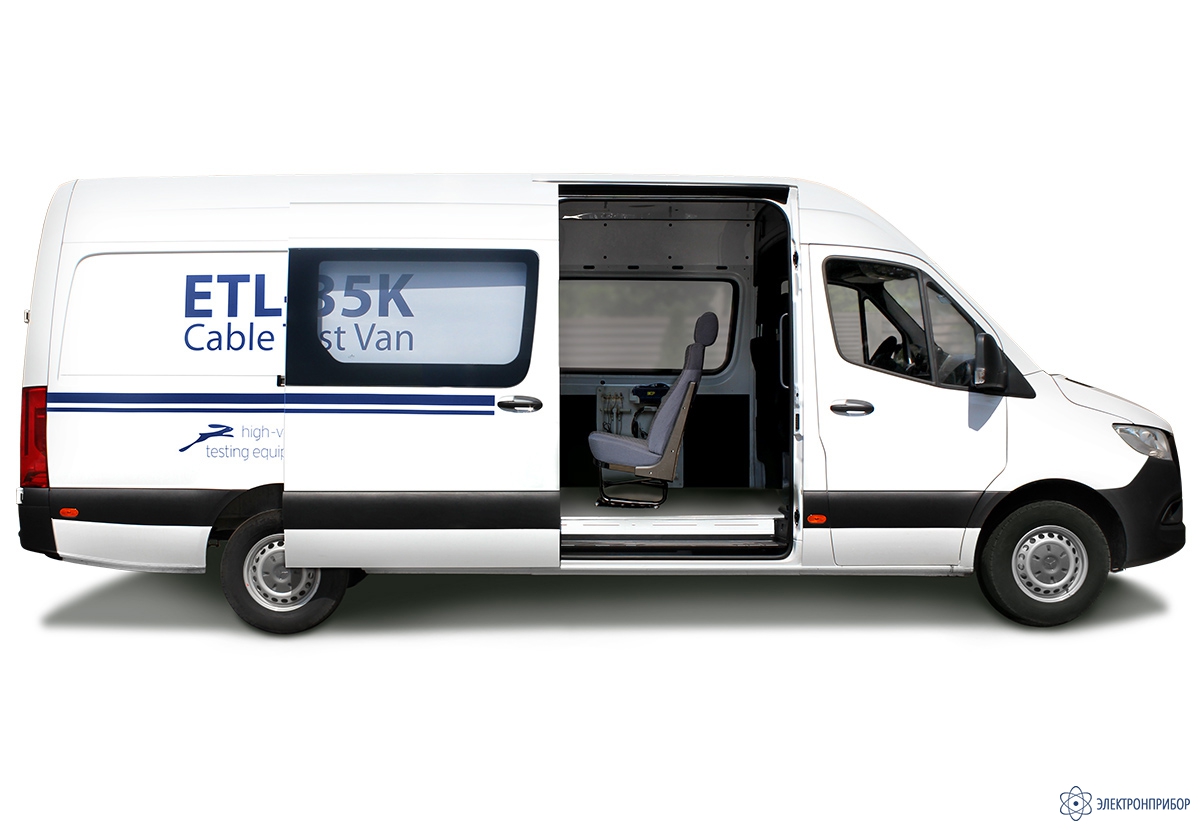

    Электротехническая лаборатория комплексная передвижная ЭТЛ-35К смонтированная в фургоне автомобиля и предназначена для:

    • измерение емкости и тангенса угла диэлектрических потерь электротехнических объектов при напряжениях до 10 кВ;
    • измерение на низком напряжении параметров мощных трансформаторов;
    • измерение малых сопротивлений методом вольтметра-амперметра;
    • измерение токов утечки под высоким потенциалом на постоянном напряжении до 60 кВ;
    • испытание высоким выпрямленным напряжением до 140 кВ, высоким переменным напряжением до 100 кВ;
    • топографического определения трассы кабельных линий;
    • прожига дефектной изоляции кабелей со последующим дожигом её;
    • определения мест повреждения кабельных линий: индукционным методом, акустическим методом;
    • определения расстояния до места повреждения в высоковольтных кабелях 0, 4-10 кВ импульсным беспрожиговым методом на высоком и низком напряжении;
    • Электропитание ЭТЛ-35К: от промышленной однофазной сети 220 В, 50 Гц, допускается питание от автономного генератора мощностью не менее 5 кВА.

  • Технические характеристики электротехнической комплексной лаборатории ЭТЛ-35К:

    Параметр Значения
    Питание однофазная сеть переменного тока частотой 50 Гц, напряжением 220 В
    Потребляемый ток, не больше, А 100
    Занимаемая площадь в плане, м 1,8 х 3,0
    Масса оборудования, кг, не больше 500
    Обслуживающий персонал 2 оператора (не менее)
    Срок службы лаборатории, лет 10

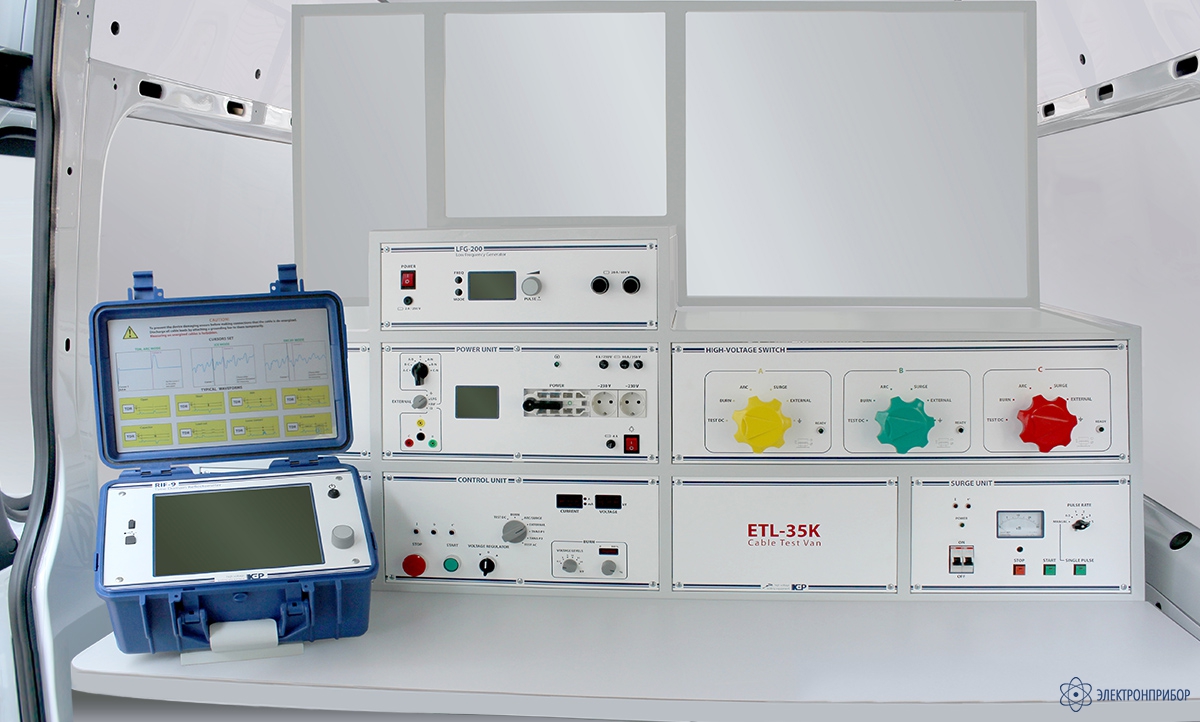

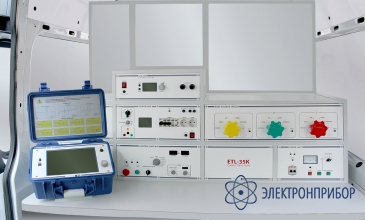

  • Комплект поставки ЭТЛ-35К

    № Наименование Количество
    1 Стойка управления 1
    2 Блок сетевой 1
    3 Блок управления электролабораторией 1
    4 Блок низковольтных измерений БНИ 1
    5 Стабилизированный источник питания ТЭС-41 1
    Измеритель диэлектрических потерь ИДП-10 в следующем составе:
    6 Мост переменного тока СА-7100/2 1
    7 Трансформатор напряжения ОЛМ-0,22 /10 1
    8 Переключатель схемы измерений "прямая - перевернутая" 1
    9 Короткозамыкатель КЗМК-10 1
    10 Блок управления 1
    11 Регулятор напряжения однофазный TDGC2-80 с электроприводом 1
    Блок высоковольтных испытаний БВИ в следующем составе:
    12 Трансформатор испытательный ИОМ-100/16 1
    13 Короткозамыкатель КЗМК-100 1
    14 Выпрямитель Д-140 1
    15 Делитель напряжения ДН-60 1
    16 Конденсатор ИК-0,05-100 с заземлителем КЗ-60 1
    17 Измеритель тока высокопотенциальный ИТВЦ-20 1
    18 Сирена СС-1 1
    19 Светильник сигнальный красный 1

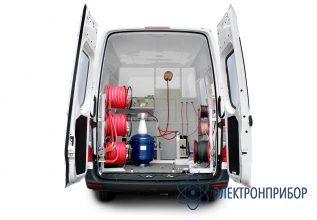

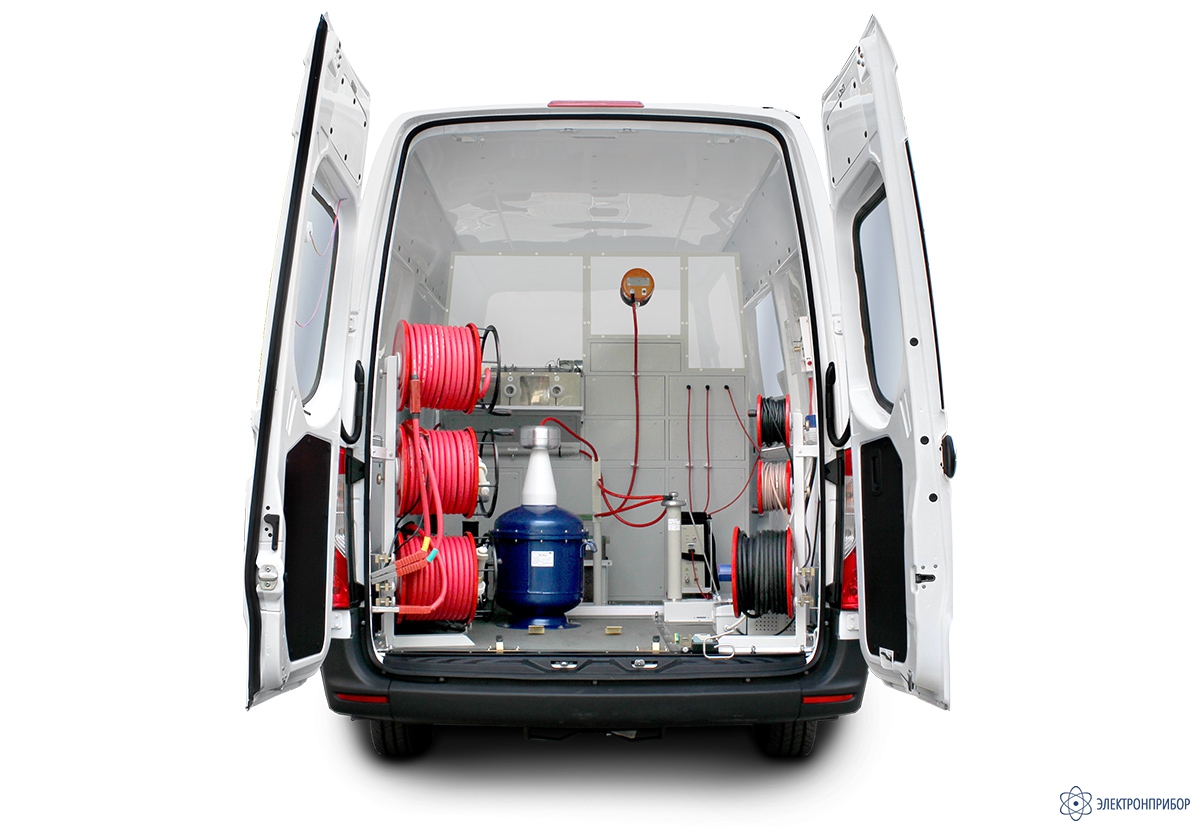

    20 Барабан с 4-х жильным сетевым кабелем для электропитания лаборатории (длина 30 м) 1
    21 Барабан с проводом защитного заземления (длина 30 м) 1
    22 Барабан с проводом рабочего заземления (длина 30 м) 1
    23 Переходник сетевой 2-х проводный с зажимами «крокодил» и «струбцина» (длина 1 м) 1
    24 Провод высоковольтный силиконовый FZLSi 1 мм для испытания переменным высоким напряжением (длина 30 м в бухте) 1
    25 Кабель высоковольтный ПВВЭ-60-3,5 с разъёмом для подключения к ИТВЦ-20 и испытания объектов высоким постоянным напряжением до 60 кВ (длина 30 м в бухте) 1
    26 Кабель ПВС-4х2,5 для соединения БНИ с объектом испытаний (длина 30 м в бухте) 1
    27 Изолятор проходной 1
    Комплект ограждений и стоек для вывешивания высоковольтного провода:
    28 Штырь изоляционный 7
    29 Основание-крестовина 7
    30 Шнур ограждения 1
    Документация:
    31 Руководство по эксплуатации ЭТЛ-35К 1
    32 Паспорт на ЭТЛ-35К 1
    33 Паспорт на измеритель постоянного тока высокопотенциальный ИТВЦ-20 1
    34 Техническое описание и инструкция по эксплуатации лабораторных стабилизированных выпрямителей ТЭС-41, ТЭС-42 1
    35 Метрологическая аттестация ГП "Харьковстандартметрология" Опционально
    36 Разрешение Департамента НИИ «Автотранс» на переоборудование автомобиля в ЭТЛ (в случае предоставления автомобиля Заказчиком) 1
    37 Сертификат происхождения товара СТ-1 (при экспортной поставке) 1
    38 Сертификат качества производителя 1

  • Дополнительная комплектация ЭТЛ-35К
