HVTSHP, HVTS HP

Установки для испытания основной изоляции кабеля с бумажно-масляной изоляцией

HVTS-HP — аппарат испытательный

Код товара: 37460
  • 58286-14
    8 вариантов исполнения

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      58286-14 до 15.07.2024

    • Производитель

      ХарьковЭнергоПрибор, Украина

    Назначение испытательного аппарата HVTS-HP:

    Аппарат испытательный HVTS-HP - универсальная серия приборов (с возможностью укомплектования высоковольтными блоками 10 - 350 кВ до 70 кВА), предназначеных для испытания изоляции силовых кабелей и твердых диэлектриков напряжением постоянного тока величиной до 140 кВ, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением величиной до 100 кВ частотой 50 Гц.

    Основным отличием аппаратов серии HVTS-HP от аппаратов HVTS-70/50 является повышенная выходная мощность. Имеется два стандартных исполнения:

  • Технические характеристики испытательного аппарата HVTS-HP:

    Параметр Значение
    HVTS-HP 70/55-7,5, HVTS-HP 70/55-17,5 HVTS-HP 70/100-7,5, HVTS-HP 70/100-17,5 HVTS-HP 100/100-7,5, HVTS-HP 100/100-17,5 HVTS-HP 140/100-7,5, HVTS-HP 140/100-17,5
    Диапазон устанавливаемых значений напряжения переменного тока на выходе, кВ 0,5 – 55 1 – 100
    Диапазон устанавливаемых значений напряжения постоянного тока на выходе, кВ 0,5 – 70 1 – 100 1 - 140
    Максимальное значение силы переменного тока на выходе, мА 130-300 75 – 175
    Максимальное значение силы постоянного тока на выходе, мА 90 (200) 30 (65) 40 (90) 55 (125)
    Диапазон измерения напряжения переменного тока на выходе, кВ 3 – 55 3 – 100
    Диапазон измерения напряжения постоянного тока на выходе, кВ 3 – 70 3 - 100 3 - 140
    Диапазон измерения силы переменного тока на выходе, мА 1 - 130 (1 - 300) 1 – 75 (1 - 175)
    Диапазон измерения силы постоянного тока на выходе, мА 1 – 90 (1 – 200) 1 – 30 (1 – 65) 1 - 40 (1 - 90) 1 - 55 (1 - 125)
    Границы относительной погрешности измерения ± 3 %
    Напряжение питающей сети, В 220 ± 22
    Память для хранения конфигураций 220 ± 22
    Частота питающей сети, Гц 50 ± 1
    Температура окружающей среды, °C от +1 до +35
    Относительная влажность до 80% при температуре +25 °С
    Атмосферное давление 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.)

  • Комплект поставки HVTS-HP

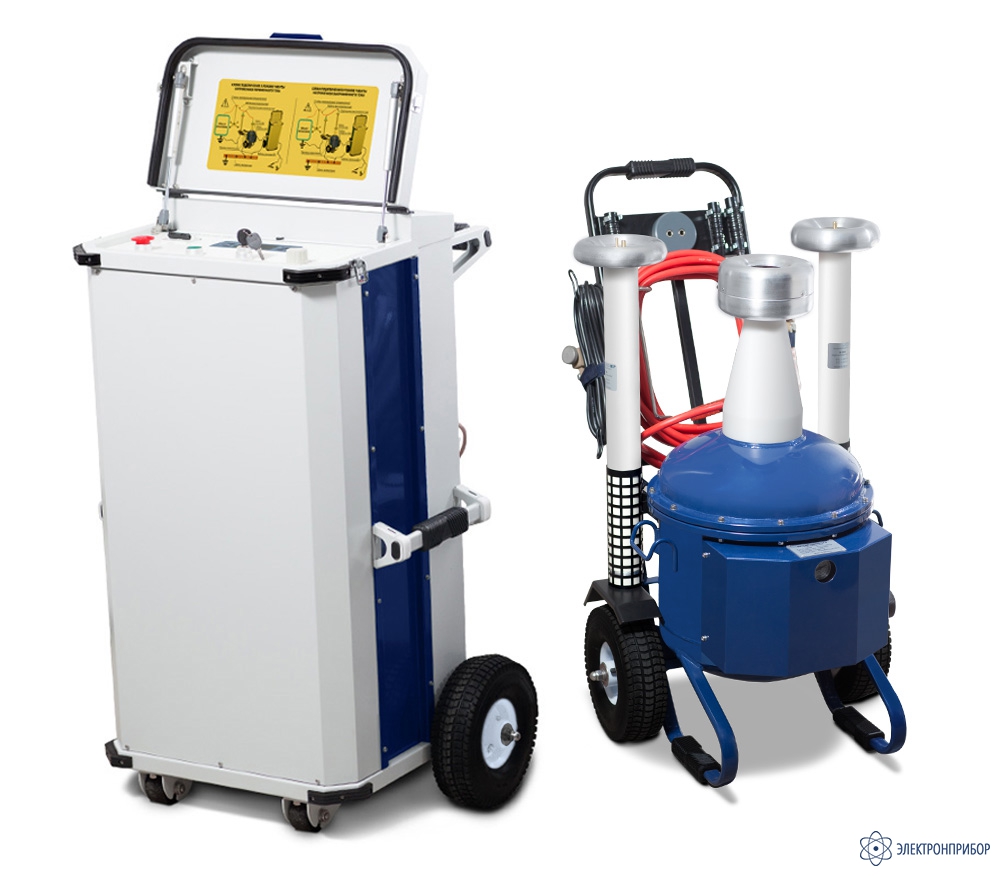

    № Наименование Количество

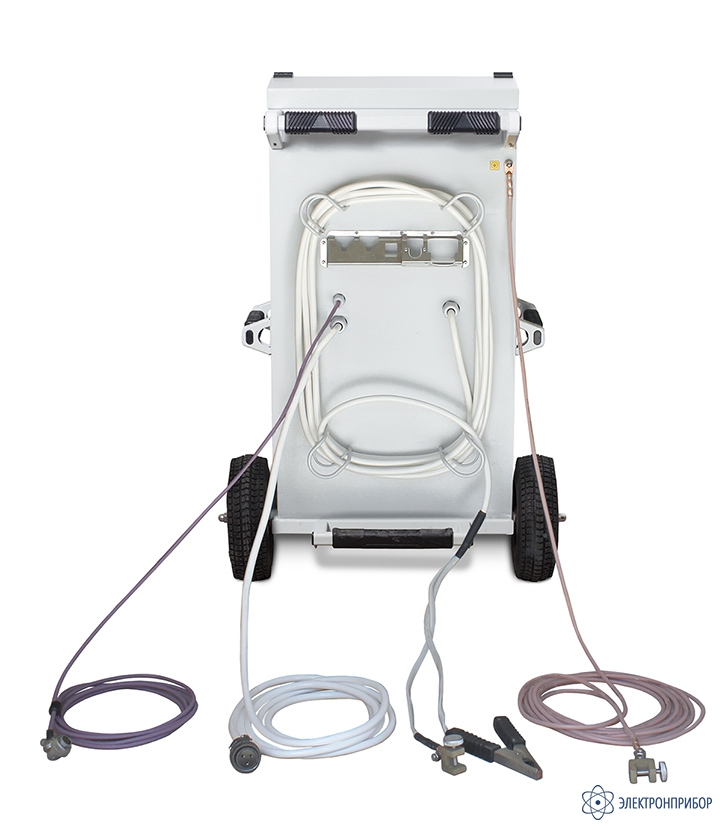

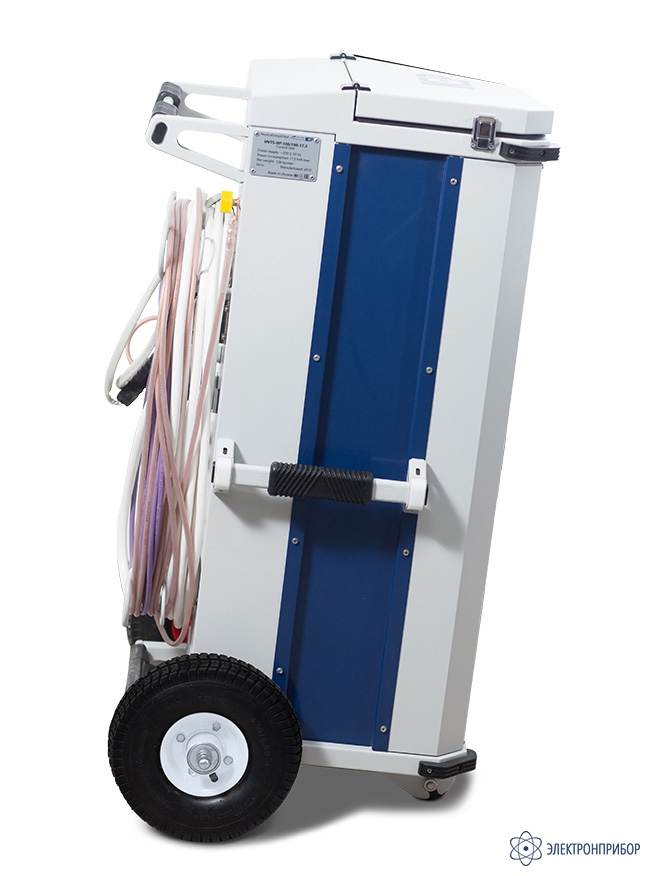

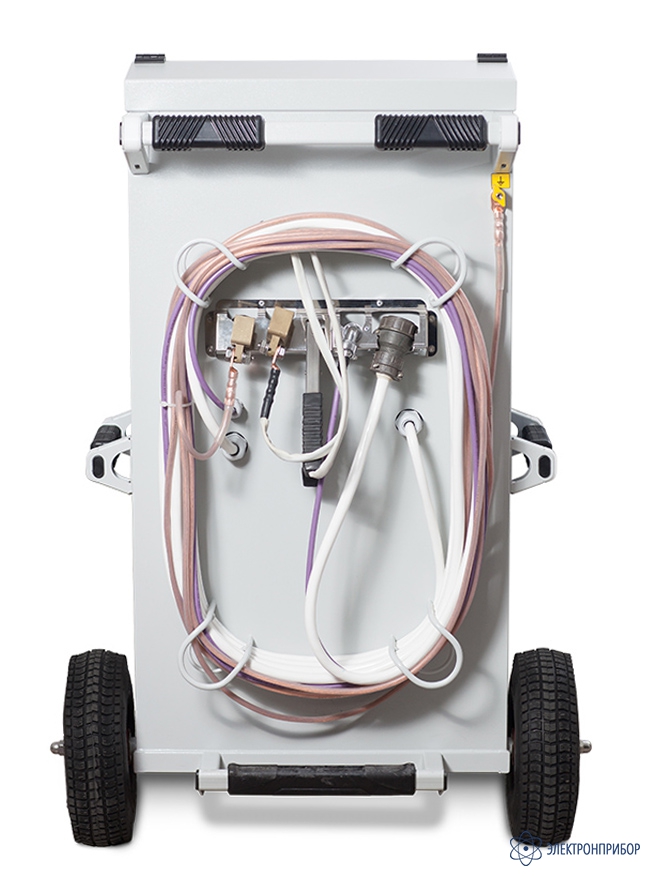

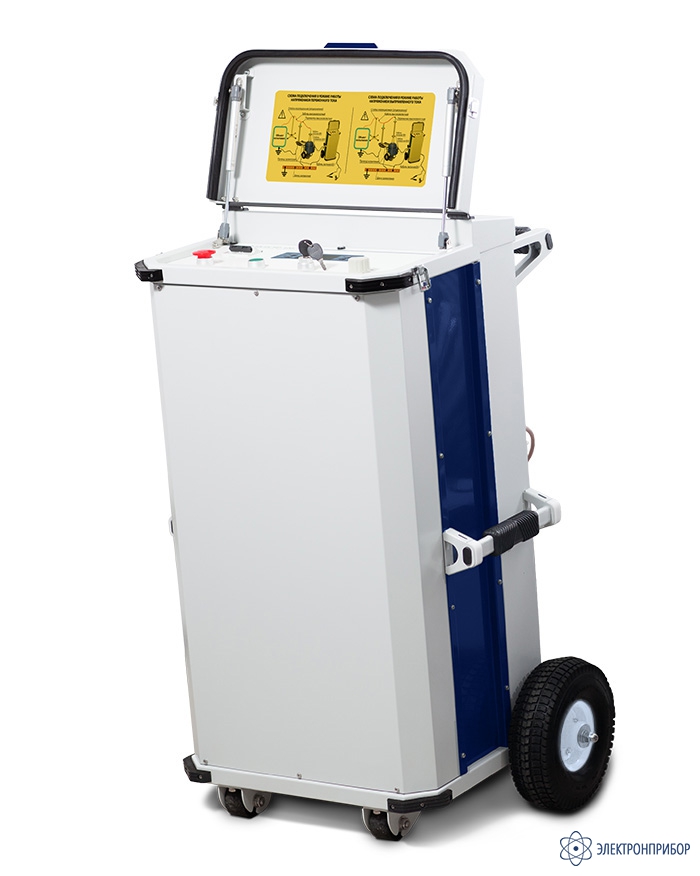

    1. Блок управления HVTS-HP (выбранной модификации) совмещен на одной тележке с регулятором VT-40 1

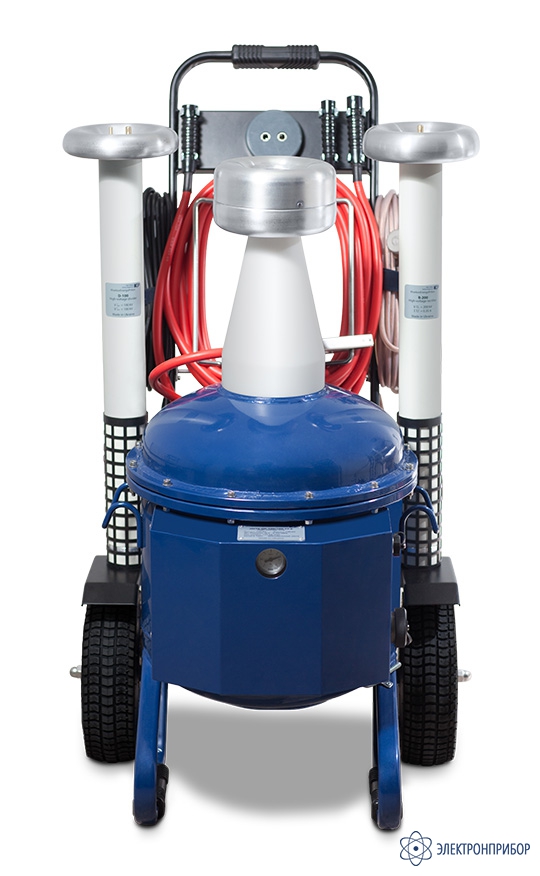

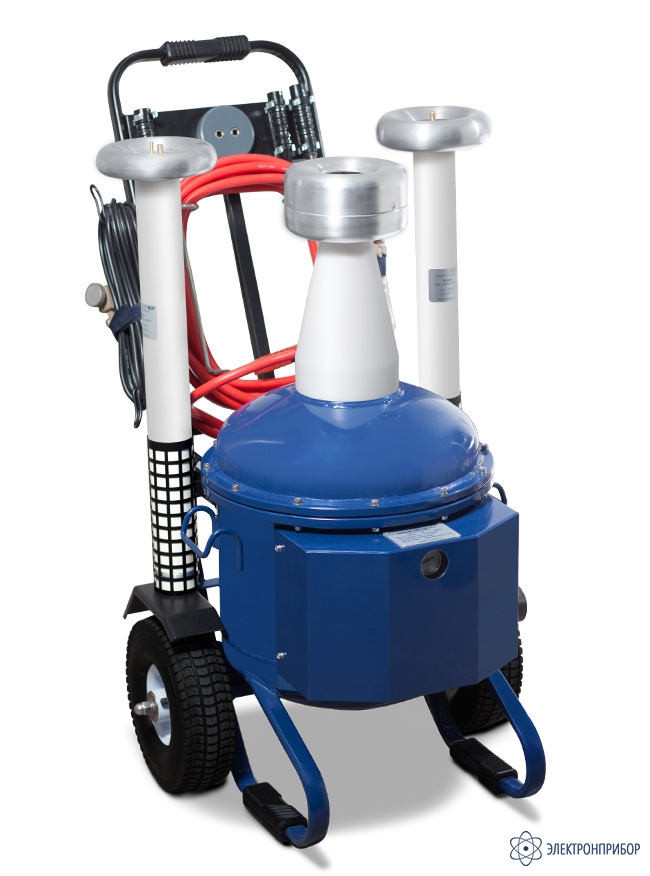

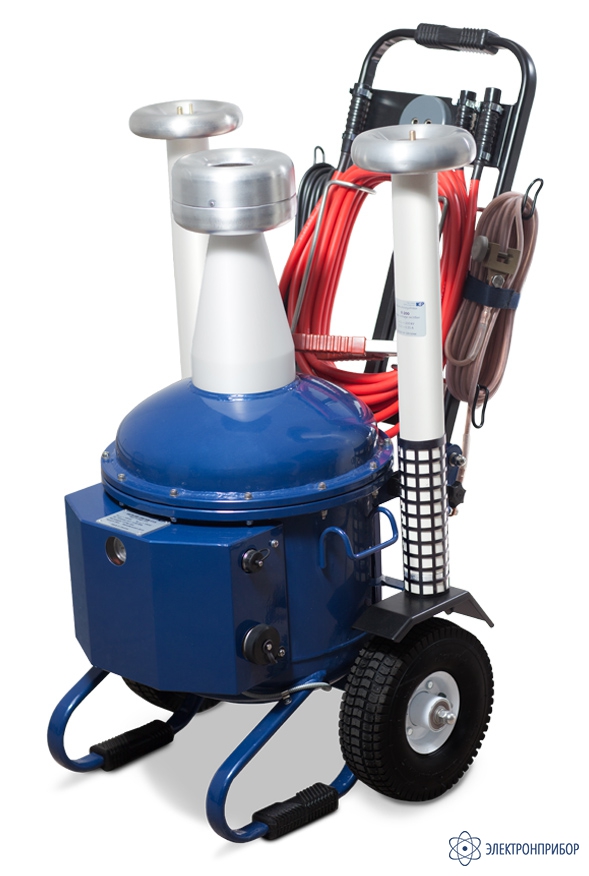

    2. ВТр ТИОГ-100 на передвижной тележке в комплекте с делителем напряжения, заземлителем и выпрямителем 1
    3. Кабель сетевой длиной 10 м на барабане, 4х4 мм2 1
    4. Провод заземления длиной 10 м на барабане, 10 мм2 2
    5. Провод высоковольтный длиной 10 м, Uисп.= 70 кВ 1
    6. Руководство по эксплуатации 1
    7. Паспорт 1

  • Модификации HVTS-HP

    Подберите модификацию по параметрам

    Диапазон устанавливаемых значений напряжения постоянного тока на выходе, кВ
    Диапазон устанавливаемых значений напряжения переменного тока на выходе, кВ
    Выходная мощность
