СКАТ 100 Ц С, СКАТ100ЦС

Установки для испытания основной изоляции кабеля с бумажно-масляной изоляцией

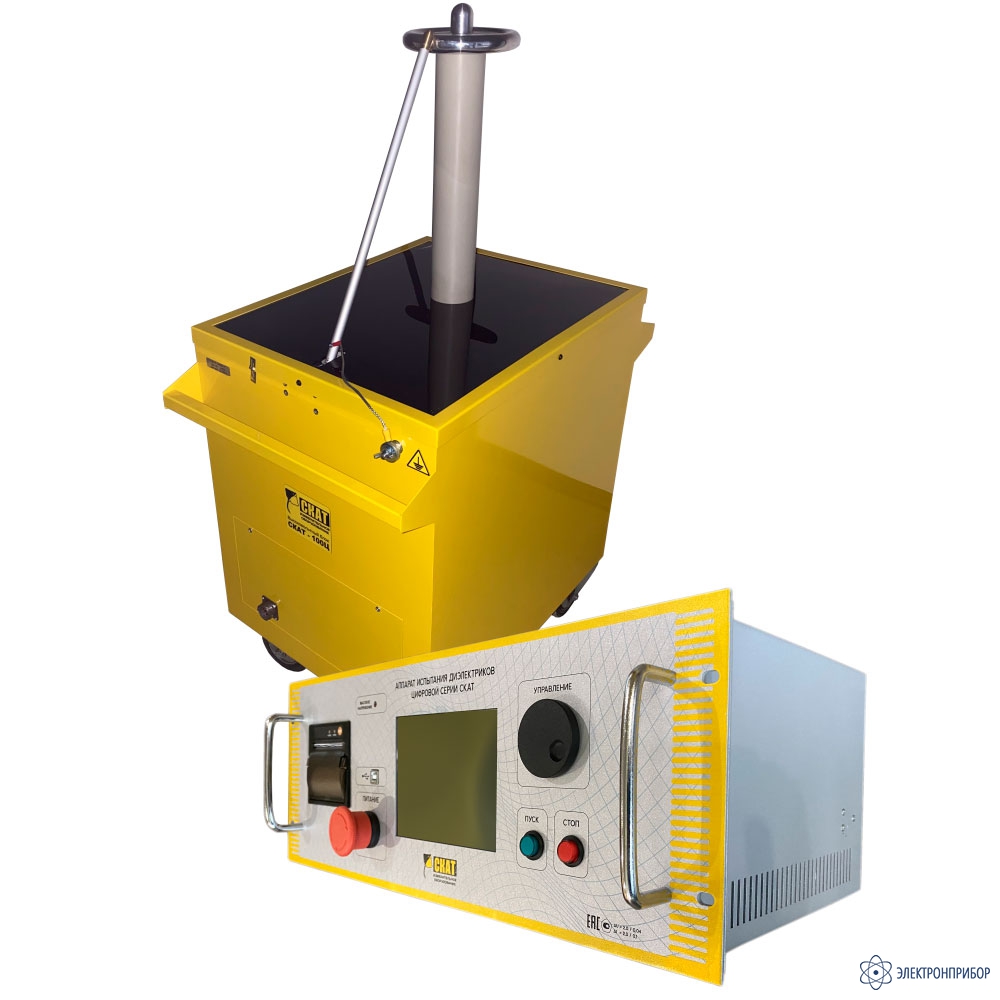

СКАТ-100Ц-С — аппарат испытания диэлектриков цифровой (измерительный блок для монтажа в стойку, высоковольтный блок 100 кВ в металлическом корпусе)

Код товара: 72163
  • 87761-22

    • Гарантия

      1.5 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      87761-22 до 20.12.2027

    Сертификаты

    Назначение аппарата испытания диэлектриков цифрового СКАТ-100Ц-С:

    Аппарат предназначен для испытания и диагностирования изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытания которых требуется высокое напряжение. Также может использоваться как генератор высокого напряжения переменного и постоянного тока.

    Описание аппарата испытания диэлектриков цифрового СКАТ-100Ц-С:

    Аппарат имеет яркий шестидюймовый жидкокристаллический дисплей с подробным отображением всех основных и дополнительных параметров испытания (действующее значение тока и напряжения, амплитудное значение напряжения, среднее значение выходного тока, выходная мощность, ток утечки за 10 сек).

    Аппарат СКАТ-100Ц-С обладает расширенным функционалом. В дополнение к ручному и автоматическому режиму реализован режим испытания по встроенным программам — прибор наберет заданное напряжение c заданной в программе скоростью автоматически, выдержит заданное время, снимет напряжение и выдаст полный отчет на экране. Параметры и названия 10 программ можно редактировать с помощью пользовательского меню. Отчеты последних 50 испытаний сохраняются в энергонезависимой памяти, доступны для просмотра и печати с помощью подключаемого по RS232 принтера (опционально). Имеются часы реального времени.

    Присутствует автоматический режим предварительного прожига дефектной изоляции. Этот режим используется при пробое изоляции в муфтах и при заплывающих пробоях для снижения пробивного напряжения до уровня рабочего напряжения установок прожига. Также этот режим можно использовать для заряда конденсаторов в генераторах акустических ударных волн.

    Вариант СКАТ-100Ц-С имеет исполнение блока управления в кейсе. Исполнение высоковольтного блока в стальном корпусе.

  • Технические характеристики аппарата испытания диэлектриков цифрового СКАТ-100Ц-C:

    Параметр Значение
    Испытание напряжением постоянного тока (DC)
    Выходное напряжение Диапазон регулирования, кВ от 1 до 101
    Диапазон измерений, кВ от 3 до 100
    Пределы допускаемой относительной погрешности измерений, % ± (2,0+0,04·((100/U)-1)),где  U - измеренное значение, кВ
    Амплитуда пульсаций, % 3
    Полярность напряжения постоянного тока отрицательная (опционально - положительная)
    Выходной ток Максимальный уровень, мА 15
    Диапазон измерений, мА от 0,1 до 15
    Пределы допускаемой относительной погрешности измерений, % ± (2,0+0,1·((15/I-1)), где I - измеренное значение, мА
    Испытание напряжением переменного тока (AC)
    Выходное напряжение Диапазон регулирования, кВ от 1 до 71
    Диапазон измерений, кВ от 3 до 70
    Пределы допускаемой относительной погрешности измерений, % ± (2,0+0,04·(70/U)-1)), U - измеренное значение, кВ
    Амплитуда пульсаций, % 5
    Выходной ток Максимальный уровень, мА 35
    Диапазон измерений, мА от 0,1 до 35
    Пределы допускаемой относительной погрешности измерений, % ± (2,0+0,1·((35/I-1)), I - измеренное значение, мА
    Емкость допустимой нагрузки при максимальном напряжении до 2,5 нФ
    Системные параметры
    Режимы испытания Ручной
    Автоматический
    По программе
    Скорость изменения напряжения, кВ/с 0,5; 1; 2; 5
    Интерфейсы
    Индикация Шестидюймовый жидкокристаллический дисплей
    Управление аппаратом Кнопочное и с помощью энкодера
    Безопасность
    Заземление Защитное заземление
    Автоматический заземлитель
    Защита Защита от превышения допустимого напряжения и тока
    Отключение при пробое в нагрузке
    Защита от перегрева высоковольтного блока
    Внешняя сигнальная лампа (опция)
    Системы отключения высокого напряжения Кнопка аварийного отключения
    Защитная блокировка (опция)
    Параметры питания и потребления
    Напряжение питающей сети переменного тока, В от 198 до 242
    Частота питающей сети, Гц от 49 до 51
    Максимальная потребляемая мощность 2800 В•А
    Максимальный потребляемый ток, А 15
    Габаритные размеры и вес
    Габаритные размеры, В*Ш*Д:
    Блок управления
    Высоковольтный блок
    420*340*220 мм
    1020*420*650 мм
    Масса:
    Блок управления
    Высоковольтный блок
    14 кг
    80 кг

  • Комплект поставки СКАТ-100Ц-С

    № Наименование Количество
    1 Блок управления (измерительный блок) для монтажа в стойку 1
    2 Высоковольтный блок 100 кВ в металлическом корпусе 1
    3 Кабель соединительный (4±0,1) м 1
    5 Кабель сетевой (4±0,1) м 250В 16А 1
    4 Провод заземления (4±0,1) м сечение 4 мм2 2
    7 Вставка плавкая 15 А (керамический предохранитель 6,35х30 мм) 2
    6 Вилка разъема для подключения сигнальных цепей (FQ14-6TJ) 1
    8 Паспорт 1
    9 Руководство по эксплуатации 1
