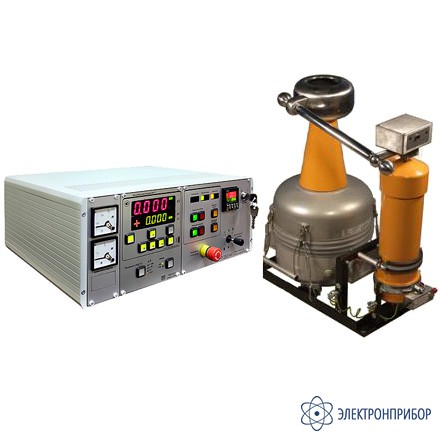

УИВ-20 — установка для испытания высоким напряжением

Код товара: 43088
  • 3 варианта исполнения

    • Гарантия

      1 год

    Описание установки для испытания высоким напряжением УИВ:

    Установки УИВ предназначены для испытаний изоляции электрооборудования высоким напряжением промышленной частоты 50 Гц.

    Установки выпускаются в трех исполнениях:

    1) Переносные (без индекса в наименовании): УИВ-15/7,5, УИВ-15/15, УИВ-20/20, УИВ-50/7,5, УИВ-100/20.

    Переносные установки серии УИВ применяются для оснащения испытательных лабораторий, станций и стендов промышленных предприятий, учебных заведений, а также для проведения испытаний изоляции электрооборудования в полевых условиях. Для обеспечения безопасности работы оператора в полевых условиях пульты управления установками имеют II степень защиты от поражения электрическим током (двойная и усиленная изоляция).

    Пульты управления и испытательные трансформаторы переносных установок снабжены ручками для переноски и их масса не превышает разрешенные 50 кг. Малые габариты и вес позволяют перевозить установку даже в легковом автомобиле.

    Все электрические соединения частей установки выполнены разъемными. Набор кабелей с индивидуальными, фиксирующимися разъемами обеспечивает время подготовки к испытаниям (перевод установок из транспортного положения в испытательное) не более 5 минут.

    В трансформаторе и делителе напряжения в качестве изоляционной среды используется элегаз. Ввиду малых объемов и давления (малой запасенной энергии) они относятся к лабораторному оборудованию, и, согласно «Правилам устройства и эксплуатации сосудов, работающим под давлением», не требуется их регистрации как сосудов, работающих под давлением, учета, специального обращения и мер при транспортировании.

    2) В транспортном исполнении (с индексом Т в наименовании): УИВ-100/20T.

    Установка смонтирована в специальных транспортных кейсах на колесах.

    3) Для встраивания в мобильные передвижные лаборатории (с индексом М в наименовании): УИВ-15/7,5М, УИВ-20/7,5М, УИВ-20/20М, УИВ-50/7,5М, УИВ-100/7,5М, УИВ-100/7,5-130М, УИВ-100/20М, УИВ-150/18М.

    От переносных установок их отличает размещение высоковольтных элементов, соединенных некоронирующей ошиновкой, на общей раме в виде единого высоковольтного блока, и конструкция заземляемого пульта управления в виде стандартного 19-ти дюймового металлического корпуса-крейта. В комплект рамы добавлены специальные амортизаторы. Такая конструкция дает возможность получения испытательных напряжений в ограниченных пространствах передвижных лабораторий и обеспечивает надежность эксплуатации установок в условиях транспортной тряски.

    Дополнительные устройства установки для испытания высоким напряжением УИВ-М:

    По желанию заказчика в состав поставки установок УИВ-М может быть включен ряд дополнительные приборов и устройств:

  • Технические характеристики установки для испытания высоким напряжением УИВ и УИВ-М:

    Параметр УИВ-150/18М УИВ-100/20Т, УИВ-100/20, УИВ-100/20М УИВ-100/7,5, УИВ-100/7,5М, УИВ-100/7,5-130М УИВ-50/7,5, УИВ-50/7,5М УИВ-20/20М, УИВ-20/20 УИВ-20/7,5М УИВ-15/15 УИВ-15/7,5, УИВ-15/7,5М
    Номинальное напряжение, кВ 150 100 100 50 20 20 15 15/10*
    Номинальное напряжение питания, В 220 220 220 220 220 220 220 220
    Основной диапазон генерируемых напряжений, кВ 10 - 150 10-100 10-100 5-50 2 - 20 1 - 20 1-15 1-15
    Дополнительный диапазон генерируемых напряжений, кВ* - 1-10 1-10 1-5 - - нет нет
    Испытательное напряжение частоты 50 Гц, кВ 165 110 110 55 22 22 16,5 16,5
    Установившийся ток к.з., А, не менее 1,0 2,5 1,2 2,5 11 5,5/6,7 20,0 6,5/7,2*
    Минимальная емкость нагрузки, нФ 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0
    Максимальная емкость нагрузки при номинальном напряжении, нФ 2,6 5,9 1,9 8,5 140 60 210 105/170*
    Максимальная емкость при испытании цепей блокировки и управления, нФ 15 15 15 40 220 220 2000 330
    Испытательная мощность, кВА
    - длительный режим
    - повторно-кратковременный режим, ПВ 10%
    6,0
    18,0
    12,0
    20,0
    4,1
    7,8
    4,4
    7,5
    12,0 (9,4 - УИВ-20/20)
    20,0 (18,0 - УИВ-20/20)
    4,4
    7,2
    10,0
    15,0
    4,7
    7,4
    Номинальное напряжение постоянного тока, кВ** 150 70 УИВ-100/7,5, УИВ-100/7,5М - 70, УИВ-100/7,5-130М - 130 70 25 25 20 20
    Коэффициент пульсаций (холостой ход), %, не более** 3,0 1,0 2,0 2,0 1,0 3,0 2,0 2,0
    Максимальный ток нагрузки, мА** 50 50 УИВ-100/7,5 -10,
    УИВ-100/7,5М, УИВ-100/7,5-130М - 20    		 20 50 30 20 УИВ-15/7,5 - 20, УИВ-15/7,5М - 30
    Максимальная емкость нагрузки, мкФ** 5,0 7,0 2,0 5,0 5,0 5,0 5,0 5,0
    Максимальная потребляемая мощность, не более, кВА 14,0 13,5 4,4 4,4 14,5 4,4 13,5 5,0
    Погрешность измерения высокого напряжения, % 3,0 3,0 3,0 3,0 3,0 3,0 3,0 3,0
    Стабильность воспроизведения напряжений в диапазоне, % 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0
    Интенсивность ЧР при номинальном напряжении, пКл, не более 5,0 5,0 5,0 5,0 5,0 5,0 5,0 5,0
    Масса комплекта (нетто/брутто), кг 190/- УИВ-100/20Т - 185/240,
    УИВ-100/20, УИВ-100/20М - 175/210    		 85/110 80/105 85/- 80/- 175/210 75/100

    * — В знаменателе - значения для последовательного включения секций обмотки НН испытательного трансформатора.
    ** — При комплектовании установки УИВ-100 пультом ПУ 220-12/4,4 , а для установки УИВ-100/20(Т) пультом ПУ 220-31/14 с дополнительным блоком БПТ-220/22.
    *** — При комплектовании выпрямителем типа ДВЛ.

  • Комплект поставки УИВ-20

    № Наименование УИВ-100/20Т, УИВ-100/20, УИВ-100/7,5, УИВ-50/7,5, УИВ-15/15, УИВ-15/7,5

    УИВ-100/7,5-130М, УИВ-100/7,5М, УИВ-50/7,5М, УИВ-20/7,5М, УИВ-15/7,5М

    		 УИВ-150/18М, УИВ-100/20М, УИВ-20/20М
    1 Трансформатор испытательный ИОГ-хх 1 1 1
    2 Пульт управления ПУ 220-11/4,4 1 - -
    3 Пульт управления ПУ 220-21/4,4 - 1 -
    4 Пульт управления ПУ 220-31/14 с регулятором РН 220/14 - - 1
    5 Делитель напряжения ДН-ххЕ(О) 1 1 1
    6 Диод ДВЛ-150-2 - 1 1
    7 Комплект кабелей 1 1 1
    8 Руководство по эксплуатации установки (включает в себя методику периодической аттестации установки) 1 1 1
    9 Руководство по эксплуатации вольтметра ВА 11 1 1 1
    10 Руководство по эксплуатации делителя напряжения ДН-ххЕ(О) 1 1 1
    11 Аттестат на установку 1 1 1

    Доплнительная комплектация УИВ:

    (поставляется за отдельную плату)

    № Наименование Цена
    1 Встроенный таймер в пульт управления По запросу
    2 Делитель напряжения ДН-10ЕО По запросу
    3 Диод выпрямительный ДВЛ-150 По запросу
    4 Оптоизолированный датчик тока СМД-10 По запросу
    5 ПУ 220-12/4,4 (заменяет ПУ 220-11/4,4) По запросу
    6 Разрядное сопротивление По запросу
    7 Тележка для перемещения установки По запросу
    8 Транспортная тара (футляры по ГОСТ 14225-83) По запросу
    9 Трансформатор испытательный ИОГ-хх(Р) По запросу
    10 Штанга для наложения заземления По запросу

    Доплнительная комплектация УИВ-М:

    (поставляется за отдельную плату)

    № Наименование Цена
    1 Оптоизолированный датчик тока СМД По запросу
    2 Съемный элегазовый проходной изолятор ИПЭ-100 По запросу
    3 Устройство снятия заряда УСЗ-100 По запросу
