УВУ 50 70Л, УВУ5070Л
УВУ-50/70Л — высоковольтная испытательная установка
Код товара: 47129-

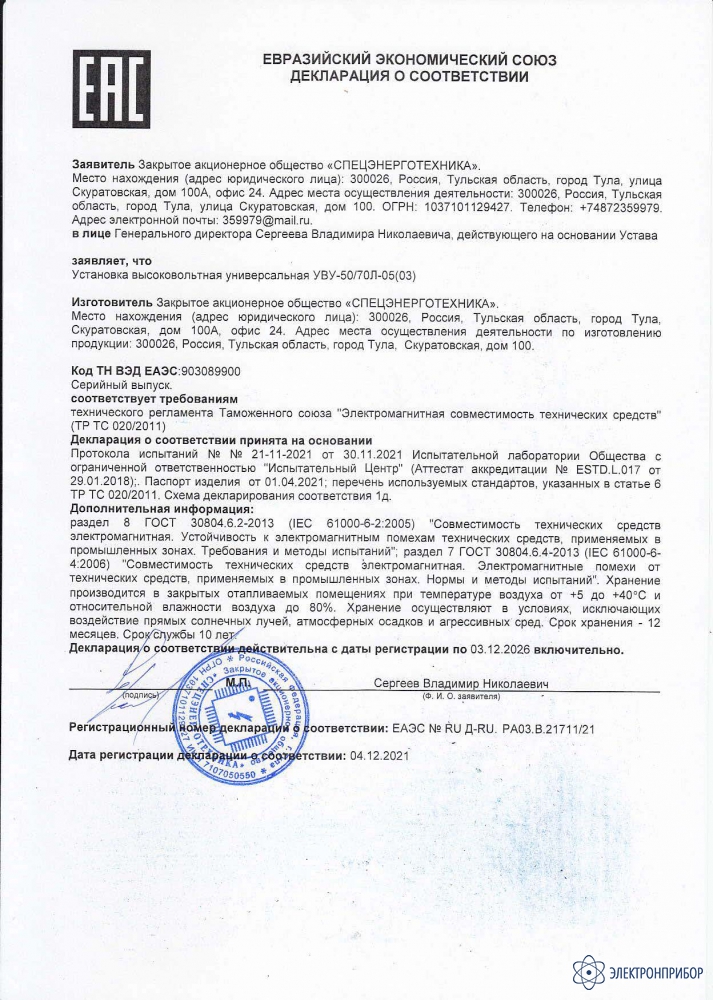

Сертификаты
Назначение высоковольтной испытательной установки УВУ-50/70Л:
Испытательно-прожигающая установка УВУ-50/70Л предназначена для испытания электрической прочности изоляции силовых высоковольтных кабелей, различных электроизоляционных материалов и электрооборудования по параметрам: напряжение пробоя, ток утечки или ток выключения, а также для предварительного прожига дефектной изоляции силовых кабелей.
Описание высоковольтной испытательной установки УВУ-50/70Л:

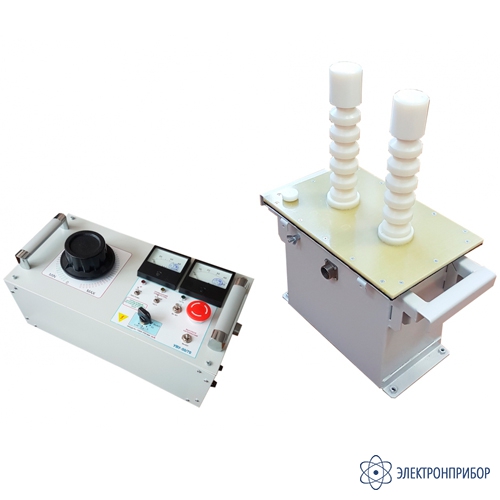

Высоковольтная испытательная установка УВУ-50/70Л состоит из двух блоков - высоковольтного и блока управления и имеет два режима работы: «ТЕСТ» и «ПРОЖИГ». Разъем для подключения наружного конечного выключателя и «0».
-
Технические характеристики высоковольтной испытательной установки УВУ-50/70Л:
Параметр УВУ-50/70Л-03 УВУ-50/70Л-05 УВУ-50/70Л-08 УВУ-50/70-031 УВУ-50/70-032 УВУ-50/70-035 Напряжения переменного тока на выходе не менее, кВ 0 – 50 Напряжения постоянного тока на выходе не менее, кВ 0 - 70 Переменный ток на выходе не менее, мА 1 – 20 1 – 50 1-80 1 – 10 1 – 50 Управление Ручное Ручное и автоматическое программируемое Дополнительные функции Прогрузка и первоначальный прожиг силовых кабелей - Работа с ПК Погрешность, % ± 3 % U сети, V 220 ± 22 / 50 ± 1 Масса высоковольтного блока 32 55 94 32 32 55 Масса блока управления 15 15 15 8 8 8 Габаритные размеры высоковольтного блока, мм 420х230х520 420х290х620 420х290х820 420х230х520 420х230х520 420х230х620 Габаритные размеры блока управления, мм 460х160х240 -
Комплект поставки УВУ-50/70Л
№ Наименование УВУ-50/70Л-03 УВУ-50/70Л-05 УВУ-50/70Л-08 1 Блок управления 1 1 1 2 Высоковольтный трансформатор 1 1 1 3 Комплект соединительных кабелей 1 1 1 4 Провода заземления 1 1 1 5 Руководство по эксплуатации 1 1 1 6 Аттестат первичный - - 1 7 Протокол первичной аттестации - - 1 8 Программа и методика аттестации - - 1 -
Дополнительная комплектация УВУ-50/70Л
-
Модификации УВУ-50/70Л
-
Файлы для УВУ-50/70Л
Файлы для УВУ-50/70Л
