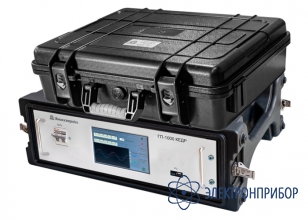

КП-1000 Кедр (в специализированном кейсе) — универсальный поисковый комплект

Код товара: 63790
  • Является модификацией КП-1000 Кедр

    • Гарантия

      1 год

    Назначение универсального поискового комплекта КП-1000 Кедр:

    Точный поиск повреждений изоляции высоковольтных кабелей.

    Универсальный поисковый комплект КП-1000 Кедр поставляется в двух модификациях, отличающихся наличием специализированного кейса:

    Особенности универсального поискового комплекта КП-1000 Кедр:

    • полная мощность составляет 3 кВА, активная мощность генератора 1 кВт, что значительно повышает эффективность поиска повреждений;
    • рабочие частоты кварцованы и не кратны промышленной частоте;
    • за счёт системы защит генератор может работать на нагрузках вплоть до короткого замыкания;
    • универсальный прибор поиска, совмещающий в себе режимы:
      - индукционный поиск;
      - акустический поиск;
      - акустико-электромагнитный поиск;
      - потенциальный метод;
    • возможность ввода других частот;
    • прибор прост в работе:
      - автоматическое согласование с нагрузкой по току и напряжению;
      - индикация выходного напряжения, тока нагрузки, индуктивности, сопротивления нагрузки;
      - микропроцессорное управление;
      - алгоритм управляемого резонанса реализован автоматически и не требует дополнительного вмешательства оператора;
      - прибор полностью безопасен в работе (для оператора, кабельных линий и для самого прибора).

  • Технические характеристики универсального поискового комплекта КП-1000 Кедр (в специализированном кейсе):

    Параметр Значение
    КП-1000 Кедр
    (стандартное исполнение)    		 КП-1000 Кедр
    (в специализированном кейсе)

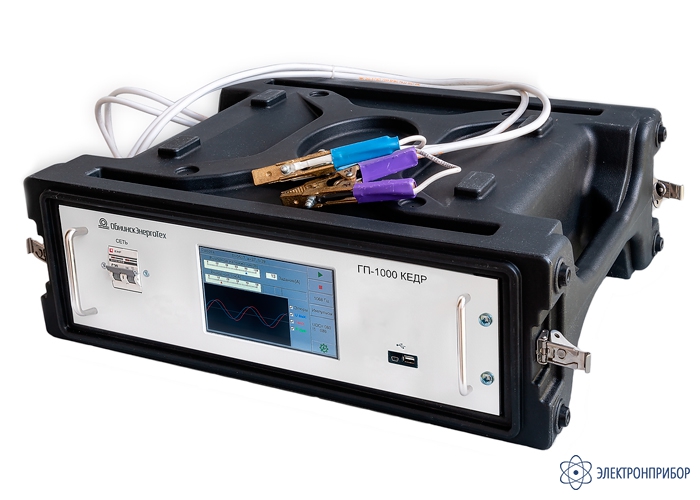

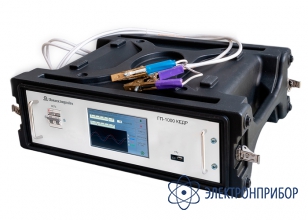

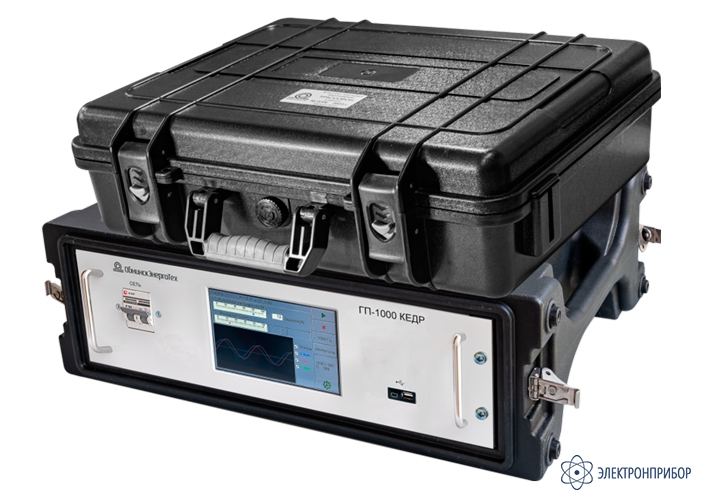

    Генератор звуковой ГП-1000 Кедр
    Напряжение питания, В 220±10%, 50 Гц
    Потребляемая мощность, не более, кВт 1,3
    Ток в нагрузке, А от 0 до 40
    Частота тока в нагрузке, Гц 480, 1068, 9791
    Действующее напряжение холостого хода на выходе, не более, В 550
    Максимальная активная выходная мощность, кВт 1,0
    Максимальная полная выходная мощность, кВА 5,0
    Форма выходного напряжения синусоидальная
    Режим формирования выходного напряжения постоянный/импульсный
    Режим работы:
    - автономный
    - дистанционный
    - время установления рабочего режима, не более, сек
    - продолжительность непрерывной работы
    - группа механического исполнения
    используются встроенные органы управления и индикации
    от компьютера посредством оптического канала связи
    15
    не ограничено
    М32 по ГОСТ 7516.1
    Габаритные размеры (ШхДхВ), не более, мм 480х480х135 590х620х210
    Масса, не более, кг 18 28
    Условия эксплуатации
    Температура окружающей среды, °C от -30 до +40
    Относительная влажность воздуха при t = + 20°C, не более, % 80
    Атмосферное давление, мм рт.ст. от 680 до 800
    Климатическое исполнение УХЛ 3 по ГОСТ 15150
    Параметр Значение

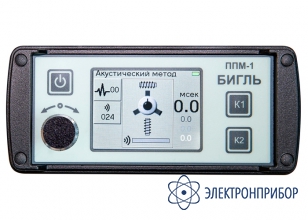

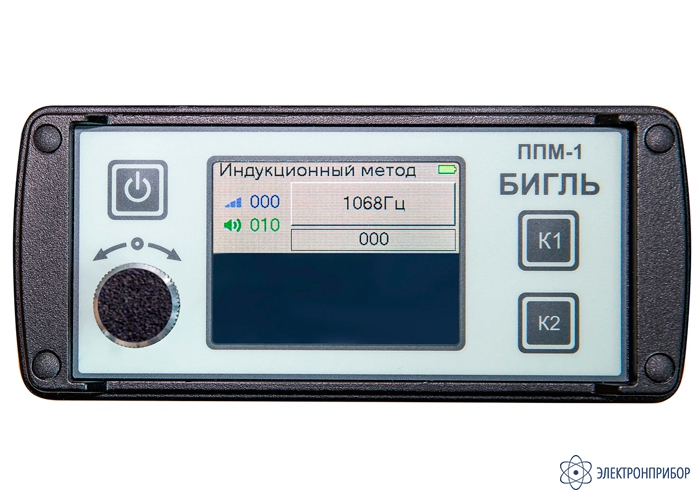

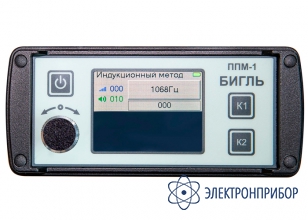

    Прибор поисковый ПП-01 Бигль
    Коэффициент усиления по индукционному каналу, не менее, дБ 72
    Коэффициент усиления по акустическому каналу, максимум, дБ 60
    Коэффициент усиления по магнитным каналам, максимум, дБ 60
    Регулировка коэффициента усиления, дБ 60
    Чувствительность индукционного канала, не более, мкВ 20
    Оценка уровня сигнала по громкости в наушниках и по стрелочному индикатору
    Полоса пропускания акустического канала, Гц от 200 до 2000
    Время установления рабочего режима, не более, секунд 5
    Встроенный аккумулятор Li-ion (18650), 3000 мАчас, штук 2
    Автоматический контроль уровня разряда аккумулятора есть
    Продолжительность работы до разряда аккумулятора, не менее, час 30
    Рабочая частота, Гц 50, 480, 1068, 9791
    Полоса пропускания на рабочей частоте, Гц:
    - на 50, 480, 1068 Гц
    - на 9791 Гц
    10
    100
    Режим работы без фильтров исходный сигнал (кроме 50 Гц)
    Заряд аккумуляторов от сетевого адаптера (без извлечения из батарейного отсека)
    Габаритные размеры, не более, мм 170х170х70
    Масса, кг 1,1 ± 0,1
    Антенна магнитная
    Органы индикации и управления нет
    Габаритные размеры, не более, мм 800
    Масса, не более, кг 0,380
    Рамка накладная
    Органы индикации и управления нет
    Рабочая частота, Гц 480, 1068
    Габаритные размеры, не более, мм 100х50
    Датчик акустический
    Органы индикации и управления нет
    Группа механического исполнения М25 по ГОСТ 30631
    Габаритные размеры измерительного блока, мм ∅ 100 × 195
    Масса датчика, кг 1,2 ± 0,1
    Условия эксплуатации
    Температура окружающей среды, °C от -30 до +40
    Относительная влажность воздуха при t = + 20°C, не более, % 80
    Атмосферное давление, мм рт.ст. от 680 до 800
    Климатическое исполнение УХЛ 3 по ГОСТ 15150
    Массогабаритные размеры ПП-01 Бигль
    Габаритные размеры (ШхДхВ), не более, мм 530х430х150
    Масса, не более, кг 8,2

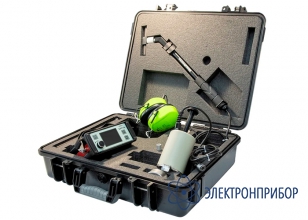

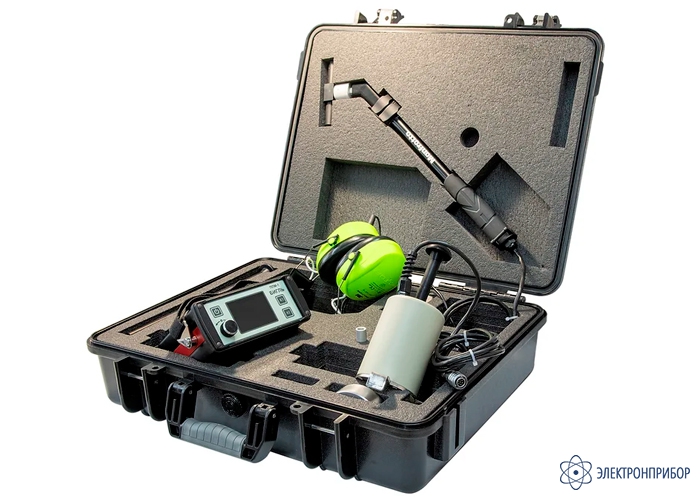

  • Комплект поставки КП-1000 Кедр (в специализированном кейсе)

    № Наименование Количество
    Генератор звуковой ГП-1000 Кедр
    1 Генератор звуковой ГП-1000 Кедр в выбранном исполнении 1
    2 Руководство по эксплуатации 1
    Прибор поисковый ПП-01 Бигль

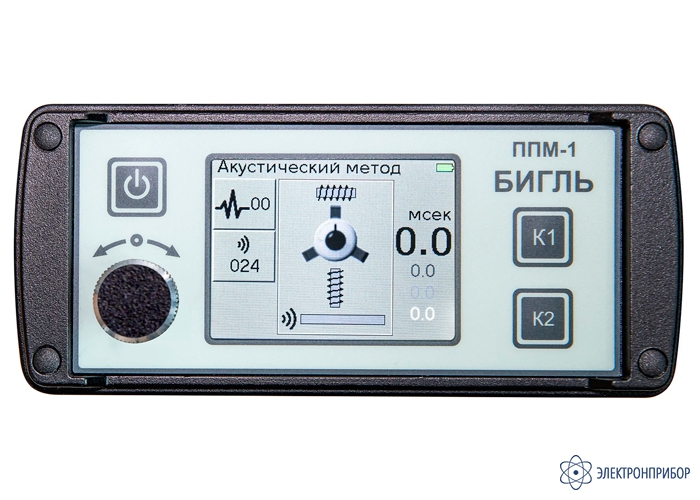

    1 Приемник ППМ-1 Бигль 1
    2 Антенна магнитная 1
    3 Рамка накладная 1
    4 Наушники 1
    5 Адаптер сетевой ROBITON IR12-2250S 1
    6 Датчик акустический в составе: 1
    7 Груз 1
    8 Штырь 1
    9 Стержень 1
    10 Съемная ручка 1
    11 Кейс транспортировочный 1
    12 Руководство по эксплуатации 1
