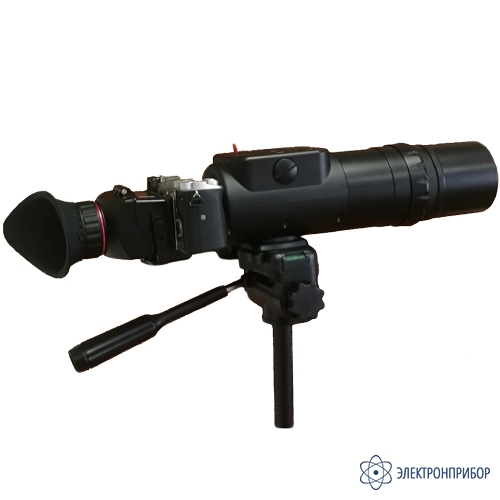

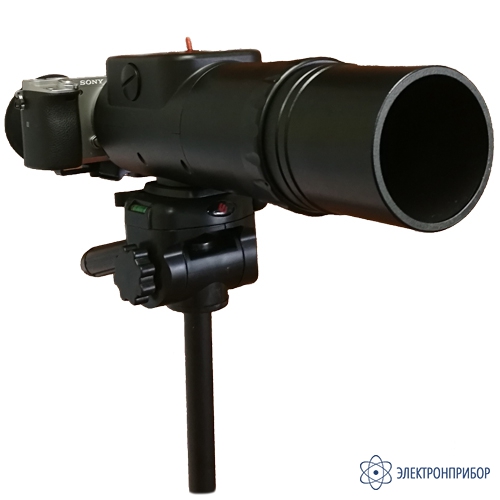

ФИЛИН-6+ — электронно-оптический дефектоскоп (ЭОД)
Код товара: 52500-
-
Гарантия
1 год
Назначение электронно-оптического дефектоскопа (ЭОД) ФИЛИН-6+:
Электронно-оптический дефектоскоп (ЭОД) Филин-6+ предназначен для дистанционного контроля высоковольтного энергетического оборудования находящегося под напряжением. В основе метода диагностики лежит определение характеристик коронных (КР) и поверхностно-частичных разрядов (ПЧР), а так же их зависимостей от величины напряжения и степени загрязнения изоляции. При помощи ЭОД возможно дистанционное обследование изоляции и оборудования.
Оптический контроль, при помощи данного прибора, позволяет с минимальными затратами времени, выявить и определить:
- Локацию очагов коронного разряда;
- Контроль подвесной фарфоровой изоляции;
- Контроль опорной фарфоровой изоляции;
- Оценка степени загрязнения изоляции;
- Контроль стеклянных изоляторов;
- Контроль подвесной полимерной изоляции;
- Контроль опорной полимерной изоляции;
- Контроль полупроводниковых покрытий стержней электрических машин, особенно при искусственном освещении в помещениях;
- Улучшенное качество работы в условиях сумерек и в помещениях при любом искусственном освещении;
- Увеличенная светочувствительность прибора. Коэффициент усиления яркости света, не менее - 40000;
- Другие возможности применения ЭОД, где необходимо регистрировать УФ излучение.
-
-
Технические характеристики электронно-оптического дефектоскопа (ЭОД) ФИЛИН-6+:
Параметр Значение Регистрация оптического излучения ПЧР с расстояния, м 4-50 Спектральный диапазон чувствительности без светофильтров, нм 240-650 Спектральный диапазон чувствительности с полосовыми фильтрами, нм 300-400 Спектральный диапазон чувствительности с диспергирующим фильтром, нм 360-560, 600-800 Коэффициент усиления яркости света, не менее 40000 Фокусное расстояние входного объектива, мм 130 Относительное отверстие (диафрагма) 1:2 Темновой фон (шум), кд/м2 не более 1,2·10-3 Напряжение питания, В 1,2-1,5 Потребляемый ток, мА 35 -
Комплект поставки ФИЛИН-6+
№ Наименование Количество 1 Электронно-оптический дефектоскоп (ЭОД) Филин-6+ 1 2 Кварцевый объектив 1 3 Бленда 1 4 Цифровая насадка PARD 1 5 Светофильтр полосовой типа УФС-2 1 6 Ручка, минишитатив 1 7 Стандартный штатив 1 8 Аккумулятор типа 18650 для прибора «Филин-6+» 1 9 Светодиодный фонарь 1 10 Карта памяти, типа microSD, 32 Гб 1 11 Ударопрочный кейс для транспортировки, с ложементом 1 -
