ИРК ПРО Гамма, ИРКПРОГамма

Рефлектометры для кабелей связи

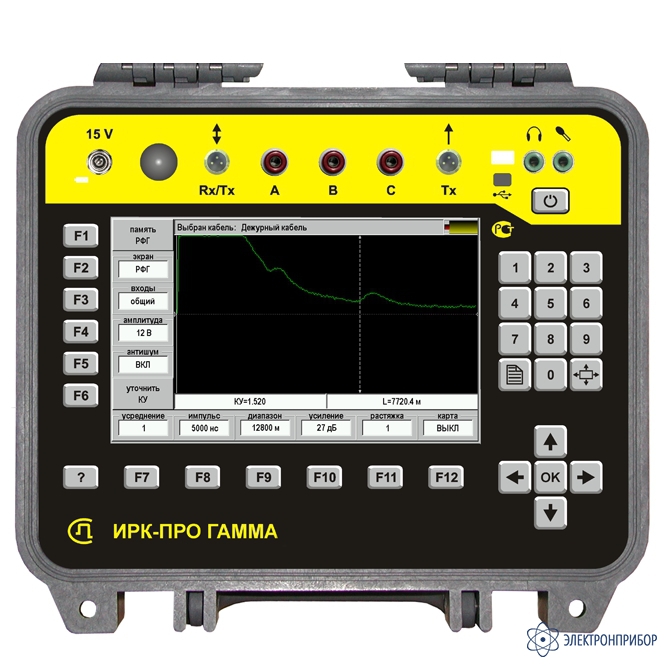

ИРК-ПРО Гамма — кабельный прибор

Код товара: 20050
  • в наличии
    57942-14

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      57942-14 до 17.06.2029

    • Производитель

      СВЯЗЬПРИБОР, Россия

    Сертификаты

    Назначение кабельного прибора ИРК-ПРО Гамма:

    Рефлектометр ИРК-ПРО Гамма предназначен для определения расстояния до места изменения волнового сопротивления всех типов кабелей: повреждения, муфты, длина, взаимное влияние, разбитость пар.

    Рефлектометр:

    • Определение расстояния до места изменения волнового сопротивления всех типов кабелей: повреждения, муфты, длина, взаимное влияние, разбитость пар;
    • Функция подавления шумов в условиях интенсивных помех. Стабилизация РФГ;
    • Функция «антилыжа» предназначена для выравнивания рефлектограммы при измерениях на длинных кабелях.;
    • Компенсация затухания в кабеле.

    DSP Рефлектометр:

    • Работа на длинных и проблемных кабелях;
    • Логарифмический масштаб, позволяющий просмотреть весь кабель без использования усиления;
    • Позиционирование измерительных курсоров по максимумам (минимумам).

    Мост:

    • Измерение расстояния до понижения изоляции кабеля;
    • Определение места обрыва или перепутывания жил кабеля;
    • Измерение сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей;
    • Работа с симметричными и несимметричными кабелями;
    • Автоматизация проведение измерений на многопарных кабелях.

    Ethernet:

    • Проверка связи с удаленными компьютерами по протоколу TCP/IP;
    • Проверка IPTV.

    Общие:

    • Система «мгновенный старт»;
    • Цветной сенсорный дисплей 800х480;
    • Многофункциональное меню;
    • Связь с компьютером через USB;
    • Запись результатов на внешний Flash накопитель;
    • Поддержка работы с компьютерной мышкой;
    • Поддержка базы данных кабелей;
    • Работа с удаленным FTP сервером.

  • Технические характеристики кабельного прибора ИРК-ПРО Гамма:

    Параметр Значение
    Рефлектометр
    Диапазоны измеряемых рефлектометром расстояний 131, 262, 523, 1046, 2093, 4186, 8371, 16742, 33485, 66970м
    Максимальное разрешение 0,2 м
    Перекрываемое затухание Не менее 80 дБ
    Регулируемая амплитуда зондирующего импульса 6...18 В с шагом 1 В
    Длительность зондирующего импульса 16...30000 нс
    Количество усреднений 2, 4, 8, 16, 32, 64, 128, 256, 512
    Диапазон установки коэффициента укорочения 1...7 с шагом 0,001
    Измерительный мост ИРК-ПРО
    Диапазон измерения сопротивления изоляции 1 кОм – 50000 МОм
    Диапазон измерения электрической емкости 0,1 – 2000 нФ
    Диапазон измерения сопротивления шлейфа 0 – 10 кОм
    Испытательное напряжение 180 В
    Диапазон Rп в месте повреждения изоляции 0 – 20 МОм
    Диапазон измерения напряжения 0 – 300 В
    Максимальная погрешность определения расстояния до места повреждения изоляции Для Rп = 0 – 3 МОм
    0,1%+1м
    Максимальная погрешность измерения сопротивления шлейфа в диапазоне 0...3000 Ом 0,1%+1 ед.
    3 кОм...10 кОм 0,1 кОм
    Максимальная погрешность измерения омической асимметрии 0,1%+1 ед.
    Максимальная погрешность измерения сопротивления изоляции В диапазоне 0...999 кОм 2%+1 ед.
    В диапазоне 1МОм...999Мом 2%+1 ед.
    В диапазоне 1000МОм...4999Мом 5%+1 ед.
    В диапазоне 5000МОм...10000Мом 10% +1 ед.
    В диапазоне >10000МОм Не нормируется
    Максимальная погрешность измерения электрической емкости 2%+1 ед.
    1 ед. равна значению самого младшего разряда числа, выводимого на экран
    Общие характеристики
    Питание прибора от встроенного аккумулятора Li-Ion 7,2В 4,4 А/ч
    Потребляемая мощность не более 7 Вт
    Габариты 270 х 240 х 120 мм
    Вес 2,5 кг

  • Комплект поставки ИРК-ПРО Гамма

    № Наименование Количество
    1 Кабельный прибор ИРК-ПРО Гамма 1
    2 Набор проводов 1
    3 Сетевой адаптер 1
    4 Руководство по эксплуатации 1

  • Файлы для ИРК-ПРО Гамма

Файлы для ИРК-ПРО Гамма
