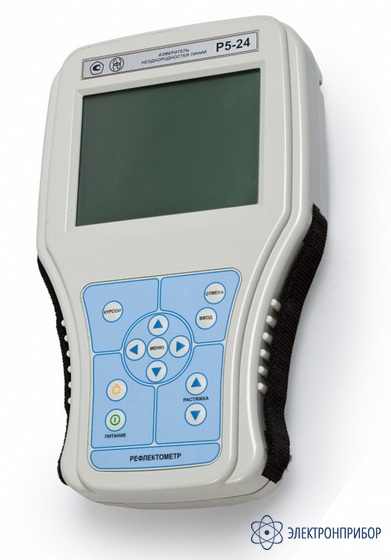

Р5-24 — измеритель неоднородностей линий (цифровой рефлектометр)

Код товара: 26527
  • 45684-10

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      45684-10 до 26.08.2021

    Назначение прибора Р5-24:

    Портативный цифровой рефлектометр предназначен для проведения основных измерений на протяженных кабелях (коаксиальных, силовых, связи и т.д.) длиной до 100 км; обнаружения повреждения и определения его характера (обрыв, короткое замыкание, утечка, нарушение контакта, вставки и др.); определения расстояния до повреждения или неоднородности.

  • Технические характеристики прибора Р5-24:

    Параметр Значения
    Диапазоны измерения расстояния (0 - 0,03), (0 - 0,1), (0 - 0,3),(0 - 1), (0 - 3), (0 - 10), (0- 30), (0- 100) км
    Основные погрешности измерения расстояния 0,3 % (на диапазоне 300 - 100 км)
    1 % (на диапазоне 30, 100 м)
    Пределы установки коэффициента укорочения 1,000-7,000
    Минимальное измеряемое расстояние (при Ку=1,500) 1 м
    Длительность зондирующего импульса от 10 нс до 10 мкс
    Амплитуда зондирующего импульса на нагрузке 50 Ом
    при длительности до 50 нс 2,5 В
    при длительности более 50 нс (3,5-30) В
    Внутренняя энергонезависимая память запоминание не менее 100 рефлектограмм
    Внешний порт RS-232 С
    Перекрываемое затухание 80 дБ
    Диапазон выходных сопротивлений (30 - 470) Ом
    Электропитание
    от сети переменного тока 220 В, 50 Гц
    максимальная потребляемая мощность 22 ВА
    от сети постоянного тока 10-18 А
    максимальная мощность 12 Вт
    от автономного источника Nicd(NiMh) аккумуляторы 4хАА 2000 mAh (мАч)
    время непрерывной работы от аккумуляторов 2 ч
    Габаритные размеры 315×180×60 мм
    Масса измерителя с блоком питания 1,9 кг
    Условия эксплуатации
    Диапазон рабочих температур от -20 до +50 °С
    Относительная влажность при температуре +25 °С 98%
