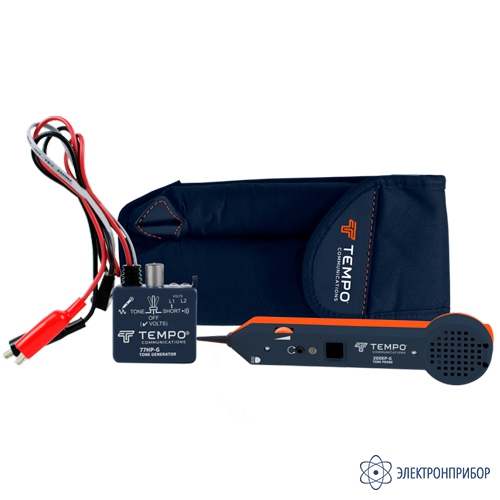

Tempo 701K-G — тестовый набор для прозвонки проводов
Код товара: 30316-
-
Гарантия
1 год
-
Производитель
-
Артикул
GT-701K-G
Назначение тестового набора для прозвонки проводов Tempo 701K-G:

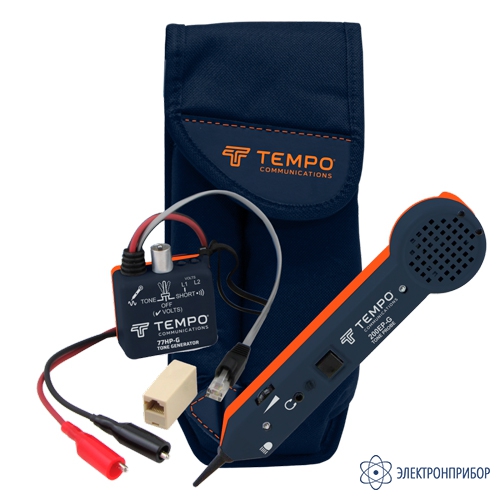

Tempo 701K-G - набор тестовых приборов для обслуживания телефонных кабелей, кабелей передачи данных и видео. Благодаря высокой надежности и прекрасным техническим характеристикам он давно завоевал доверие пользователей и уже длительное время удерживает мировое лидерство среди аналогичных приборов. Набор применяется для точного определения целостности проводки, поиска нужного провода в толстом пучке кабелей идентификации нужного порта на кроссе, организации канала служебной связи между монтажниками и определения полярности телефонных линий, трассировки кабеля. Tempo 701K-G состоит из тонального генератора 77HP-G и индуктивного щупа 200EP-G.
Тестовый набор Tempo 701K-G поможет Вам:
- Найти нужную пару или жилу в проводе (UTP/FTP);
- Отобрать "свой" провод из пучка других;
- Выполнить трассировку кабеля в стене;
- Определить порт на патч-панеле который соответствует определенной розетке;
- Проверить полярность линии; определить наличие замыкания жил (со звуковой индикацией);
- Проверить целостность цепи;
- Определить наличие постоянного/переменного напряжения в паре;
- Подать напряжение для питания микрофона телефонной трубки;
- Уудобная транспортировка и хранение в сумке с двумя отсеками и креплением к ремню.
Особенности тестового набора для прозвонки проводов Tempo 701K-G:
- Идентификация нужной пары или порта на кроссе;
- Отбор кабелей из пучка;
- Трассировка кабелей в стене;
- Определение наличия постоянного/переменного напряжения в линии;
- Определение полярности телефонной линии (2 линии);
- Определение наличия короткого замыкания (звуковой сигнал и LED индикатор);
- Проверка целостности цепи;
- Организация канала служебной связи (подача питающего напряжения 4,6 В для микрофона тестовой телефонной трубки);
- Сопряжение с гарнитурой или тестовой телефонной трубкой;
- Мощность сигнала генератора 10 дБм защита по напряжению выводов генератора: 52 В.

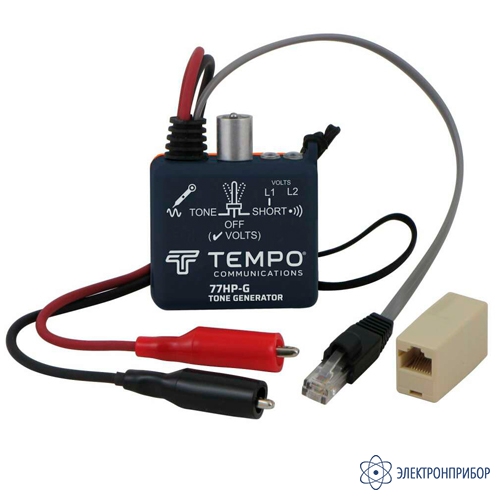

Функции генератора Tempo 77HP-G:
- Два светодиода для индикации короткого замыкания, целостности проводки, полярности линии и состояния батареи;
- Два типа переменных тона 890/960 Гц (тумблер в батарейном отсеке);
- Разъемы типа "крокодил" и модульный разьем RG-11;
- Защита по напряжению в линии;
- Переключатель подачи тона вынесенный на корпус генератора, что значительно упрощает его использование;
- Переходник RJ-11 на RJ-45 в комплекте.

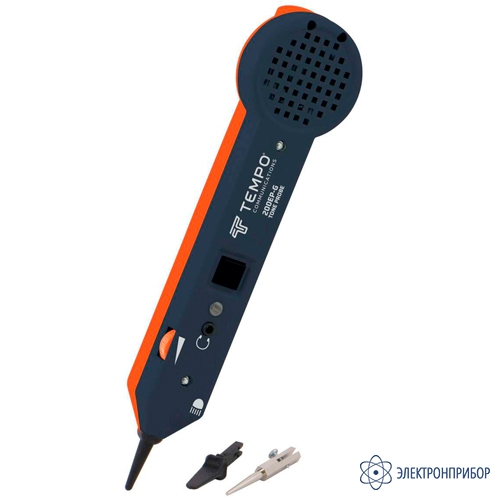

Функции индуктивного щупа Tempo 200EP-G:
- Светодиодная и звуковая сигнализация мощности принимаемого сигнала; регулятор чувствительности приемника (регулятор громкости);
- Высокий коэффициент усиления принимаемого сигнала;
- Два сменных пластиковых наконечника (острый и плоский) позволяющих избежать замыкания жилы на жилу при идентификации пары;
- Дополнительный металлический сменный наконечник, обеспечивающий максимальную чувствительность при сортировки жил; разъем для подключения тестовой трубки, для помещений с высоким уровнем шума;
- Разъем для подключения телефонной гарнитуры;
- Встроенный фонарик для работы в условиях плохой освещенности.
Принцип работы тестового набора Tempo 701K:
Для "прозвонки" линии требуется два проводника. Это могут быть две жилы или жила и экран кабеля. С помощью крокодилов или модульного разъема (RJ) генератор подключается ктестируемой линии. Он посылает в линию сигнал определенной частоты. На обратном конце линии с помощью антенны - щупа, прикасаясь по очереди ко всем парам/кабелям, определяется максимальный уровень сигнала. На проводнике, в который был подан сигнал генератора, уровень принимаемого сигнала будет намного выше чем на соседних (незначительные наводки будут распространяться по всем рядом проходящим жилам). Если сигнал генератора подан между экраном и всеми (соединенными вместе) жилами кабеля, то индуктивный щуп позволяет выполнить трассировку такого кабеля за фальш стеной, или идентифицировать его в пучке.
-
-
Технические характеристики тестового набора для прозвонки проводов Tempo 701K-G:
Параметр Значение Генератор Напряжение батареи разговора (при 600 Ом) 4,6 В DC Выходная мощность (при 600 Ом) +10 дБм Визуальная индикация КЗ <10 кОм Звуковая индикация КЗ <200 Ом Частота сигнала 890/960 Гц Частота трели 1,3 Гц; 6 Гц Защита по напряжению (при сопротивлении цепи 600 Ом) 52В DC Питание 9 В (крона) Время работы от батареи 50 часов Температура эксплуатации 0 °C ... 50 °C Температура хранения -50 °C ... 75 °C Габариты 32 х 64 х 57 мм Вес 128 г Индуктивный щуп Диапазон принимаемых частот 500 Гц – 5 кГц Коэффициент усиления (номинальный) 30 дБ Возможность регулировки усиления (громкости) Да Сопротивление наконечника Металлического 0 Ом Пластикового 300 Ом Входной импеданс (номинальный) 100 МОм Питание 9 В (крона) Время работы от батареи 50 часов Температура эксплуатации и хранения 0 °C ... 50 °C Габариты 231 х 55 х 28 Вес 145 г -

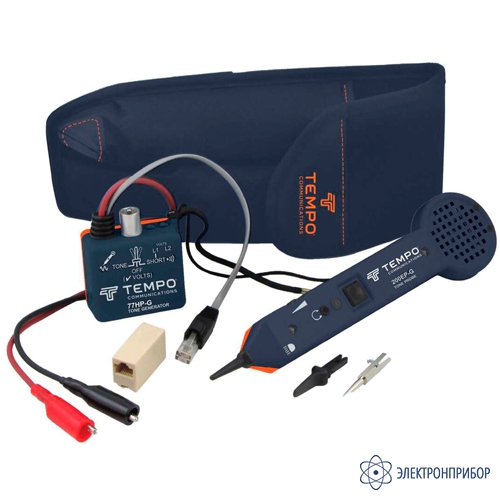

Комплект поставки Tempo 701K-G
№ Наименование Количество 1 Тональный генератор 77HP-G 1 2 Индуктивный щуп 200EP-G 1 3 Чехол для транспортировки с креплением к ремню 1 4 Переходник RJ11-RJ45 1 5 Пластиковый круглый наконечник щупа 1 6 Металлический круглый наконечник щупа 1 7 Руководство по экксплуатации 1 -
