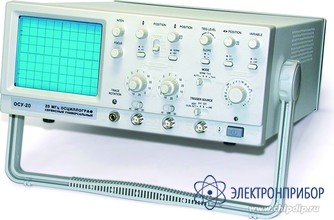

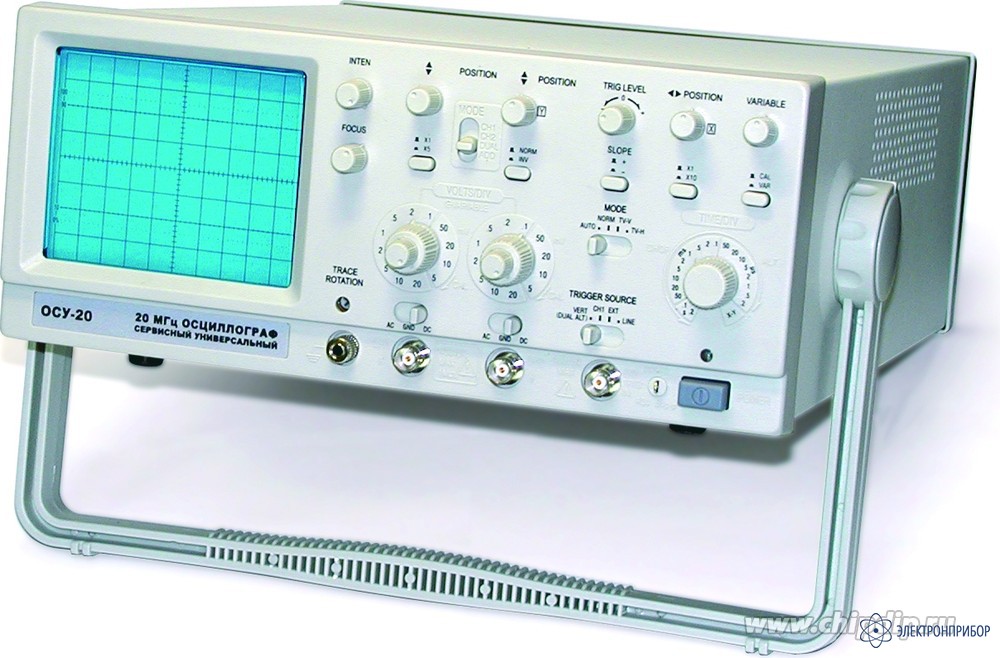

ОСУ-20 — осциллограф

Код товара: 21568
  • 28708-05

    • Гарантия

      1 год

    • Госреестр СИ РФ

      28708-05

    • Производитель

      MCP, Китай

    Краткие характеристики осциллографа ОСУ-20:

    • Полоса пропускания 0…20 МГц
    • Высокая стабильность параметров калибровки. Включай и работай
    • ТВ синхронизация (покадровая, построчная)
    • Развертка внешним сигналом (режим X-Y)
    • Модуляция яркости луча (Z-вход)
    • Новая технология в цепи возбуждения
    • Выход канала 1
    • Стоимость - доступная каждому

  • Технические характеристики осциллографа ОСУ-20:

    ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ Полоса пропускания 0...20 МГц (открытый вход)
    10 Гц...20 МГц (закрытый вход)
    0...10 МГц (усиление х5)
    Коэф. отклонения (Коткл.) 5 мВ/дел...20 В/дел (шаг 1-2-5), усиление х5 (только канал 1)
    Макс. чувствительность 1 мВ/дел. при усилении х5 (только канал 1)
    Погрешность установки Коткл ±3 % (±5 % при усилении х5)
    Регулировка Коткл. Плавное перекрытие в 2,5 раза
    Время нарастания £17,5 нс
    Входной импеданс 1 МОм (±3 %) / 30 пФ (±5 %)
    Макс. входное напряжение 400 В (DC + ACпик)
    Вход усилителя Открытый (DC), закрытый (AC), заземленный (GND)
    Режимы работы Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно
    Выход канала 1 25 мВ/дел на 50 Ом; 20 Гц...10 МГц (- 3 дБ)
    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ Коэф. развертки (Кразв) 0,2 мкс/дел...0,2 с/дел (шаг 1-2-5), растяжка х10
    Макс. скорость развертки 20 нс/дел. при растяжке х10
    Погрешность установки Кразв ±3 % (±5 % при растяжке х10)
    СИНХРОНИЗАЦИЯ Источники синхронизации Поочередно КАН1 и КАН2, КАН1, сеть, внешний
    Режимы запуска развертки Автоколебательный, ждущий, ТВ (кадр, строка)
    Фильтры синхронизации Связь по переменному току
    Чувствительность Внутренняя: 0,5 дел. (20 Гц...2 МГц); 1,5 дел. (2...20 МГц)
    Внешняя: 0,2 В пик-пик (< 2 МГц); 0,8 В пик-пик (> 2 МГц)
    ТВ: 1 дел. (внутр.); 1 В пик-пик (внеш.)
    Уровень внеш. синхронизации До 400 В
    Вход внешней синхронизации 1 МОм (±3 %) / 25 пФ (±5пФ)
    X - Y ВХОД Вход X - канал 1, Y- канал 2
    Полоса пропускания (-3 дБ) 0...500 кГц
    Коэффициент отклонения Вход X: 5мВ/дел...20 В/дел (±5 %)
    Разность фаз усилителей X, Y £3° в диапазоне 0...50 кГц
    Z - ВХОД Частотный диапазон 0...2 МГц
    Входной уровень 5 Впик-пик (сигнал отриц. полярности усиливает свечение)
    Макс. входное напряжение 30 В (DC + ACпик)
    Входное сопротивление 20...30 кОм
    КАЛИБРАТОР Форма сигнала Меандр
    Частота сигнала калибровки 1 кГц (±2 %)
    Уровень сигнала калибровки 0,5 Впик-пик (± 2 %)
    ЭЛТ Размер экрана Диагональ 15,2 см; площадь 8 х 10 дел. (1 дел. = 10 мм)
    Напряжение ускорения 1,9 кВ
    Регулировки Яркость, фокусировка, горизонтальное положение луча
    ОБЩИЕ ДАННЫЕ Напряжение питания 115 / 230 В (±15 %), 50 / 60 Гц
    Потребляемая мощность Не более 45 Вт
    Габаритные размеры 316 х 132 х 410 мм
    Масса 7,8 кг

  • Комплект поставки ОСУ-20

    № Наименование Количество
    1. Прибор 1
    2. Делитель х1/х10 1
    3. Шнур питания 1
    4. Предохранитель 1
    5. Документация 1
