УИ300.2-3 — калибратор переменного тока трехфазный от 40 Гц до 11 кГц

Код товара: 27476
  • 54376-13

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      54376-13 до 15.06.2029

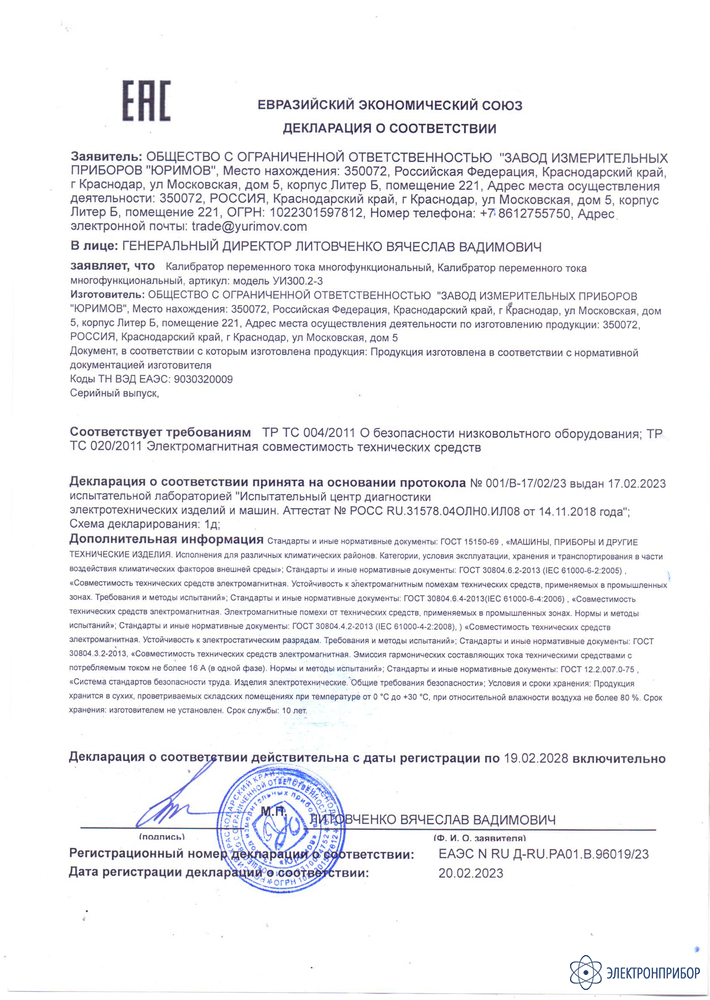

    Сертификаты

    Назначение и область применения калибратора переменного тока многофункционального трехфазного УИ300.2-3:

    Калибратор переменного тока многофункциональный трехфазный УИ300.2-3 предназначен для поверки и калибровки на переменном токе амперметров, вольтметров, трехфазных ваттметров, варметров, фазометров, частотомеров в диапазоне от 40 Гц до 11000 Гц.

    Калибратор переменного тока многофункциональный трехфазный УИ300.2-3 микропроцессорный с цифровой индикацией выходных параметров, конструктивно состоит из трех калибраторов УИ300.2-1 соединенных между собой межблочным кабелем.

    Калибратор переменного тока УИ300.2-3 обеспечивает воспроизведение сигналов переменного тока синусоидальной формы на выходные каналы тока и напряжения в диапазоне частот от 40 Гц до 11000 Гц с возможностью регулирования частоты сигналов, их уровней по каждой фазе сдвига фазы между фазными сигналами тока и напряжения.

    Особенности калибратора переменного тока многофункционального трехфазного УИ300.2-3:

    • Номинальное значение выходного напряжения 220В
    • Номинальное значение выходного тока 5А
    • Диапазон ргулирования частоты тока и напряжения от 40 до 11 000 Гц
    • Сдвиг фаз между током и напряжением от -180 до 180
    • Основная погрешность 0,2%
    • Коэффициент нелинейных искажений выходного значения тока/напряжения не более 1%
    • Габаритные размеры 200х480х280мм

  • Технические характеристики калибратора переменного тока многофункционального трехфазного УИ300.2-3:

    Параметр Значение
    Диапазон воспроизведения силы переменного тока синусоидальной формы, А от 0 до 5
    Диапазон воспроизведения напряжения переменного тока синусоидальной формы, В от 0 до 220
    Диапазон воспроизведения частоты выходных величин переменного тока синусоидальной формы, Гц от 40 до 11000
    Погрешность воспроизведения силы и напряжения и переменного тока, % 0,2
    Погрешность воспроизведения частоты переменного тока (силы и напряжения), % 0,01
    Диапазон воспроизведения фазы между силой и напряжением переменного тока синусоидальной формы ° (угловые градусы) от -180 до +180
    Абсолютная погрешность установки сдвига фаз между силой и напряжением переменного тока, °(угловые градусы) 0,3
    Диапазон воспроизведения фиктивной мощности в трехфазных цепях переменного тока в диапазоне, ВА от 0 до 3300
    Коэффициент нелинейных искажений синусоидального выходного напряжения переменного тока, % 1
    Нестабильность выходных величин силы, напряжения, сдвига фаз и фиктивной мощности за 8 ч от номинального значения, каждой из установленной выходной величины, % 0,02
    Пределы допускаемой дополнительной погрешности выходных величин, вызванной изменением напряжения питающей сети 0,1
    Пределы допускаемой дополнительной погрешности выходных величин (тока, напряжения), вызванной изменением температуры на каждые 10 °С 0,1
    Количество разрядов встроенного цифрового индикатора выходного значения силы переменного тока, шт. 4
    Количество разрядов встроенного цифрового индикатора выходного значения напряжения переменного тока, шт. 5
    Количество разрядов встроенного цифрового индикатора выходного значения частоты (фазы), шт. 6 (4)
    Время установления номинальных значений выходных величин, с 10
    Напряжение питающей сети переменного тока частотой 50 Гц, В от 198 до 242
    Потребляемая мощность, не более, ВА 180
    Время установления рабочего режима приборов, не более, мин 30
    Диапазон рабочих температур, °С от 10 до 35
    Масса, не более, кг 15
    Габаритные размеры, мм 290х480х282
    Полный средний срок службы, не менее, лет 12

  • Комплект поставки УИ300.2-3

    Наименование Количество
    Калибратор переменного тока многофункциональный трехфазный УИ300.2-3 1
