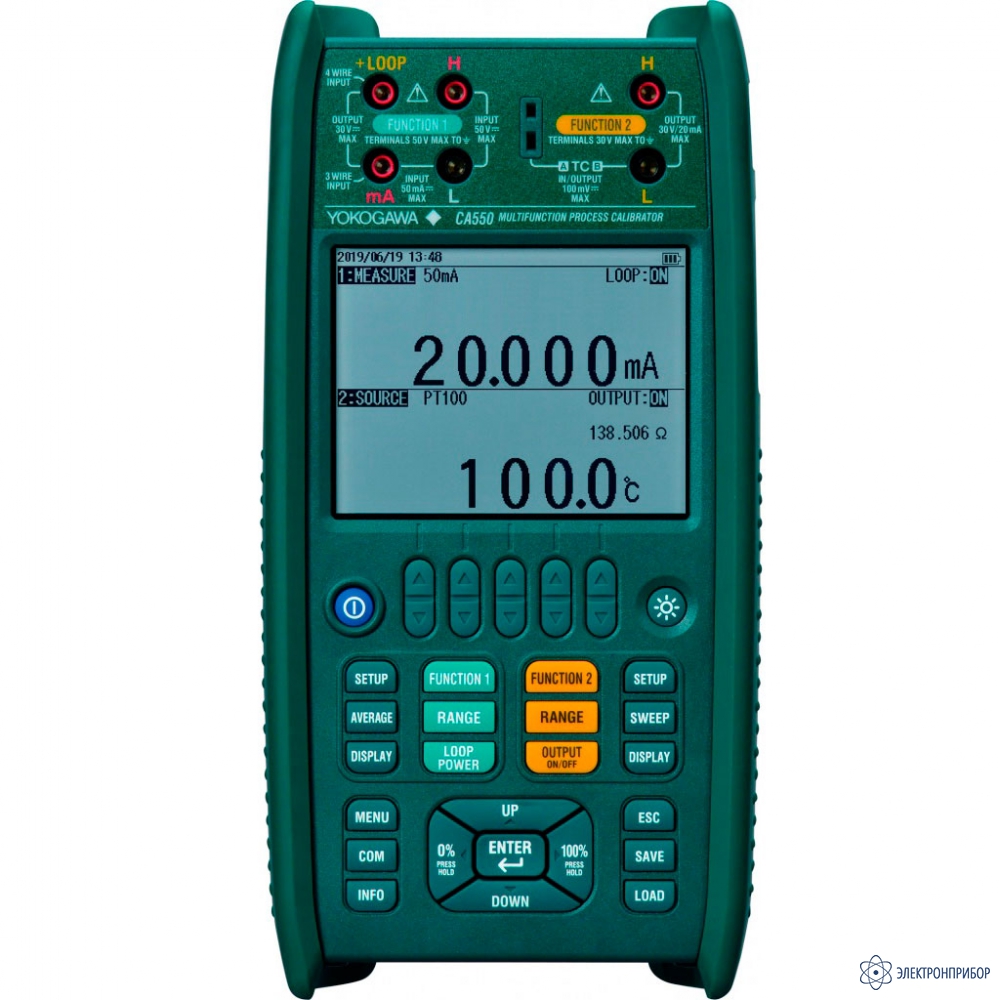

СА550 — калибратор цифровой многофункциональный

Код товара: 62382

Описание
Характеристики
Комплектация
Документы 3
Показать всё

- Гарантия

  1 год
- Межповерочный интервал

  1 год
- Госреестр СИ РФ

  83345-21 до 05.10.2026
  Срок действия свидетельства об утверждении типа СИ истёк или данные устарели. Утверждение типа и возможность метрологической поверки СИ распространяется на СИ, выпущенные в пределах срока действия свидетельства.
- Производитель

  Yokogawa
Назначение калибратора цифрового многофункционального CA550:

Портативный калибратор CA550 предназначен для тестирования цепей питания датчиков, калибровки полевого оборудования, цифровых мультиметров, регистраторов и другого измерительного оборудования. CA550 незаменим как при обслуживании полевых приборов, так и при лабораторной настройке электронного оборудования, и, кроме того, имеет небольшие размеры и вес.

Специальные возможности:
- Линейная функция развертки – возможность непрерывной генерации от 0% до 100%;
- Функция пошаговой развертки – возможность изменять вывод в схеме лестницы (шага), указав количество шагов. (Количество шагов можно установить от 2 до 20);
- Протокол связи HART.
Особенности калибратора цифрового многофункционального CA550:
- Простой в освоении;
- Эргономичный корпус с большим дисплеем;
- Одновременное генерирование и измерение сигналов;
- Очень низкая погрешность измерения и генерации: до 0,010 % от диапазона напряжений постоянного тока;
- Функция питания контура управления (24 В постоянного тока для нагрузки с максимальным током 22 мА);
- Автоматическое тестирование ввода / вывода – Программа развертки.
Автоматическое тестирование входа / выхода возможно путем установки значений источника для каждого шага для цели калибровки.
- Протокол связи HART;
- Удобный для просмотра дисплей.
CA550 оснащен отражающим ЖК-дисплеем, обеспечивающим улучшенную видимость вне помещения.
- Функция отображения информации о проводке.
Схема подключения отображается в соответствии с выбранной функцией.

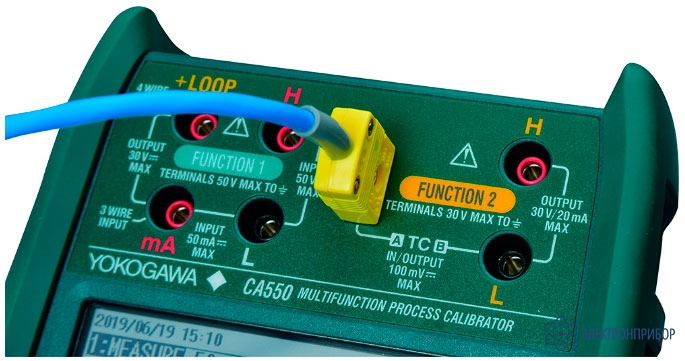

- Генерация термопары с использованием TC Mini Plug.
Использование мини-штекера TC вместе с компенсирующим подводящим проводом позволяет генерировать термоЭДС без внешнего датчика RJ.

Технические характеристики калибратора цифрового многофункционального CA550:

Напряжение / Ток / Сопротивление / Импульс / Блок источника
Функция	Диапазон	Разрешение	Диапазон источника	Погрешность {1 год) ± (% от установки + смещение)		Примечание
				СА500	CA550
Напряжение постоянного тока	100 мВ	1 мкВ	±110,000 мВ	0,015% + 10 мкВ	0,015% + 5 мкВ	Максимальный выходной ток: 10 мА
	1-5 В	ОД мВ	0,0000... 6,0000 в	0,015% + 0,5 мВ		Максимальный выходной ток: 10 мА Доступна функция вывода значения с поддержкой вычисления квадратного корня
	5 В	ОД мВ	±6,0000 в	0,015% + 0,5 мВ		Максимальный выходной ток: 10 мА
	ЗОВ	1мВ	±33,000 в	0,015% + 5 мВ		Максимальный выходной ток: 1 мА
Ток постоянного тока	20 мА	1 мкА	±24,000 мА	0,015% + 3 мкА	0,010% + 2 мкА	Напряжение источника: 0 ... +20 В
	4-20 мА	1 мкА	0,000... 24,000 мА	0,015% + 3 мкА	0,010% + 2 мкА	Напряжение источника: 0... +20 В Доступна функция вывода значения с поддержкой вычисления квадратного корня
	20 мА Имитация	1 мкА	0,000... 24,000 мА	0,015% + 3 мкА	0,010% + 2 мкА	Внешний источник питания: +5 ... +28 В
Сопротивление	400 Ом	10 мОм	0,00... 440,00 Ом	0,020% + ОД Ом*1	0,015% + 0,05 Ом*1	Допустимый ток измерения: ОД ... 3 мА
	4000 Ом	100 мО	0,0... 4400,0 Ом	0,020% + 0,5 Ом*1	0,015% + 0,2 Ом*1	Допустимый ток измерения: 0,05 ... 0,6 мА
Частота / импульс	500 Гц	0,01 Гц	1,00... 550,00 Гц	0,005% + 0,01 Гц		Прямоугольная волна, коэффициент заполнения 50%, +0,1... +15 В Кол-во импульсов: Непрерывный от 1 до 99999 циклов Максимальный ток нагрузки: 10 мА
	5000 Гц	ОД Гц	1,0... 5500,0 Гц	0,005% + ОД Гц
	50 кГц	0,001 кГц	0,001... 50,000 кГц	0,005% + 0,001 кГц
	и мп./мин	0,1/мин	1,0... 1100,0/мин	0,5/мин
Напряжение / Ток / Сопротивление / Импульс / Блок измерения
Функция	Диапазон	Разрешение	Диапазон источника	Погрешность (1 год) ±(% от установки + смещение)		Примечание
				СА500	CA550
Напряжение постоянного тока	100 мВ	1 мкВ	±110,000 мВ	0,015%+10 мкВ	0,015% + 5 мкВ	Входное сопротивление: не менее 1 ГОм
	5 В	0,1 мВ	±6,0000 в	0,015% + 0,5 мВ		Входное сопротивление: Прибл. 1 МОм
	50 В	1мВ	±55,000 В	0,015% + 5 мВ		Входное сопротивление: Прибл. 1 МОм
Ток постоянного тока	50 мА	1 мкА	±60,000 мА	0,015% + 3 мкА	0,010% + 2 мкА	Входное сопротивление: не более 10 Огл
Сопротивление	400 Ом	10 мОм	0,00... 440,00 Ом	0,020% + 0,1 Ом2, 3	0,015%+ 0,05 Ом2, 3	Метод измерения тока при приложенном напряжении (обычно 1 мА при 0 Ом, 781 мкА при 400 Ом, 240 мкА 4 кОм)
	4000 Ом	100 мОм	0,0... 4400,0 Ом	0,020% + 0,5 Ом2, 3	0,015% + 0,2 Ом2, 3
Измерение импульсах	500 Гц	0,01 Гц	1,00... 550,00 Гц	0,005% + 0,01 Гц		Время измерения: 1,0 с (Макс. Юс), 0,5 В...30 В полный размах
	5000 Гц	0,1 Гц	1,0... 5500,0 Гц	0,005%+ 0,1 Гц
	50 кГц	0,001 кГц	0,001... 50,000 кГц	0,005% + 0,001 кГц
	Число импульсов	1	0... 99999	2		Максимальное время интегрирование: 60 мин, 0,5 В ... 30 В полный размах
Источник/измерение сигналов термопары (Клемма TC-A: клемма разъема термопары). Погрешность источника/измерения (общая для СА500/CA550).
Термопара	Температурный диапазон источника измерения		Погрешность источника [°C] (1 год) (±’С)		Погрешность измерения [°C] (1 год) (±'C)
К	-200,0 st< 0,0°С		0,5 + \|t\| * 0,30%		0,5 + \|t\| x 0,30%
	0,0 st< +500,0°С		0,5		0,5
	+500,0 sts+1372,0°С		0,5+ (t-500,0) х 0,03%		0,5+ (t-500,0) x 0,02%
Е	-250,0 st< -200,0°С		1.1 + (\|t\|-200,0) х 2,00%		1,1 +(\|t\|-200,0) x 2,00%
	-200,0 st< 0,0°С		0,5 + \|t\| x 0,30%		0,5 + \|t\| x 0,30%
	0,0 st< +500,0°С		0,5		0,5
	+500,0 sts+1000,0°С		0,5+ (t-500,0) x 0,02%		0,5+ (t-500,0) x 0,02%
J	-210,0 st< 0,0°С		0,5 + \|t\| x 0,30%		0,5 + \|t\| x 0,30%
	0,0 sts+1200,0°С		0,5 + t x 0,02%		0,5 +1 x 0,02%
Т	-250,0 st< -200,0°С		1.1 + (\|t\|-200,0) x 2,50%		1,1 +(\|t\|-200,0) x 2,50%
	-200,0 st< 0,0°С		0,5 + \|t\| x 0,30%		0,5 + \|t\| x 0,30%
	0,0 sts +400,0°С		0,5		0,5
N	-200,0 st< 0,0°С		0,6 + \|t\| x 0,40%		0,6 + \|t\| x 0,30%
	0,0 sts+1300,0°С		0,6		0,6
L	-200,0 st< 0,0°С		0,5 + \|t\| x 0,15%		0,5 + \|t\| x 0,15%
	0,0 sts +900,0°С		0,5		0,5
U	-200,0 st< 0,0°С		0,5 + \|t\| x 0,20%		0,5 + \|t\| x 0,20%
	0,0 sts +600,0°С		0,5		0,5
R	-20,0 st< 0,0°С		2,0		2,0
	0,0 st< +100,0°С		2,0		1,4
	+100,0 sts+1767,0°С		1.4		1,4
S	-20,0 st< 0,0°С		2,0		2,0
	0,0 st< +100,0°С		2,0		1,4
	+100,0 sts+1768,0°С		1,4		1,4
В	+600,0 st< +800,0°С		1,2		1,5
	+800,0 st<+1000,0°С		1,0		1,2
	+1000,0 sts+1820,0°С		1,0		1,1
С	0,0 st<+1000,0°С		0,8		0,8
	+1000,0 sts+2315,0°C		0,8+ (t-1000,0) x 0,06%		0,8 + (t-1000,0) x 0,06%
XK	-200,0 st< 0,0°С		0,4 + \|t\| x 0,20%		0,4 + \|t\| x 0,20%
	0,0 st< +300,0°С		0,4		0,4
	+300,0 sts +800,0°С		0,5		0,5
А	0,0 st<+1000,0°С		1,0		1,0
	+1000,0 sts+2500,0°С		1,0+ (t-1000,0) x 0,06%		1,0+ (t-1000,0) x 0,06%
D (W3Re/ W25Re)	0,0 st< +300,0°С		1,4		1,8
	+300,0 st<+1500,0°С		1,2		1,2
	+1500,0 sts+2315,0°С		1,8		2,2
G (W/W26Re)	+100,0 st< +300,0°С		1,4		1,8
	+300,0 st<+1500,0°С		1,2		1,2
	+1500,0 sts+2315,0°С		1,8		2,2
PLATINELII	0,0 st< +100,0°С		0,6		1,8
	+100,0 st<+1000,0°С		0,8		1,8
	+1000,0 sts+1395,0°С		1,0		2,2
PR20-40	0,0 st< +500,0°С		10,0		11,0
	+500,0 st<+1000,0°С		3,0		4,0
	+1000,0 sts+1888,0°С		2,0		2,0
Источник / Измерения сигналов термометра сопротивления (Т/С)
Т/C	Коэффициент	Температурный диапазон	Погрешность источника/измерения (1 год) (±’С)		Допустимый ток возбуждения
			СА500	CA550
PT1OO	3851	-200,0 < t < +100,0’С	0,3	0,1	0,1... 3 мА
		+100,0 < t < +800,0’С	0,3 + (t-100)x 0,033%	0,l + (t-100)x 0,033%
	3850	-200,0 < t < +100,0’С	0,3	0,1	0,1... 3 mA
		+100,0 < t < +630,0’С	0,3 + (t-100)x 0,033%	0,l + (t-100)x 0,033%
	3916	-200,0 < t < +100,0’С	0,3	0,1	0,1... 3 mA
		+100,0	0,3 + (t-100)x 0,033%	0,l + (t-100)x 0,033%
	3926	-200,0 < t < +100,0’С	0,3	0,1	0,1... 3 mA
		+100,0 < t < +630,0’С	0,3 + (t-100)x 0,033%	0,l + (t-100)x 0,033%
РТ200	3851	-200,0 < t < +100,0’С	0,3	0,1	0,05... 3 mA
		+100,0 < t < +630,0’С	0,3 + (t-100)x 0,033%	0,l + (t-100)x 0,033%
РТ500	3851	-200,0 < t < +100,0’С	0,3	0,1	0,05... 0,6 mA
		+100,0 < t < +630,0’С	0,3 + (t-100)x 0,033%	0,l + (t-100)x 0,033%
РТ1ООО	3851	-200,0 < t < +100,0’С	0,2	0,1	0,05... 0,6 mA
		+100,0 < t < +630,0’С	0,2 + (t-100)x 0,033%	0,l + (t-100)x 0,033%
Cu10	427	-100,0 < t < +260,0’С	1,5	1,2	0,1... 3 mA
Ni120	627	-80,0 < t < +260,0’С	0,2	0,1	0,1... 3 mA
РТ50	3851	-200,0 < t < +100,0’С	0,4	0,2	0,1... 3 mA
		+100,0 < t < +630,0’С	0,4 + (t-100)x 0,033%	0,2 + (t-100)x 0,033%
PT50G	-	-200,0 < t < +100,0’С	0,4	0,2	0,1... 3 mA
		+100,0 < t < +800,0’С	0,4 + (t-100)x 0,033%	0,2 + (t-100)x 0,033%
PT100G	-	-200,0 < t < +100,0’С	0,3	0,1	0,1... 3 mA
		+100,0 < t < +630,0’С	0,3 + (t-100)x 0,033%	0,l + (t-100)x 0,033%
Сu50М	-	-180,0 < t < +200,0’С	0,4	0,2	0,1... 3 mA
Cu100M	-	-180,0 < t < +200,0’С	0,3	0,1	0,1... 3 mA
Общие данные
Источник
Ограничитель напряжения блока генерации			Приблизительно −5 В ... +36 В
Ограничитель тока блока генерации			Приблизительно ±30 мА
Функция развертки			Ступенчатая / линейная / программная
Интервал времени			5 ... 600 с
Условие нагрузки генерации			C ≤10 мкФ, L ≤10 мГн
Выходное сопротивление			не более 20 мОм
Время отклика выхода			Напряжение постоянного тока/ток/термопара: Приблизительно 250 мс Термометр сопротивления/сопротивление: Приблизительно 1 мс
Измерение
Коэффициент ослабления синфазных составляющих			120 дБ (50/60 Гц)
Коэффициент ослабления в штатном режиме			60 дБ (50/60 Гц)
Номинальное напряжение между клеммами			Клеммы H/L: 50 В Клеммы LOOP/мА: 30 В Клеммs мА/L: 50 мА
Защита входа токовой клеммы			Защита с использованием ТКС
Приложение максимального напряжения между измерительными клеммами и землей			50 В пик
Параметр			СА500		CA550
Дисплей			Монохромный ЖК-дисплей с точечной матрицей
Встроенная подсветка			Выбор “Constantly ON/Постоянно ВКЛ”, “Constantly OFF/Постоянно ВЫКЛ” или “Auto off by approx. 10 min/ Авто-выключение прибл. через 10 мин.” ВЫКЛ., функция регулировки уровня яркости
Частота обновления дисплея			Приблизительно 1 с
Время прогрева			Приблизительно 5 мин
Язык			Английский (по умолчанию), японский, китайский, корейский, русский
Источник питания			Напряжение постоянного тока 5 В ± 10%, максимально 500 мА, четыре щелочные батареи типа АА, срок службы батареи: прибл. 16 часов (измерение включено, выход 5 В/не менее 10 кОм)
Авто-выключение			Приблизительно 30 минут (по умолчанию отключено)
Напряжение заземления			Клемма измерения: 50 В, клемма источника: 30 В
Сопротивление изоляции			Между клеммами FUNCTION1-2: напряжение пост. тока 500 В, не менее 50 МОм
Выдерживаемое напряжение			Между клеммами FUNCTION1-2: 500 В перем. тока в течение 10 секунд
Размеры			130 (Ш) × 260 (В) × 53 (Г) мм
Вес			900 г (включая батареи)
Стандарт безопасности			EN61010-1, категория перенапряжения I, степень загрязнения 2 EN61010-2-030, категория измерения O (другое)
Рабочие условия			Температура: от -10 до + 50˚C, влажность: 80% относительной влажности (не более 40°C), 50% относительной влажности (От 40 до 50˚C) *Без конденсации, высота над уровнем моря: не более 2000 м
Условия хранения			Температура: от −20 до +60˚C, влажность: 90% относительной влажности (без конденсации)
Интерфейс			Класс устройства связи USB B		Класс устройства связи USB B, класс устройства хранения USB B
Приложение			-		Режим связи HART
Колличество записей данных			До 100 результатов		До 250 файлов формата CSV

Комплект поставки СА550

№	Наименование	Количество
1	Калибратор цифровой многофункциональный СА550	1
2	Кабели источника	1
3	Кабели измерения	1
4	Соединительный зажим (Комплект)	2
5	Кабель USB (2 м, USB Тип A - USB Тип B)	1
6	Мягкий чехол (для принадлежностей)	1
7	Щелочные батареи типа AA	4
8	Наплечный ремень	1
9	Руководство по эксплуатации (CD)	1
10	Руководство по вводу в эксплуатацию	1
