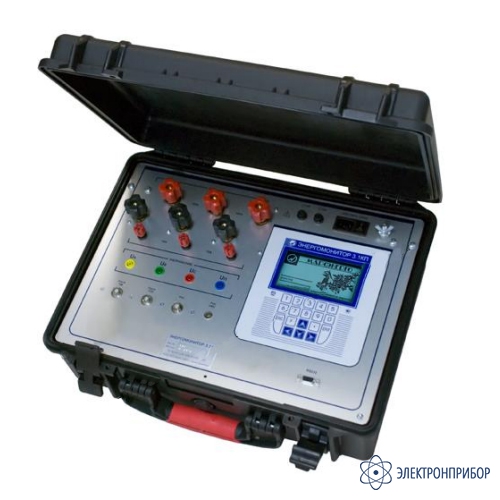

Энергомонитор 3.1КМ-П-02 — прибор электроизмерительный эталонный многофункциональный
Код товара: 31151-
-
Гарантия
1.5 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
52854-13 до 21.11.2027
-
Производитель
Назначение прибора электроизмерительного эталонного многофункционального Энергомонитор 3.1КМ-П-02:
Прибор Энергомонитор 3.1КМ-П-02 (эталонный счётчик) поставляется в переносном исполнении и предназначен для калибровки и поверки эталонов 2-го разряда и рабочих средств измерений электроэнергетических величин:
- однофазных и трехфазных счетчиков активной и реактивной электрической энергии;
- однофазных и трехфазных ваттметров, варметров и измерительных преобразователей активной и реактивной мощности;
- энергетических фазометров и частотомеров; вольтметров, амперметров и измерительных преобразователей напряжения и тока в промышленной области частот, а также постоянного тока;
- средств измерения и регистрации показателей качества электроэнергии (ПКЭ); средств измерения и регистрации параметров электрической энергии в однофазных и трехфазных электрических сетях;
- измерительных трансформаторов тока и напряжения (как прибор сравнения).
В зависимости от поверки поставляются следующие модификации:
- ЭМ 3.1КМ-П-02-000-2-0-50 с поверкой 1 разряд - класс точности 0,02, эталон 1-го разряда по мощности, току, напряжению;
- ЭМ 3.1КМ-П-02-000-2-0-50 с поверкой 1 разряд по мощности и 2 разряд по току, напряжению - класс точности 0,02, эталон 1-го разряда по мощности и 2-го разряда по току, напряжению.
Прибор Энергомонитор-3.1КМ может быть использован автономно, в сочетании с компьютером, расширяющим его функциональные возможности, а так же в составе специализированных и универсальных поверочных установок. Может быть применен в метрологических лабораториях крупных промышленных предприятий, энергосистем и ЦСМ.
-
-
Технические характеристики прибора электроизмерительного эталонного многофункционального Энергомонитор 3.1КМ-П-02:
Параметр Диапазон измерений Основная погрешность измерений Класс точности 0,02 Класс точности 0,05 Действующее (среднеквадратическое) значение переменного напряжения от 0,1 до 960 В
(Uн=1,2,5,10,30,60,120,240,480,800 В)±0,01% ±0,02% Действующее (среднеквадратическое) значение переменного тока от 5 мА до 120 А
(Iн= 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50; 100 А)±0,01% ±0,02% от 50 мА до 4500 тА
(Iн = 10; 100; 1000; 300; 3000 А)±0,2 ... 2,0% (зависит от вида клещей) Фазовый угол между фазными напряжениями первых гармоник от 0° до 360° Абсолютная ±0,01° Фазовый угол между напряжением и током первой гармоники одной фазы от 0° до 360° Активная электрическая мощность от 0,01Uн до 1,5Uн, Кр=1 0,1Iн≤ I <1,5Iн Относительная ±0,015% ±0,05% Реактивная электрическая мощность от 0,05Iн Uн до 1,5Iн · 1,2Uн вар КQ =1 Относительная ±0,03% ±0,05% КQ = 0,45L...0...-0,45С ±0,05% ±0,1% Коэффициент мощности от -1,0 до +1,0 Абсолютная ±0,001 Частота переменного тока от 40 до 70 Гц Абсолютная ±0,001 Гц ±0,003 Гц Коэффициент несимметрии напряжения по обратной и нулевой последовательности от 0 до 50 % Абсолютная ±0,05 Коэффициенты искажения синусоидальности кривой и n-й нармонической составляющей напряжения и тока (n от 2 до 50) от 0 до 49,9% Абсолютная ±0,003%
(Коэффициент <1,0 %)Относительная ±0,3%
(Коэффициент ≥ 1,0%)Коэффициенты интергармонической составляющей напряжения и тока (от 0,5 до 50,5) от 0 до 49,9% Абсолютная ±0,006%
(Коэффициент <1,0 %)Относительная ±0,6%
(Коэффициент ≥ 1,0%)Амплитудная погрешность измерительных трансформаторов тока и напряжения δ от 0,2 до 20% Абсолютная ±0,002% ±0,005% Угловая погрешность измерительных трансформаторов тока и напряжения Δ от 0,1′ до 180º ±0,1′ ±0,2′ Кратковременная доза фликера от 0,25 до 10 Относительная 5,0% (ΔU/U≤20%) -
Комплект поставки Энергомонитор 3.1КМ-П-02
№ Наименование Количество 1 Прибор электроизмерительный эталонный многофункциональный Энергомонитор 3.1КМ-П-02 в выбранном исполнении 1 2 Кабель питания 1 3 Кабель для связи с компьютером 1 4 Программное обеспечение «Энергоформа» 1 5 Техническая документация и свидетельство о поверке 1 6 Комплект щупов напряжения (типа «крокодил») с проводами 4 7 Комплект фотосчитывающих устройств для поверки электросчетчиков (комплект из 3 устройств УФС-И, УФС-Э, ПФИ) 1 8 Щупы тестерные 4мм для подключения токовых цепей при силе тока до 12 А 6 9 Кабельные наконечники для подключения токовых цепей при силе тока более 12 А 6 10 Транспортная тара 1 -
Дополнительная комплектация Энергомонитор 3.1КМ-П-02
-
Модификации Энергомонитор 3.1КМ-П-02
-
Файлы для Энергомонитор 3.1КМ-П-02
