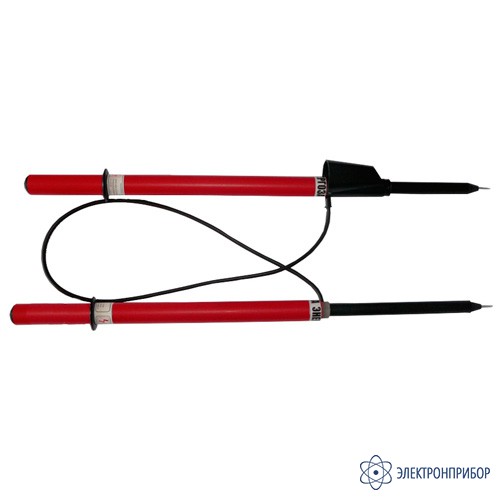

УВН 80-2М ТФ — указатель высокого напряжения 6-10 кВ с трубкой фазировки

Код товара: 42823
  • в наличии

    Описание указателя высокого напряжения 6-10 кВ с трубкой фазировки УВН 80-2М ТФ:

    Указатель высокого напряжения с трубкой фазировки УВН-80-2М ТФ предназначен для проверки совпадения фаз кабельных линий и силовых трансформаторов в электроустановках переменного тока частотой 50 и 60 Гц при температуре от -45°С до 40°С и относительной влажности воздуха не выше 98% (при +25°С).

  • Технические характеристики указателя высокого напряжения 6-10 кВ с трубкой фазировки УВН 80-2М ТФ:

    Порог и срабатывания указателя с трубкой фазировки
    Напряжение электроустановки кВ Схема согласного включения Схемы встречного включения
    Порог срабатывания В, не ниже Порог срабатывания В, не выше
    6
    10    		 7600
    12700    		 1500
    2500
    Общие характеристики
    Параметр Значение
    Габаритные размеры указателя в собранном виде Ф 72 x 745 мм
    Габаритные размеры трубки фазировки Ф 52 x 745 мм
    Масса указателя, не более    0,8
    Длина провода для фазировки не менее 1000 мм

  • Комплект поставки УВН 80-2М ТФ

    № Наименование Количество
    1 Указатель высокого напряжения 6-10 кВ с трубкой фазировки УВН 80-2М ТФ 1
