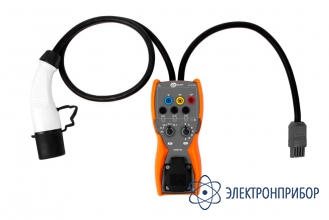

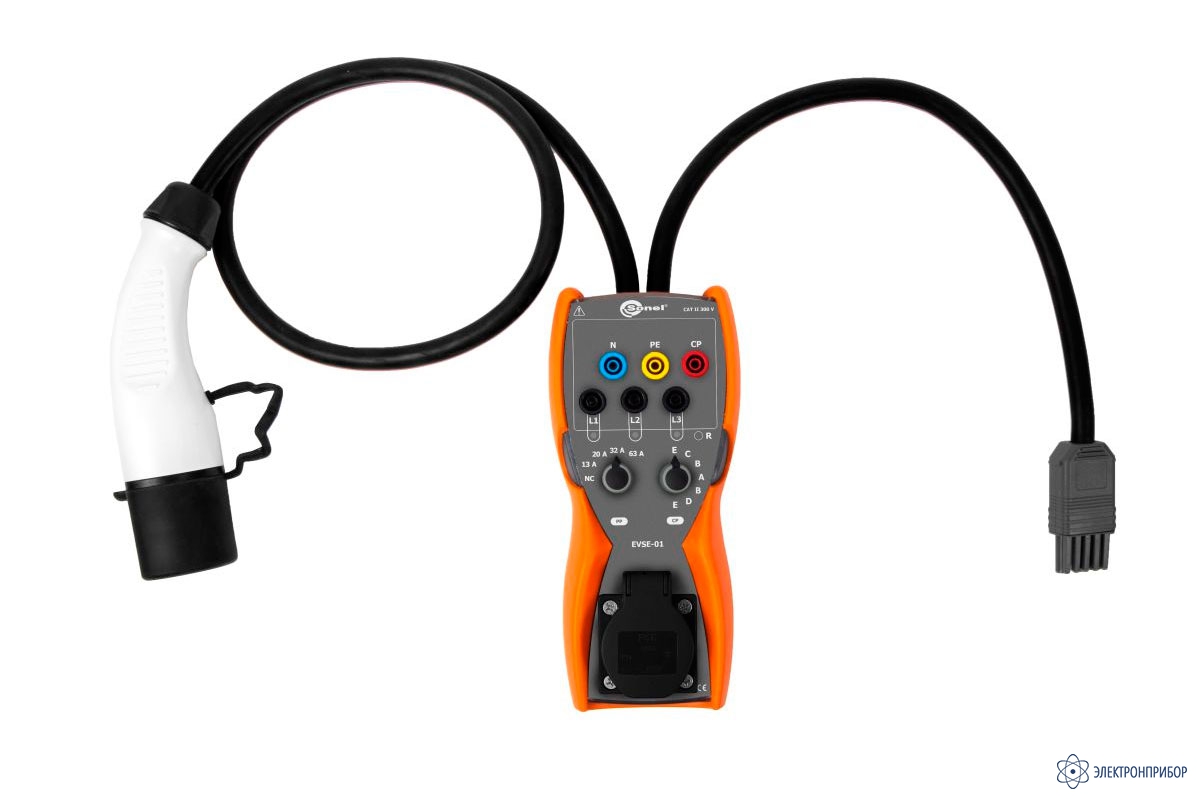

EVSE-01 — адаптер

Код товара: 61279

    • Гарантия

      14 дней

    • Производитель

      Sonel, Россия

    • Артикул

      WAADAEVSE01

    Назначение и область применения адаптера EVSE-01:

    Адаптер EVSE-01 используется при измерении параметров зарядных станций для электромобилей. Он предназначен для проверки безопасности и правильности функционирования зарядных станций, реализующих метод зарядки согласно ГОСТ Р МЭК 61851-1-2013 с разъёмами Тип 2 в соответствии с ГОСТ Р МЭК 62196-1-2013.

    В связке с измерителем ТММ-540 и приборами серии MPI пользователь может проводить широкий диапазон испытаний. Адаптер имитирует нагрузку на кабель, подключенный к зарядному устройству и состояние зарядного устройства относительно транспортного средства.

    Тестирование зарядной станции заключается в измерении сопротивления изоляции RISO, сопротивления петли короткого замыкания ZS и проверке работоспособности УЗО при различных моделированных состояниях токоприёмника.

    Функциональные возможности адаптера EVSE-01:

    • автоматический режим измерения (ТММ-540);
    • ручной режим измерения;
    • измерение сопротивления изоляции RISO;
    • измерение полного сопротивления петли короткого замыкания ZS;
    • проверка работы УЗО;
    • 5 режимов моделирования работы зарядной станции.

  • Технические характеристики адаптера EVSE-01:

    Параметр Значение
    Диапазон рабочих температур -5…45 °C
    Диапазон температур при хранении -20…60 °C
    Категория электробезопасности CAT IV/300 В
    Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) IP40
    Входное напряжение 400 В (3-х фазное)
    Частота 50 Гц
    Имитация параметров кабеля PP Разомкнутая цепь, 13 А, 20 А, 32 А, 63 А.
    Имитация связи CP А – электромобиль не подключён. B – электромобиль подключён, не заряжается. C – электромобиль подключён, заряжается (с вентиляцией). D – электромобиль подключен, заряжается (без вентиляции). E – ошибка – замыкание CP на PE
    Выходы Измерительные гнёзда L1, L2, L3, N, PE. 1-фазная розетка. Разъём для сигнала CP (связь по ШИМ)
    Длина измерительного кабеля: EVSE-01 ТММ-540/MPI 1 м, 0,5 м
    Размеры 220 x 100 x 60 мм
    Масса 1,4 кг
    Соответствие ГОСТ Р МЭК 61557-1-2005
    Класс защиты Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
    Электромагнитная совместимость ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005)

  • Комплект поставки EVSE-01

    № Наименование Количество
    1 Адаптер EVSE-01 1
    2 Футляр M6 1
