CPDA-30 — переносная автономная система диагностики состояния изоляции кабельных линий неразрушающим методом

Код товара: 28358
  • 68222-17

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      68222-17 до 07.08.2027

    • Производитель

      Димрус, Россия

    Назначение переносной автономной системы диагностики состояния изоляции кабельных линий неразрушающим методом CPDA-30:

    Измерительная система CPDA-30 предназначена для оперативной диагностики, поиска и локализации мест возникновения дефектов в изоляции на основании измерения и анализа частичных разрядов (ЧР) и применима для контроля изоляции во всех типах кабелей высокого напряжения. Установка CPDA-30 может быть использована при испытании вводимых в эксплуатацию новых кабельных линий, и для проведения анализа состояния старых кабелей, находящихся в эксплуатации.

    Особенности переносной автономной системы диагностики состояния изоляции кабельных линий неразрушающим методом CPDA-30:

    • Неразрушающая оперативная диагностика изоляции кабеля, концевых и соединительных муфт;
    • Использование максимально чувствительного метода анализа частичных разрядов;
    • Локация мест возникновения дефектов в линии;
    • Встроенное измерение тангенса угла потерь в изоляции кабельной линии;
    • Минимальные габариты за счет использования затухающего переменного напряжения (DAC);
    • Портативная система, не имеющая аналогов по габаритам и стоимости;

    Особенности работы переносной автономной системы диагностики состояния изоляции кабельных линий неразрушающим методом CPDA-30:

    Управление процессом проведения измерений, в целях безопасности, производится дистанционно с ноутбука, с использованием стандартного беспроводного интерфейса WI-FI. Хранение, анализ и обработка сигналов ЧР осуществляется в ноутбуке и может проводиться как на месте испытаний, так и в офисе.

    Для проведения диагностики состояния изоляции кабельная линия в течение нескольких секунд заряжается небольшим током от встроенного источника до заданного значения напряжения, а затем через резонансную катушку разряжается с помощью электронного переключателя на землю.

    В результате в цепи, состоящей из емкости контролируемого кабеля и индуктивности катушки, возникает резонансный процесс. На кабельную линию воздействует синусоидальное затухающее переменное напряжение (DAC) с частотой колебаний от 50 Гц до 1000 Гц, в зависимости от емкости испытуемого объекта (длины кабельной линии).

    Осциллирующее (затухающее) напряжение воздействует на испытуемый объект менее одной секунды, поэтому не оказывает отрицательного влияния на состояние изоляции и не повреждает кабель.

    Техническое состояние кабельной линии определяется по результатам измерения и анализа разрядов при помощи встроенной экспертной системы «PD-Expert». Оцениваются следующие параметры:

    • Наличие и уровень частичных разрядов;
    • Напряжение возникновения разрядов;
    • Место возникновения разрядов;
    • Тип дефекта в изоляции;
    • Тангенс угла потерь в изоляции.

    Анализ и оценка характерных параметров частичных разрядов и локализация места возникновения позволяют выработать критерии для дальнейшего обслуживания или замены кабелей.

    Состав переносной автономной системы диагностики состояния изоляции кабельных линий неразрушающим методом CPDA-30:

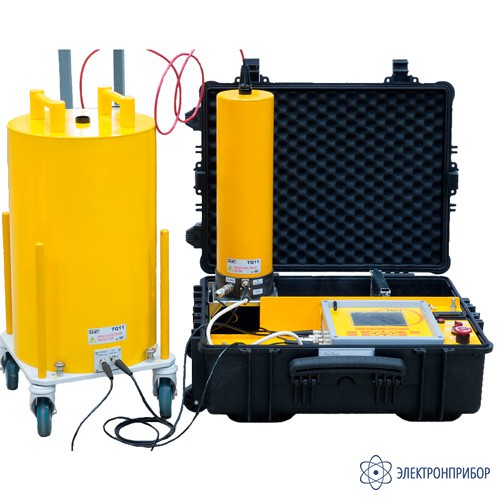

    Cистема CPDA-30 состоитсостоит из высоковольтного блока в транспортном чемодане, дополнительной индуктивности и управляющего ноутбука.

    Высоковольтный блок включает в себя:

    • Источник с электронным переключателем. Перед проведением измерений источник переводится в рабочее вертикальное положение;
    • Сетевой блок зарядки и аккумуляторы, стационарно смонтированные в общем чемодане;
    • Измерительный контроллер, который имеет экран и клавиатуру, и позволяет, при необходимости, управлять процессом испытаний кабельной линии.

    Дополнительная индуктивность служит для получения переменного затухающего напряжения за счет создания в контролируемом кабеле резонансного режима работы. Внутри индуктивности находится делитель для регистрации частичных разрядов в кабельной линии.

  • Технические характеристики переносной автономной системы диагностики состояния изоляции кабельных линий неразрушающим методом CPDA-30:

    Параметр Значение
    Максимальное выходное напряжение, кВ 28 Пик; 20 СКЗ
    Зарядный ток ВН, мА до 10
    Диапазон емкостей кабельной линии, мкФ 0,05 ÷ 10
    Диапазон измеряемых ЧР, пКл 10 ÷ 100000
    Частота измеряемых ЧР, МГц 0,15 ÷ 50,0
    Диапазон частот DAC, Гц 50 ÷ 1000
    Измерение «tg δ» изоляции да
    Напряжение сетевого питания, В AC/DC 110 ÷ 240
    Время работы от аккумулятора, часов 4 ÷ 8
    Габариты в транспортном виде, мм 260 * 520 * 670
    Вес в транспортном виде, кг 60

  • Комплект поставки CPDA-30

    № Наименование Количество
    1 Высоковольтный блок в транспортном чемодане 1
    2 Дополнительная индуктивность 1
    3 Сумка с принадлежностями 1
    4 Калибратор 1
    5 Инструкция по эксплуатации 1
