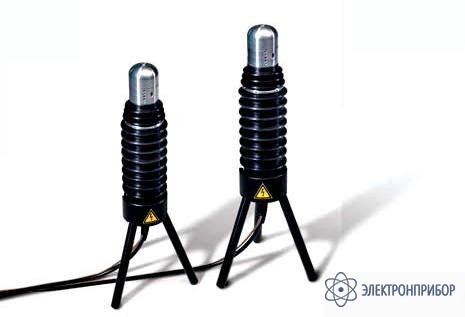

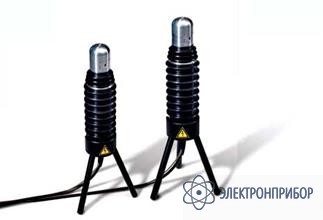

TD90 — измеритель тангенса угла диэлектрических потерь

Код товара: 32820
  • 51891-12

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      51891-12 до 05.10.2027

    • Производитель

      b2 electronic GmbH, Австрия

    Назначение измерителя тангенса угла диэлектрических потерь TD90

    Измеритель тангенса угла диэлектрических потерь TD90 предназначены для измерения высокого напряжения специальной формы инфранизкой частоты и силы тока и измерения тангенса угла диэлектрических потерь.

    Измеритель представляет собой цифровой измерительный прибор (ЦИП).

    Область применения измерителя тангенса угла диэлектрических потерь TD90

    TD90 применяется для диагностики состояния высоковольтной изоляции объектов электроэнергетики.

    Измеритель работает с применением внешнего источника испытательного напряжения. В качестве источника напряжения совместно с измерителем применяется установка измерительная высоковольтная серии HVA (HVA90), генерирующая напряжение специальной формы инфранизкой частоты.

    Особенности измерителя тангенса угла диэлектрических потерь TD90

    • Измерение тангенса угла диэлектрических потерь
    • Компактное и легкое по весу оборудование
    • Простота в использовании
    • Одновременное испытание и диагностика кабеля
    • Передача данных на компьютер при помощи беспроводного интерфейса Bluetooth
    • Протокол по результатом диагностики
    • Подключение тестирующего оборудования одним проводом

  • Технические характеристики измерителя тангенса угла диэлектрических потерь TD90

    Параметр Значение
    Диапазон измерений среднеквадратического значения напряжения переменного тока, кВ 1 –64
    Частота напряжения, Гц От 0,01 до 0,1 с шагом 0,01 Гц
    Пределы допускаемой основной относительной погрешности измерения напряжения, % ± 1
    Разрешение, кВ 0,1
    Диапазон измерений силы тока, потребляемого объектом испытаний, мА 0 – 60
    Пределы допускаемой основной относительной погрешности измерения силы тока, % ± 1
    Разрешение, мкА 1
    Диапазон измерений тангенса угла диэлектрических потерь 1×10-4 – 1
    Пределы допускаемой основной абсолютной погрешности измерения тангенса угла диэлектрических потерь ± 1×10-4
    Разрешение ± 1×10-5
    Электрическое питание Две батареи типа «С» напряжением 1,5 В
    Габаритные размеры (длина×диаметр), мм 660×120
    Масса, кг 11
    Температура окружающего воздуха, °С от – 5 до + 45
    Относительная влажность воздуха, % до 85

  • Комплект поставки TD90

    Наименование Количество
    Измеритель тангенса угла диэлектрических потерь TD90 1
    Кабель высоковольтный 1
    Кейс для транспортировки 1
    Модуль Bluetooth для ПК 1
    Кабель заземления 1
    ПО «TD Control Center» 1
    Руководство по эксплуатации 1
    Методика поверки 1
