УПП 1510 ИДМ, УПП1510ИДМ
УПП-1510 ИДМ — установка поисково-прожигающая
Код товара: 59336-
-
Гарантия
1 год

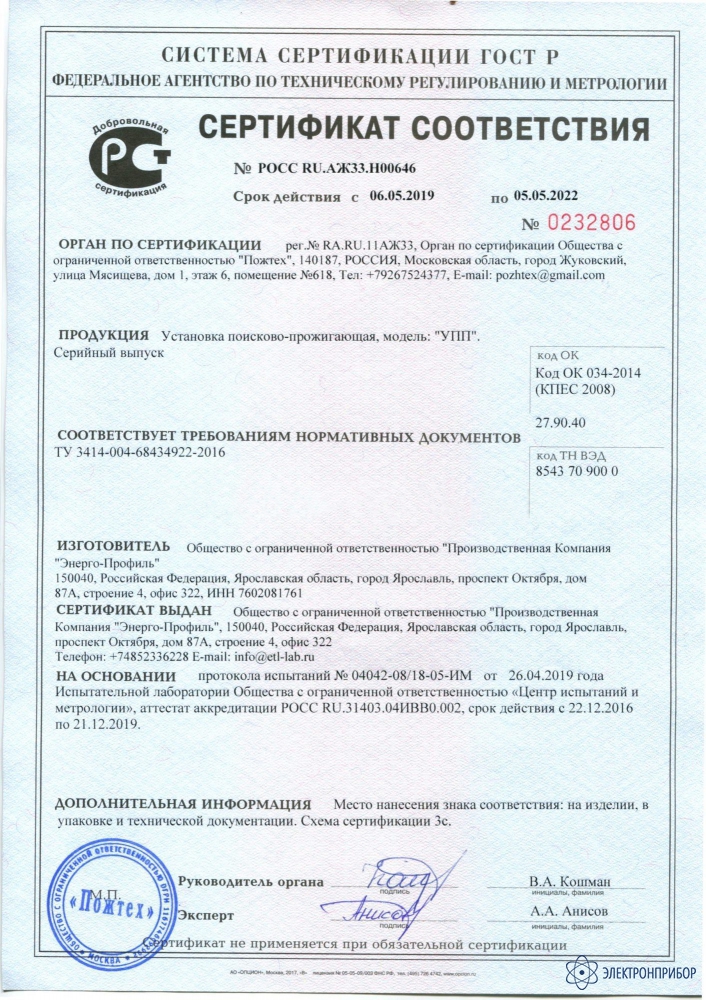

Сертификаты
Описание установки поисково-прожигающей УПП-1510 ИДМ:
Установка поисково-прожигающая УПП-1510 ИДМ предназначена для прожига поврежденной изоляции силовых электрических кабелей и точного определения места их повреждения акустическим методом. В отличие от установки УПП-1510, в УПП-1510 ИДМ дополнительно реализована функция импульсно-дугового метода.
Функции:
- прожиг поврежденной изоляции;
- определение места повреждения акустическим методом.Установка УПП-1510 ИДМ ведет прожиг в полуавтоматическом режиме напряжением от 15кВ DC и током до 30А, 6 ступеней прожига. Переключение ступеней прожига осуществляется электромеханическим переключателем оператором вручную, контролируется ток потребления установки в режиме КЗ и напряжение на ступенях. Установка УПП-1510 ИДМ имеет встроенную защиту ограничивающую время работы установки в режиме КЗ, во избежание от перегрева трансформатора.
Установка УПП-1510 ИДМ обеспечивает точное определение места повреждения кабеля акустическим методом, для чего оснащена встроенной батареей конденсаторов напряжением 10кВ емкостью 20 мкФ, обеспечивающей энергию импульса 1000 Дж при напряжении 10 кВ. Регулировка напряжения импульса в диапазоне 0 - 10 кВ осуществляется оператором вручную при помощи ЛАТРа, оснащенного датчиком "нулевого" положения. Период следования импульсов задается оператором в диапазоне 1 импульс в 6...12 секунд или производится в режиме "ручного" разряда.
Трансформатор, обеспечивающий работу функции прожига и заряда конденсаторной батареи имеет "сухое" исполнение.

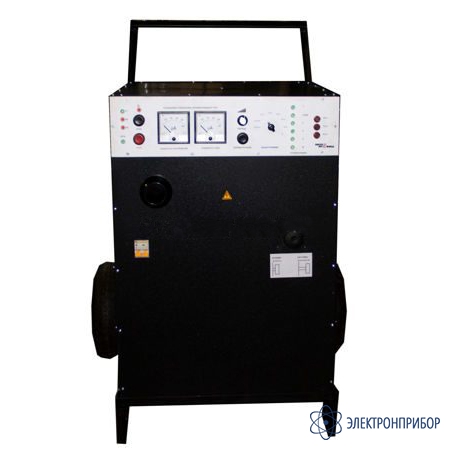

Установка поисково-прожигающая УПП-1510 ИДМ имеет вид "моноблока" на колесной паре. Масса установки до 110 кг.
-
-
Технические характеристики установки поисково-прожигающей УПП-1510 ИДМ:
Параметр Значение Модуль ПРОЖИГ, 6 ступеней с ручным электромагнитным переключением ступень 1 DC 15 кВ / 150 мА ступень 2 DC 10 кВ / 300 мА ступень 3 DC 5,2 кВ / 600 мА ступень 4 DC 2,6 кВ / 0,8 А ступень 5 АС 0,7 кВ / 4,5 А ступень 6 АС 70 В / 30 А Модуль АКУСТИКА Напряжение импульса 0…10 кВ Максимальная энергия импульса 1000 Дж Разрядный замыкатель по окончании работы Да Напряжение питания 220В, 50 Гц Максимальный ток потребления 25 А Исполнение Моноблок на колесах Масса 110 кг Габариты корпуса (без учета колес и рукоятки) 570 х 600 х 800 мм -
Комплект поставки УПП-1510 ИДМ
№ Наименование Количество 1 Установка поисково-прожигающая УПП-1510 ИДМ 1 2 Кабель питания 2 м 1 3 Кабель защитного заземления 2 м 1 4 Руководство по эксплуатации 1 -
