УПП-ПЛЮС, УПППЛЮС

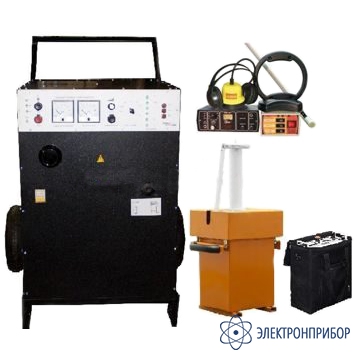

УПП ПЛЮС — комплект для испытания и поиска мест повреждения кабелей

Код товара: 59331
    • Гарантия

      1 год

    Назначение комплекта для испытания и поиска мест повреждения кабелей УПП ПЛЮС:

    Испытательно-поисковый комплект УПП ПЛЮС являет собой комплект приборов, предназначенных для испытания и поиска мест повреждения силовых электрических кабелей 6, 10 кВ и позволяет заменить передвижную электротехническую лабораторию.

    Аппаратура комплекта позволяет проводить:

    • Испытание кабельных линий повышенным выпрямленным напряжением до 70 кВ;
    • Испытание изоляции оборудования трансформаторных подстанций переменным напряжением до 50 кВ;
    • Прожиг и дожиг поврежденной изоляции кабельных линий;
    • Предварительная локализация места повреждения кабельных линий импульсным методом;
    • Точное определение места повреждения кабельных линий акустическим методом;
    • Точное определение места повреждения кабельных линий индукционным методом;
    • Трассировка кабельных линий.

    К преимуществам испытательно-поискового комплекта УПП-ПЛЮС относятся его мобильность и стоимость, поскольку приобретая комплекс установок Вы получаете скидку. Перевозка комплекта может осуществляться на автомобилях типа Volksvagen Caddy, Renault Kengoo, и более грузоподъемных типа Соболь, Газель.

    Основные характеристики оборудования комплекта УПП-ПЛЮС:

    Аппарат испытательный высоковольтный АИСТ-50/70

    - Диапазон переменного испытательного напряжения - от 1кВ до 50кВ;
    - Диапазон выпрямленного испытательного напряжения – от 2кВ до 70кВ;
    - Максимальное значение тока нагрузки на переменном напряжении - 50мА;
    - Максимальное значение тока нагрузки на выпрямленном напряжении - 25мА;
    - Относительная погрешность измерения тока и напряжения не более 3%;
    - Режим испытаний – ручной и автоматический (в автоматическом режиме настраиваются параметры предела высокого напряжения, скорости подъема испытательного напряжения, ток отсечки, время выдержки испытательного напряжения);
    - Вес пульта управления - 13 кг;
    - Вес высоковольтного генератора 48 кг;

    Габаритные размеры: - пульта управления 390х390х185 мм; - высоковольтного генератора 460х360х750 мм.

    Установка поисково-прожигающая УПП-2010

    Установка поисково-прожигающая УПП-2010 предназначена для прожига поврежденной изоляции силовых электрических кабелей и точного определения места их повреждения акустическим методом.

    Функции:
    - прожиг поврежденной изоляции;
    - определение места повреждения акустическим методом.

    Установка УПП-2010 ведет прожиг в полуавтоматическом режиме напряжением от 20кВ DC и током до 65А, 6 ступеней прожига. Переключение ступеней прожига осуществляется электромеханическим переключателем оператором вручную, контролируется ток потребления установки в режиме КЗ и напряжение на ступенях. Установка УПП-2010 имеет встроенную защиту ограничивающую время работы установки в режиме КЗ, во избежание от перегрева трансформатора.

    Установка УПП-2010 обеспечивает точное определение места повреждения кабеля акустическим методом, для чего оснащена встроенной батареей конденсаторов напряжением 10кВ емкостью 20 мкФ, обеспечивающей энергию импульса 1000 Дж при напряжении 10 кВ. Регулировка напряжения импульса в диапазоне 0 - 10 кВ осуществляется оператором вручную при помощи ЛАТРа, оснащенного датчиком "нулевого" положения. Период следования импульсов задается оператором в диапазоне 1 импульс в 6...12 секунд или производится в режиме "ручного" разряда.

    Трансформатор, обеспечивающий работу функции прожига и заряда конденсаторной батареи имеет "сухое" исполнение.

    Установка поисково-прожигающая УПП-2010 имеет вид "моноблока" на колесной паре. Масса установки до 120 кг.

    Кабелетрассоискатель УСПЕХ АТГ-410.10

    Бюджетный комплект морозоустойчивого исполнения с генератором мощностью 20 Вт Комплект трассотечепоисковый "Успех АТГ-410.10" предназначен для: - определения местоположения и глубины залегания скрытых коммуникаций. - определения мест повреждения кабельных линий; - обследования участков местности перед проведением земляных работ; - проведения работ по поиску скрытой проводки; - обнаружения мест разгерметизации трубопроводов на глубине до 3 м.

    Трассотечеискатель Успех АТГ-410.10 – универсальный многофункциональный комплект, в котором объединены три устройства:
    - Трассоискатель с электромагнитным датчиком;
    - Трассоискатель с акустическим датчиком;
    - Течеискатель с акустическим датчиком.

    Особенности:
    - Возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт);
    - Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений;
    - Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны.

    Рефлектометр РЕЙС-105М1

    Прибор РЕЙС-105М1 позволяет:

    - Убедиться в отсутствии обрыва или короткого замыкания в линии;
    - Обнаружить наличие в линии места повреждения или неоднородности (муфты, подключения к линии и др.);
     - Определить характер повреждения (обрыв, короткое замыкание и др.);
    - Измерить расстояние до места повреждения или неоднородности;
    - Измерить длину линии, в том числе длину кабеля на барабане или в бухте;
    - Измерить расстояние до места повреждения в проложенной под землей (в коробе и т.п.) линии неизвестного типа, если имеется отрезок такой же линии с известной длиной;
    - Определить расстояние до места перепутывания жил в кабеле;
    - Оценить величину волнового сопротивления линии;
    - Записать и хранить измеренную информацию в памяти прибора. Выполнить паспортизацию линии;
    - Передать информацию в компьютер и считать из компьютера.

    Кабель высоковольтный экранированный 70кВ DC

    Кабель предназначен для подключения к объекту испытаний аппарата АИСТ-50/70 в режиме испытания выпрямленным напряжением и установки УПП-2010 при прожиге и поиска места повреждения кабеля акустическим методом. Для подключения к объекту испытаний кабель оснащен зажимами типа «крокодил».

  • Технические характеристики комплекта для испытания и поиска мест повреждения кабелей УПП ПЛЮС:

    Параметр Значение
     Аппарат испытательный высоковольтный АИСТ-50/70
    Диапазон переменного испытательного напряжения От 1кВ до 50кВ
    Диапазон выпрямленного испытательного напряжения От 2кВ до 70кВ
    Максимальное значение тока нагрузки на переменном напряжении 50 мА
    Максимальное значение тока нагрузки на выпрямленном напряжении 25 мА
    Относительная погрешность измерения тока и напряжения Не более 3%
    Режим испытаний Ручной и автоматический (в автоматическом режиме настраиваются параметры предела высокого напряжения, скорости подъема испытательного напряжения, ток отсечки, время выдержки испытательного напряжения)
    Вес пульта управления 13 кг
    Вес высоковольтного генератора 48 кг
    Габаритные размеры пульт управления 390 х 390 х 185 мм
    высоковольтный генератор 460 х 360 х 750 мм
    Установка поисково-прожигающая УПП-2010
    Модуль ПРОЖИГ, 6 ступеней с ручным электромагнитным переключением ступень 1 DC 20 кВ / 200 мА
    ступень 2 DC 10 кВ / 400 мА
    ступень 3 DC 3,5 кВ / 1,2 А
    ступень 4 AC 0,9 кВ / 3,5 А
    ступень 5 АС 0,3 кВ / 10 А
    ступень 6 АС 70 В / 65 А
    Модуль АКУСТИКА Напряжение импульса 0…10 кВ
    Максимальная энергия импульса 1000 Дж
    Разрядный замыкатель по окончании работы Да
    Напряжение питания 220В, 50 Гц
    Максимальный ток потребления 25 А
    Исполнение Моноблок на колесах
    Масса 120 кг
    Габариты корпуса (без учета колес и рукоятки) 570 х 600 х 800 мм
    Кабелетрассоискатель УСПЕХ АТГ-410.10
    Приёмник АП-010
    Девять режимов работы на 26 частотных диапазонах, Гц 50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ»(10 диап), «КП»
    Общий коэффициент усиления по звуковому тракту, дБ 35
    Напряжение питания, В 9+1-2,5
    Тип элементов питания 6 х 1,5 В (батареи типа “С”)
    Мощность, подводимая к головным телефонам, мВт 100
    Потребляемая мощность, не более, Вт 0,9
    Габаритные размеры прибора, не более, мм 250 х 90 х 150
    Масса, не более, кг 1,2
    Датчик акустический АД – 200
    Чувствительность, V/g 5
    Габаритные размеры прибора, не более, мм 105 х 75
    Масса, не более, кг 1,5
    Электромагнитный датчик ЭМД-227
    Тип преобразователя Резонансная ферритовая магнитная антенна
    Частота резонанса, Гц 8928; 1024; 512 Гц
    Тип питания От приемника
    Коммутация резонанса Принудительная (управляется приемником)
    Индуктивная антенна ИЭМ- 301.2
    Максимальная мощность, подводимая к «рамке», не более Вт 10
    Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом 36
    Тип корпуса Пластмассовый, герметичный
    Рефлектометр РЕЙС-105М1
    Частота калибрационных меток, кГц 24000 ± 14
    Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5), м От 0 до 12,5;
    от 0 до 25;
    от 0 до 50;
    от 0 до 100;
    от 0 до 200;
    от 0 до 400;
    от 0 до 800;
    от 0 до 1600;
    от 0 до 3200;
    от 0 до 6400;
    от 0 до 12800;
    от 0 до 25600
    Пределы допускаемой основной приведенной (к верхнему пределу измерений (к ВП)) погрешности измерений расстояния, % ±0,2 в диапазонах измерений с верхними пределами от 200 до 25600 м;
    ±0,8 в диапазонах измерений с верхними пределами 25, 50, 100 м
    Пределы допускаемых значений приведенной (к ВП) погрешности измерений расстояния в рабочих условиях применения, % ±0,4 в диапазонах измерений с верхними пределами от 200 до 25600 м;
    ±1,5 в диапазонах измерений с верхними пределами 25, 50, 100 м
    Диапазон устанавливаемых значений коэффициента укорочения От 1 до 7
    Дискретность установки коэффициента укорочения 0,001
    Отсчет расстояния C помощью двух вертикальных курсоров – курсор 0 и
    курсор 1
    Диапазон устанавливаемых значений коэффициентов растяжки участка рефлекто- граммы вокруг активного курсора с кратностью 2 64 для диапазона от 0 до 12,5 м;
    128 для диапазона от 0 до 25 м;
    256 для диапазона от 0 до 50 м;
    512 для диапазона от 0 до 100 м;
    1024 для диапазона от 0 до 200 м;
    2048 для диапазона от 0 до 400 м;
    4096 для диапазона от 0 до 800 м;
    8192 для диапазона от 0 до 1600 м;
    16384 для диапазона от 0 до 3200 м;
    32768 для диапазона от 0 до 6400 м;
    65536 для диапазона от 0 до 12800 м;
    13107268 для диапазона от 0 до 25600 м
    Амплитуда зондирующего импульса, В Не менее 3,5 на нагрузке 50 Ом
    Амплитуда зондирующего импульса в режиме "Турбо", В Не менее 20
    Длительность зондирующего импульса, мкс От 10 х 10-3 до 5 (менее 10 нс не нормируется)
    Выходное сопротивление прибора, Ом От 30 до 450
    Перекрываемое прибором затухание, дБ 60
    Память Хранение рефлектограмм, в том числе при отсутствии питания
    Режимы при работе с памятью Присвоение имени запоминаемой рефлектограмме до 14 символов;
    запоминание рефлектограмм с растяжкой 2, 4, 8, 16, 32, 64 раза;
    запоминание рефлектограмм с усреднением от 2 до 100;
    удаление рефлектограмм из памяти;
    измерение расстояния с помощью двух курсоров;
    включение растяжки в пределах запомненной рефлектограммы;
    настройка параметров прибора по параметрам запомненной рефлектограммы;
    запоминание и удаление до 64 значений коэффициентов укорочений
    Режимы измерения нормальный - считывание и отображение текущей рефлектограммы со входа;
    сравнение - наложение двух рефлектограмм (вход и память, вход 1 и вход 2, память и память);
    разность - вычитание двух рефлектограмм отображение разности двух рефлектограмм (вход - память, вход 1 и вход 2 память - память);
    раздельный - отображение рефлектограммы со входа 2 при зондировании по входу 1
    Уровень подавления входных несинхронных помех при работе в режиме усреднения по 50 реализациям, Дб Не менее 20
    Параметры электрического питания 4 гальванических элемента или аккумулятора типа АА от 4,2 до 6 В, от источника постоянного тока от 4,8 до 6 В
    Диапазон рабочих температур окружающего воздуха, ºС От -10 до +55
    Время установления рабочего режима, мин Не более 1
    Время непрерывной работы в рабочих условиях применения при сохранении своих технических характеристик при питании от внешнего источника питания постоянного тока, ч Не менее 8
    Средняя наработка на отказ, ч Не менее 6000
    Гамма - процентный ресурс Не менее 10000 ч при γ = 90 %
    Габаритные размеры, мм Не более 106 х 243 х 59
    Габаритные размеры видимой части экрана, мм Не более 70 х 40
    Масса со встроенными элементами питания, кг Не более 0,75
    Масса в потребительской таре, кг Не более 2
  • Комплект поставки УПП ПЛЮС

    Наименование Количество
    1 Аппарат испытательный высоковольтный АИСТ-50/70 (с первичной поверкой) 1
    2 Установка поисково-прожигающая УПП-2010 1
    3 Кабелетрассоискатель УСПЕХ АТГ-410.10 1
    4 Рефлектометр РЕЙС-105М1 (с первичной поверкой) 1
    5 Кабель высоковольтный 70кВ DC, S=6кв.мм, 10 метров 1
