RAPTOR C25, RAPTORC25, RAPTOR-C25

Устройства для проверки автоматических выключателей

RAPTOR C25 — многофункциональный комплекс прогрузки первичным током, 13 кВА, до 15.000 А

Код товара: 30804
  • 56625-14

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      56625-14 до 27.12.2029

    • Производитель

      EuroSMC, Испания

    Сертификаты

    Описание многофункционального комплекса прогрузки первичным током RAPTOR C25:

    Raptor – инновационная испытательная система, разработанная как современное универсальное решение для первичных испытаний при наладке и обслуживании силовых подстанций с существенным отличием от всех существующих традиционных систем, позволяющая проводить испытания легче, быстрее и точнее.

    Начальная конфигурация Raptor состоит из силового модуля Raptor MS и адаптера управления Raptor WA. К начальной конфигурации можно добавить: до трех вспомогательных модулей Raptor SL, каждый из которых добавляет мощности на 5 кВА; высоковольтный модуль Raptor HV, выдающий напряжение до 2 кВ. Три модуля Raptor MS можно объединить в трехфазную систему прогрузки первичным током - TriRaptor.

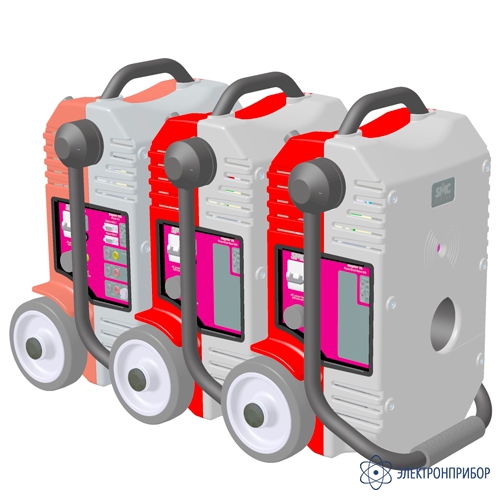

    Raptor C25 состоит из силового модуля Raptor MS, адаптер управления Raptor WA, 2 вспомогательных модулей Raptor SL, мощность 13 кВА, ток до 15.000 А.

    В сравнении с тяжелым и крупногабаритным оборудованием предыдущих поколений, комплекс Raptor невероятно легок и мал в размерах, объединяя в одном транспортабельном устройстве революционную технологию генерации больших токов, основанную на применении цифровых сигнальных процессоров (DSP-процессоры) и интеллектуальную систему автоматического управления, с весом одного блока менее 35 кг и возможностью выдачи тока до 15000А и напряжения до 2000 В.

    Компактность комплекса позволяет расположить Raptor максимально близко к объекту испытаний, уменьшая длину кабеля, а новая технология LOOP-THROUGH позволяет снижать потери мощности за счет сведения промежуточных соединений к физическому минимуму - модули имеют отверстие в середине, через которое проходит кабель подключения к испытуемому объекту, образуя, таким образом, индукционную цепь.

    Комплекс Raptor выдает стабилизированный синусоидальный ток, обеспечивая автоматическое регулирование заданной амплитуды, поддерживая значение постоянным, независимо от изменения нагрузки.

    Адаптер управления Raptor WA позволяет пользователю дистанционно управлять процессом испытаний через подключенный по беспроводной или проводной связи ПК или планшет с установленным ПО RaptorController. Трехфазная версия TriRaptor управляется через ручной пульт Raptor HHx3.

    В ПО RaptorController входит широкий набор измерительных функций, что расширяет число возможных применений. В заводских настройках уже предусмотрен исчерпывающий набор стандартных шаблонов испытаний, оператору необходимо только выбрать необходимый и запустить тест; тем не менее, оператор может изменить существующие шаблоны для своих конкретных задач или создать и сохранить абсолютно новый шаблон.

    Применение многофункционального комплекса прогрузки первичным током RAPTOR C25:

    • Испытания первичным током;
    • Тестирование устройств РЗиА;
    • Тестирование высоковольтных выключателей;
    • Тестирование трансформаторов ТТ и ТН;
    • Проверка силовых трансформаторов;
    • Тестирование реклоузеров и секционных разъединителей;
    • Проверка распределительных устройств;
    • Тепловые испытания;
    • Проверка полярности;
    • Проверка контуров заземления;
    • Измерение шагового напряжения;
    • Трехфазные испытания первичным током и многое другое.

    Преимущества многофункционального комплекса прогрузки первичным током RAPTOR C25:

    Стабилизированный выходной ток. Технология цифровой генерации обеспечивает выдачу полностью стабилизированного выходного тока синусоидальной формы волны даже при изменении импеданса. Высокая скорость испытания из-за отсутствия латра и необходимости вручную плавно регулировать выходной ток: оператору нужно всего лишь задать требуемое значение и нажать кнопку для мгновенной выдачи.

    Размеры и вес. Сверхмалые размеры и вес позволяют одному оператору с лёгкостью переносить комплекс RAPTOR и перевозить его в легковом автомобиле. Каждый модуль имеет транспортировочные ручку и колеса. Применение комплекса в самых труднодоступных местах и местах с ограниченным пространством.

    Модульная структура. Конечный пользователь в любой момент может расширить имеющуюся комплектацию и увеличить выходную мощность Raptor путем добавления вспомогательных модулей Raptor SL, добавить высоковольтный модуль Raptor HV или объединить три модуля Raptor MS в трехфазную систему. Автоматическая связь и синхронизация между модулями MS и SL производится через ИК порт – никаких соединительных кабелей не требуется

    Индукционная передача тока – технология LOOP-THROUGH. Каждый модуль Raptor (кроме HV) имеет индукционное отверстие в центре корпуса, через которое проводится кабель подключения к объекту. Передача тока на кабель индукционным методом. N оборотов кабеля через кольцо – увеличивают напряжение в N раз. Уникальная технология сводит количество точек подключения кабелей к физическому минимуму, существенно уменьшая потери мощности, экономя время и упрощая процесс испытания.

    Измерительные функции. Аппаратные: вольтметр, амперметр, милливольтметр, фазометр, хронометр, бинарный вход (напряжение/сухой контакт). Расчётные: полная, активная, реактивная мощности, коэффициент мощности, активное, реактивное сопротивление, импеданс, коэффициент трансформации и прочее.

    Многофункциональность. Raptor имеет самое широкое применение: от прогрузки первичным током до измерения сопротивления контактов выключателей – заменяя несколько приборов, Raptor экономит временные и материальные затраты. Мощный процессор Raptor рассчитан на многолетнюю эксплуатацию и с выходом новых приложений достаточно будет обновить программное обеспечение системы через интернет.

    Шаблоны испытаний. В ПО RaptorController входит широкий набор заводских шаблонов испытаний, оператору необходимо только выбрать необходимый и запустить автоматический тест. В любой шаблон можно внести изменения и сохранить его под новым именем, также можно создать и сохранить абсолютно новый шаблон.

    Компания SMC периодически дополняет библиотеку новыми шаблонами, новые шаблоны автоматически добавляются при установке последней версии прошивки. Обновление доступно пользователю в любой момент, напрямую из ПО RaptorController.

    Для удобства работы в каждом шаблоне есть графическая схема подключения.

    Обновление. Компания SMC постоянно совершенствует Raptor, выпуская новые модули, например, высоковольтный модуль Raptor HV. Все выпущенные и планируемые к выпуску модули совместимы. Программное обеспечение постоянно дополняется, его обновление бесплатно – через интернет. Таким образом, однажды выбрав Raptor, вы всегда будете иметь самое современное и передовое оборудование.

    Управление через адаптер Raptor WA. Используя последние достижения в области технологий подключения и связи, которые являются надежными и чрезвычайно быстрыми, был разработан адаптер связи и управления Raptor WA. Адаптер Raptor WA позволяет дистанционно управлять системой Raptor. Управление может осуществляться с помощью компьютера или любого мобильного устройства с использованием операционной системы Windows и установленного приложения RaptorController.

    Raptor WA устанавливается на модуле Raptor MS и обеспечивает различные возможности связи, как проводной (Ethernet), так и беспроводной (WiFi). Вся связь между компьютером и Raptor WA осуществляется по протоколу TCP/IP.

    Мгновенное соединение, не требующее настройки, устанавливается между ПК/планшетом и Raptor WA, работающим либо в режиме прямого доступа, либо через внешнюю сеть WiFi.

    Для подключения к компьютеру может использоваться кабельное соединение RJ-45 или беспроводное Wi-Fi. Новый адаптер полностью совместим с любой существующей системой Raptor и обеспечивает новый режим связи и управления с использованием сетевого протокола TCP/IP.

    Использование независимого средства управления, такого как компьютер, позволяет загружать обновления непосредственно из “облака”, что обеспечивает управление с любого устройства с ОС Windows, необходимо просто загрузить и установить бесплатное приложение RaptorController.

    Raptor WA имеет два разных порта для связи: Wi-Fi и Ethernet. Оба полностью независимы друг от друга.

    Существует три режима связи: Прямой доступ Wi-Fi, Сетевой Wi-Fi и проводной Ethernet. Режим Ethernet, в свою очередь, может осуществляться через локальную сеть или путем прямого подключения к ПК.

    В ближайшее время будет доступно приложение RaptorController для ОС Android.

  • Технические характеристики многофункционального комплекса прогрузки первичным током RAPTOR C25:

    Параметр Значение
    Силовой модуль RAPTOR MS
    Канал высокого тока
    Ток Напряжение
    Без нагрузки (0% I макс.) 0-1,20 В АС-непрерывно
    3,8 кА (25% I макс.) 0-0,81 В АС-непрерывно
    7,5 кА (50% I макс.) 0-0,42 В АС-3 мин
    9,5 кА (I макс.) 0-0,22 В АС – 3 сек
    Частота 20 – 400 Гц
    Канал низкого тока
    Ток 0-35 А АС
    Напряжение 0 – 200 В АС
    Частота 20-400 Гц
    Изолированный выход Да
    Защита Предохранитель
    Измерения
    Вторичный ток Для канала высокого тока
    Диапазон 0-1 кA АС, 0-15 кA АС
    Разрешение 1 A АС, 10 A АС
    Точность ±0.2%
    Фазовый угол ±0.25º
    Амперметр / милливольтметр
    Диапазон амперметра 0 – 0,2 / 0 - 2 / 0 - 20 A АС
    Разрешение амперметра 0,1 мА АС, 1 мА АС, 10 мА АС
    Импеданс амперметра <10 мОм
    Диапазон вольтметра 0-30 мВ АС, 0-0, 3 В АС, 0-3 В АС
    Разрешение вольтметра 0,015 / 0,15 / 1,5 мВ АС
    Импеданс вольтметра >3000 KОм
    Диапазон частоты 20 - 400 Гц
    Точность ±0.1%
    Фазовый угол ±0.25º
    Изолированный вход Да
    Вольтметр
    Диапазон 0 - 0.2 / 0 - 2 / 0 - 20 / 0 - 300  В АС
    Разрешение 0,1 мВ АС, 1 мВ АС, 10 мВ АС, 0,15 В АС
    Импеданс >120 KОм
    Диапазон частоты 20 – 400 Гц
    Точность ±0.1%
    Фазовый угол ±0.25º
    Изолированный вход Да
    Бинарный вход
    Тип Сухой контакт/напряжение
    Уровни 1,5 В, 15 В;  U макс. 250  В АС
    Разрешение время 1 мс
    Изолированный вход Да
    Коммуникация
    2 RS-485 Для подключения блока управления к силовому блоку
    2 ИК-порт Для беспроводной связи блоков
    Общее
    Питание 230 В ±10%, 50/60 Гц
    Вес 35 кг
    Размеры 550 x 440 x 230 мм
    Температура рабочая 0-50 Cº
    Температура хранения -25 до + 70 Cº
    Индукционное отверстие 85 мм
    Транспорт Колеса, складная ручка
    Вспомогательный модуль RAPTOR SL
    Канал высокого тока
    Ток Напряжение
    Без нагрузки (0% I макс.) 0, 0,79, 1,59 В АС - непрерывно
    3,8 кА (25% I макс.) 0, 0,67, 1,34 В АС - непрерывно
    7,5 кА (50% I макс.) 0, 0,55, 1,11 В АС – 3 мин.
    15 кА (100% I макс.) 0, 0,30, 0,61 В АС – 3 сек.
    Коммуникация
    2 ИК-порт Для беспроводной связи между силовым и вспомогательным блоками
    Общее
    Питание 230 В ±10%, 50/60 Гц
    Вес 35 кг
    Индукционное отверстие 85 мм
    Транспорт Колеса, складная ручка
    Выходные характеристики
    N витков Напряжение, В Максимальный ток
    Длительно    		 Максимальный ток
    3 минуты    		 Максимальный ток
    3 секунды
    1 4,39 – 0,87 3.800 А при 3,50 В 7.500 А при 2,63 В 15.000 А при 0,87 В
    2 8,78 – 1,73 1900 А при 6,99 В 3.800 А при 5,21 В 7.500 А при 1,73 В
    3 13,16 – 2,60 1.267 А при 10,49 В 2.500 А при 7,88 В 5,000 А при 2,60 В
    4 17,55 – 3,28 950 А при 13,98 В 1.900 А при 10,42 В 3.800 А при 3,28 В
    5 21,94 – 4,34 760 А при 17,48 В 1.500 А при 13,14 В 3.000 А при 4,34 В

  • Комплект поставки RAPTOR C25

    № Наименование Количество
    1 RAPTOR WA адаптер управления 1
    2 RAPTOR MS силовой модуль 1
    3 RAPTOR SL вспомогательный модуль 2
    4 CBL-PWR-RAP кабель питания 3
    5 CBL-SET-RAP полный комплект измерительных кабелей 1
    6 BAG13 сумка нейлон RAPTOR 3
    7 CBL3M-RAP ультра-гибкий кабель 120 мм2 х 3 м 6
    8 RAP-ACC2 соединительный терминал на 6 кабелей (пара) 1
    9 RAP-HCC токовые струбцины (пара) 1
    10 RaptorController программное обеспечение 1
    11 Заводской сертификат калибровки 1
    12 Руководство по эксплуатации на русском языке 1

    Дополнительная комплектация RAPTOR C25:

    (Поставляется за отдельную плату)

    № Наименование
    1 RAPTOR SL вспомогательный модуль
    2 RAPTOR HV высоковольтный модуль
    3 RAPTOR PT тестер полярности
    4 CBL3M-RAP ультра-гибкий кабель 120 мм2 х 3 м
    5 CBL6M-RAP ультра-гибкий кабель 120 мм2 х 6 м
    6 CBL9M-RAP ультра-гибкий кабель 120 мм2 х 9 м
    7 RAP-ACC1 соединительный терминал на 4 кабеля (пара)
    8 RAP-ACC2 соединительный терминал на 6 кабелей (пара)
    9 RAP-HCC токовые струбцины (пара)
    10 RAP-LAMP внешняя сигнальная лампа высокого напряжения для RAPTOR HV, роторного типа
    11 RAP-STOP внешняя кнопка аварийного отключения для RAPTOR HV, с замком и магнитным креплением
    12 RAP-ST комплект для определения шагового напряжения для RAPTOR HV
    13 RAP-CASE транспортировочный кейс на колесах
