RAPTOR SL, RAPTORSL, RAPTOR-SL

Устройства для проверки автоматических выключателей

RAPTOR HV — высоковольтный модуль, до 2 кВ

Код товара: 50628
  • 56625-14

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      56625-14 до 27.12.2029

    • Производитель

      EuroSMC, Испания

    Сертификаты

    Назначение высоковольтного модуля RAPTOR HV:

    Высоковольтный модуль RAPTOR HV (может быть добавлен к любой конфигурации RAPTOR C05, RAPTOR C15, RAPTOR C25, RAPTOR C35) расширяет спектр применения и позволяет использовать RAPTOR при испытаниях, требующих переменное напряжение до 2 кВ.

    RAPTOR HV работает только вместе с силовым модулем RAPTOR MS и визуально схож с ним. Подключается к RAPTOR MS через специальный разъем. Генерируемое RAPTOR MS напряжение увеличивается модулем RAPTOR HV, и может быть выбрано пользователем в двух диапазонах: 1 кВ или 2 кВ с высокоточным измерением напряжения, тока и фазового угла.

    RAPTOR HV соответствует всем международным стандартам безопасности и имеет встроенный звуковой сигнализатор высокого напряжения и разъемы для подключения сигнальной лампы и внешней кнопки аварийного отключения.

    Одной из особенностей является возможность проводить испытания на частотах, отличных от сетевой частоты, что еще более расширяет спектр применения RAPTOR.

    Применение модуля RAPTOR HV делает RAPTOR уникальной системой не имеющей аналогов, так как теперь в одной установке можно совместить выдачу высокого тока до 15 кА и высокого напряжения до 2 кВ при высокой мощности, таким образом, инновационная система RAPTOR заменяет собой сразу несколько установок.

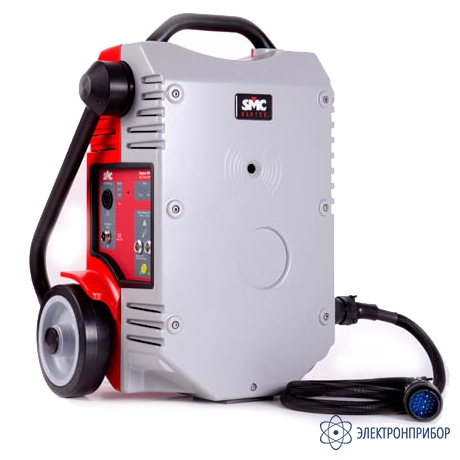

    Вес модуля RAPTOR HV составляет 28 кг и те же габаритные размеры, что и остальные модули RAPTOR; имеет колеса и складную ручку для удобной транспортировки.

    Особенности высоковольтного модуля RAPTOR HV:

    • 2 диапазона: 0-1000 В АС и 0 – 2000 В АС;
    • Соединение и питание через специальный разъем от RAPTOR MS;
    • Управление через RAPTOR HH;
    • Пакет готовых тестов;
    • Звуковой сигнализатор высокого напряжения;
    • Внешние сигнальная лампа и кнопка аварийного отключения;
    • Портативность, малый вес и размеры.

    Применение высоковольтного модуля RAPTOR HV:

    • Высоковольтные испытания ТТ, ТН, силовых трансформаторов;
    • Снятие вольтамперных характеристик;
    • Построение кривых намагничивания;
    • Коэффициент трансформации ТН, силовых трансформаторов;
    • Проверка полярности во вторичной обмотке ТН;
    • Тестирование датчиков и преобразователей напряжения;
    • Измерение шагового напряжения.

  • Технические характеристики высоковольтного модуля RAPTOR HV:

    Напряжение АС Ток АС Рабочий цикл
    Канал высокого напряжения
    0…2 кВ 1 А Длительно
    0…2 кВ 2 А 3 мин.
    0…2 кВ 2,5 А 2 мин.
    0…1 кВ 2 А Длительно
    0…1 кВ 4 А 3 мин.
    0…1 кВ 5 А 2 мин.
    Разрешение разомкнутого контура 1 В АС
    Диапазон частоты 20-400 Гц
    Параметр Значение
    Канал высокого напряжения
    Вторичный ток
    Диапазон 0,08 / 0,8 / 8 A АС
    Разрешение 0,04 / 0,4 / 4 мА АС
    Диапазон частоты 20 – 400 Гц
    Точность 0,1%
    Фазовый угол точность ± 0,25 º
    Вторичный ток
    Диапазон 1000 / 2000 В АС
    Разрешение 1 В АС
    Диапазон частоты 20 – 400 Гц
    Точность 0,1%
    Фазовый угол точность ± 0,25 º
    Разъем подключения (кабель 1 м)
    Входная мощность от усилителя 160 В АС @ 16 А - длительно
    160 В АС @ 32 А – 3 мин.
    RS-485 Встроен в разъем
    Синхронизация фазы Да
    Питание 230 В АС @ 1 A
    Общее
    Питание От разъема RAPTOR MS
    Вес 28 кг
    Безопасность Сигнализатор звуковой, сигнальная лампа, кнопка аварийного отключения
    Вентиляция Принудительная
    Транспорт Колеса, складная ручка

  • Комплект поставки RAPTOR HV

    № Наименование Количество
    1 RAPTOR HV высоковольтный модуль 1
    2 BAG13 сумка нейлон RAPTOR 1
    3 CBL-HV6-RAP высоковольтный кабель 6 м 2
    4 CBL-MSHV-RAP соединительный кабель RAPTOR MS-HV 1
    5 RAP-CLAMP струбцины для RAPTOR HV (пара) 1
    6 Заводской сертификат калибровки 1
    7 Руководство по эксплуатации на русском языке 1

    Дополнительная комплектация RAPTOR HV

    (Поставляется за отдельную плату)

    № Наименование
    1 RAP-LAMP внешняя сигнальная лампа высокого напряжения для RAPTOR HV, роторного типа
    2 RAP-STOP внешняя кнопка аварийного отключения для RAPTOR HV, с замком и магнитным креплением
    3 RAP-ST комплект для определения шагового напряжения для RAPTOR HV
    4 RAP-CASE транспортировочный кейс на колесах
