Tri RAPTOR, Tri-RAPTOR

Устройства для проверки автоматических выключателей

TriRAPTOR — многофункциональный комплекс прогрузки трехфазным первичным током, 3х3 кВА, до 3х9.500 А

Код товара: 50631
  • 56625-14
    Многофункциональный комплекс прогрузки трехфазным первичным током, 3х3 ква, до 3х9.500 а TriRAPTOR Многофункциональный комплекс прогрузки трехфазным первичным током, 3х3 ква, до 3х9.500 а TriRAPTOR

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      56625-14 до 27.12.2029

    • Производитель

      EuroSMC, Испания

    Сертификаты

    Описание многофункционального комплекса прогрузки прогрузки трехфазным первичным током TriRAPTOR:

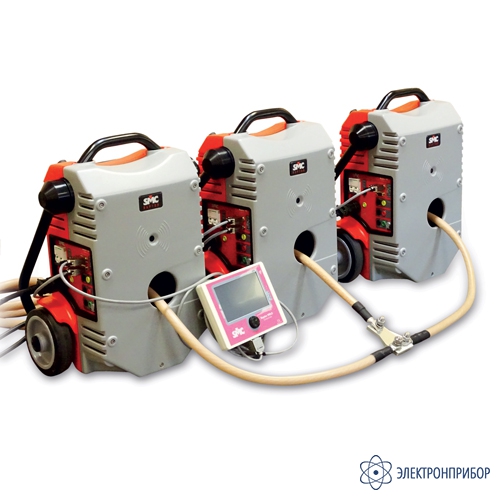

    Три силовых модуля RAPTOR MS могут быть объединены в единую систему TriRAPTOR для первичных испытаний трехфазным стабилизированным током.

    Примеры применения многофункционального комплекса прогрузки прогрузки трехфазным первичным током TriRAPTOR:​

    Реле защиты двигателя. Современные системы защит обладают огромным количеством настроек и имеют питание от сети, поэтому их сложно протестировать однофазным  током. TriRAPTOR обеспечивает стабилизированный и точный трехфазный канал с выходным током до 9 кА и с углом 120º между фазами, а также может определять время срабатывания  реле защиты.

    Тестирование высоковольтных выключателей. При помощи трехфазного комплекса прогрузки первичным током TriRAPTOR появилась возможность тестирования высоковольтных выключателей по всем 3-м фазам одновременно. Время срабатывания выключателя автоматически измеряется, даже если нет доступа к тестированию реле защиты.

    Ввод силовых подстанций в эксплуатацию. Подключив трехфазный выходной канал системы TriRAPTOR к шине подстанции и подав заданный ток, оператор может быстро и безопасно проверить настойку всей системы в целом:

    • Целостность цепи;
    • Коэффициент трансформации и полярность ТТ;
    • Подключение вторичного оборудования;
    • Последовательность фаз;
    • Настройки реле защиты;
    • Заземление.

  • Технические характеристики многофункционального комплекса прогрузки прогрузки трехфазным первичным током TriRAPTOR:​

    Параметр Значение
    Силовой модуль RAPTOR MS (3 шт. на систему)
    Канал высокого тока
    Ток Напряжение
    Без нагрузки (0% I макс.) 0-1,20 В АС-непрерывно
    3,8 кА (25% I макс.) 0-0,81 В АС-непрерывно
    7,5 кА (50% I макс.) 0-0,42 В АС-3 мин
    9,5 кА (I макс.) 0-0,22 В АС – 3 сек
    Частота 20 – 400 Гц
    Канал низкого тока
    Ток 0-35 А АС
    Напряжение 0 – 200 В АС
    Частота 20-400 Гц
    Изолированный выход Да
    Защита Предохранитель
    Измерения
    Вторичный ток Для канала высокого тока
    Диапазон 0-1 кA АС, 0-15 кA АС
    Разрешение 1 A АС, 10 A АС
    Точность ±0.2%
    Фазовый угол ±0.25º
    Амперметр / милливольтметр
    Диапазон амперметра 0 – 0,2 / 0 - 2 / 0 - 20 A АС
    Разрешение амперметра 0,1 мА АС, 1 мА АС, 10 мА АС
    Импеданс амперметра <10 мΩ
    Диапазон вольтметра 0-30 мВ АС, 0-0, 3 В АС, 0-3 В АС
    Разрешение вольтметра 0,015 / 0,15 / 1,5 мВ АС
    Импеданс вольтметра >3000 KΩ
    Диапазон частоты 20 - 400 Гц
    Точность ±0.1%
    Фазовый угол ±0.25º
    Изолированный вход Да
    Вольтметр
    Диапазон 0 - 0.2 / 0 - 2 / 0 - 20 / 0 - 300  В АС
    Разрешение 0,1 мВ АС, 1 мВ АС, 10 мВ АС, 0,15 В АС
    Импеданс >120 KΩ
    Диапазон частоты 20 – 400 Гц
    Точность ±0.1%
    Фазовый угол ±0.25º
    Изолированный вход Да
    Бинарный вход
    Тип Сухой контакт/напряжение
    Уровни 1,5 В, 15 В;  U макс. 250  В АС
    Разрешение время 1 мс
    Изолированный вход Да
    Коммуникация
    2 RS-485 Для подключения блока управления к силовому блоку
    2 ИК-порт Для беспроводной связи блоков
    Общее
    Питание 230 В ±10%, 50/60 Гц
    Вес 35 кг
    Размеры 550 x 440 x 230 мм
    Температура рабочая 0-50 Cº
    Температура хранения -25 до + 70 Cº
    Индукционное отверстие 85 мм
    Транспорт Колеса, складная ручка

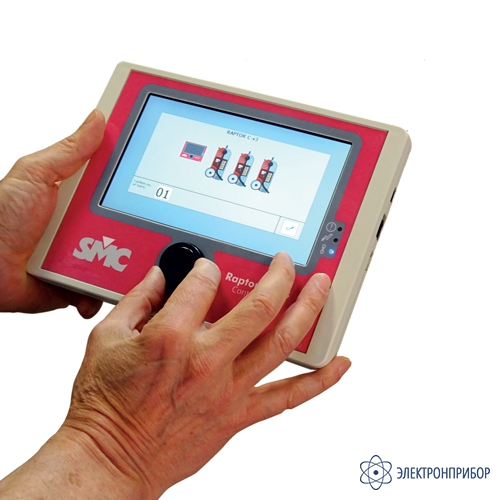

    Модуль управления RAPTOR 3HH
    Управление
    Экран Сенсорный, цветной, 7 дюймов
    Ручка управления Вращение + нажатие
    LED индикаторы Связь, питание, неисправность
    Коммуникация
    RS-485 Для связи с силовым блоком
    USB Для связи с ПК
    RJ-45 Для подключения к интернет для обновления ПО
    ОС Windows CE
    Общее
    Питание От силового блока / адаптер  5 В DC
    Вес 1 кг
    Размеры 224 x 164 x 40 мм
    Корпус Сверх прочный ABS, нескользящая поверхность, магнит-крепление
    Сумка Мягкий нейлон
    Кабель подключения 5 м
    Соответствие Стандарты СЕ, IEC, ISO-9001

  • Комплект поставки TriRAPTOR

    № Наименование Количество
    1 RAPTOR HHx3 трехфазный пульт управления 1
    2 RAPTOR MS силовой модуль 3
    3 CBL-PWR-RAP кабель питания 3
    4 CBL-SET-RAP полный комплект измерительных кабелей 1
    5 BAG13 сумка нейлон RAPTOR 3
    6 BAG14 сумка нейлон RAPTOR HHx3 1
    7 RAP-ACC1 соединительный терминал на 4 кабеля (пара) 1
    8 RAPTOR Sync программное обеспечение 1
    9 Заводской сертификат калибровки 1
    10 Руководство по эксплуатации на русском языке 1

    Дополнительная комплектация TriRAPTOR:

    (Поставляется за отдельную плату)

    № Наименование
    1 CBL3M-RAP ультра-гибкий кабель 120 мм2 х 3 м
    2 CBL6M-RAP ультра-гибкий кабель 120 мм2 х 6 м
    3 CBL9M-RAP ультра-гибкий кабель 120 мм2 х 9 м
    4 RAP-HCC токовые струбцины (пара)
    5 RAP-CASE транспортировочный кейс на колесах
