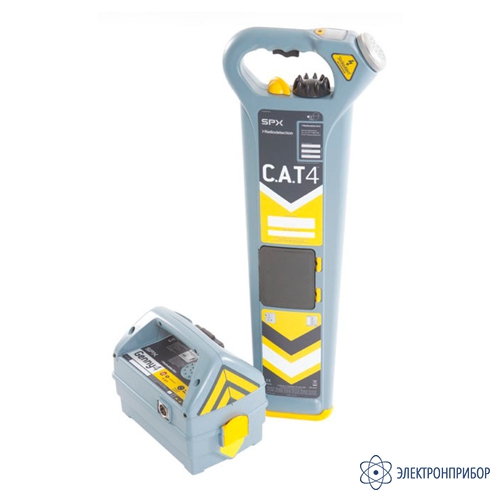

C.A.T4 + Genny4 — трассоискатель

Код товара: 30045
  • Трассоискатель C.A.T4 + Genny4 Трассоискатель C.A.T4 + Genny4

    Особенности трассоискателя C.A.T4 + Genny4:

    Два инновационных прибора, разработанные с учетом пошагового расширения их возможностей при минимальном изменении практики контроля или требований к обучению.

    Детектировать больше, детектировать быстрее

    Режим поиска Avoidance Mode™ локатора C.A.T4 позволяет оператору проверять зоны, предназначенные для вскрытия грунта, на наличие сигналов промышленной частоты, и сигналов генератора Genny4 и определять точное положение коммуникаций за один проход. Вертикальная столбчатая диаграмма "с отметкой максимального уровня" на данном проходе позволяет пользователю быстро распознать и нацелиться на определенный заглубленный проводник.
    Генератор Genny4 обеспечивает одновременный вывод высококачественного двухчастотного сигнала. Параллельно с известным сигналом 33 кГц, предназначенным для общей локации, генератор Genny4 передает специализированную частоту для локации объектов небольшого диаметра, которая облегчает локализацию таких коммуникаций, как телевизионные кабели и линии уличного освещения, включая ответвители. Для сложных мест локации функция усиления сигналов позволяет сигналам генератора зондировать дальше и глубже, и более легко наводить эти сигналы на коммуникации.

    Функция защиты от динамической перегрузки локатора C.A.T4 автоматически отфильтровывает помехи высокого уровня, позволяя оператору работать даже в "электрически" шумных зонах, например, на подстанциях и под высоковольтными кабелями – не требуя при этом от оператора ввода каких-либо параметров.

    Более высокий уровень безопасности работ по вскрытию грунта

    Как критический инструмент безопасности, система C.A.T4 и Genny4 предоставляет большое число функций, предназначенных для обеспечения безопасности проведения этих работ и помощи при снижении риска повреждения коммуникаций неглубокого залегания.

    Полная совместимость с предыдущими версиями

    Рабочий интерфейс C.A.T4 и Genny4 остался привычным, как и тот, который был введен компанией Radiodetection в середине 80-х годов прошлого века, и полностью совместим с предыдущими версиями прибора. Например, все вспомогательные принадлежности генератора Genny3 совместимы с принадлежностями генератора Genny4.

    Компания Radiodetection предоставляет полный спектр возможностей обучения операторов, менеджеров и инструкторов для помощи в использовании наилучших способов работы и поддержки обеспечения надежности и ответственности при локации кабелей и труб. Обращайтесь, пожалуйста, в местное представительство компании для получения более подробной информации.

    Защита от динамической перегрузки

    Высокие уровни электрических помех, встречающиеся вокруг подстанций и вблизи высоковольтных линий, могут вызвать перегрузку чувствительной электроники. Функция защиты от динамической перегрузки автоматически отфильтровывает эти помехи, позволяя C.A.T4 выполнять локацию там, где другие устройства этого типа встречаются со значительными трудностями.

    Привычный интерфейс

    Минимальные требования к переподготовке для работы с новым поколением локаторов – сохранен классический внешний вид C.A.T.

    Генератор Genny 4

    Возможность локации на больших расстояниях и глубже, включая
    отводы коммуникаций, благодаря усилению сигнала и применению одновременного двухчастотного выхода.

    Локация кабелей малого диаметра

    Применение одновременного двухчастотного выхода и простые, интуитивно понятные методы локации помогают пользователям C.A.T4 и Genny4 детектировать кабели малого диаметра, например, телекоммуникационные кабели типа витая пара, линии передачи кабельного TV, ответвления и спуски, которые исторически сложно обнаруживать, и уменьшить риск повреждения таких кабелей.

    Режим обхода «Avoidance Mode™»

    Этот режим ускоряет процесс сканирования перед вскрытием грунта за счет одновременного поиска сигналов промышленной частоты, радиочастотных сигналов и сигналов от генератора Genny. Этот режим локатора C.A.T4 обеспечивает полностью контролируемый отклик, позволяя операторам быстро определять точное положение подземной линии и выполнять ее трассировку, практически, в любой зоне. Реальный звуковой сигнал позволяет операторам различать отдельные сигналы и коммуникации,обеспечивая максимальную скорость локации при сохранении безопасности.

    Реальный звук

    Звуковые сигналы, генерируемые C.A.T4, получаются из обнаруженных сигналов. Сигналы промышленной и радиочастоты, а также генератора Genny, могут быть легко различимы друг от друга и от фонового шума, помогая идентифицировать искомые линии коммуникации и различать близко расположенные коммуникации.

    Функция усиления сигнала генератора Genny4

    Одновременно с обычным режимом подачи сигнала промышленной частоты генератор Genny4 имеет функцию усиления сигнала (Signal Boost), которая позволяет увеличивать выходной сигнал до 10-ти раз, позволяя операторам обнаруживать коммуникации на большей глубине и расстоянии.

    ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

    Принадлежности генератора Genny4 предназначены для передачи сигналов локации по большинству типов инженерных коммуникаций, включая линии из непроводящего материала, например, пластиковые и керамические трубы. Эти принадлежности включают в себя следующее:

    Сигнальные зажимы
    Размещаются вокруг трубы или кабеля (диаметр до 220 мм) для подачи сигналов от генератора Genny4 в кабель или трубу без обесточивания кабеля или прерывания подачи среды в трубу.

    Миниатюрный зонд-передатчик
    Автономный сигнал-генератор, который может быть прикреплен к гибкому стержню для его проталкивания, позволяя детектировать и проводить трассировку неметаллических труб или каналов.

    Адаптеры с кабелями и разъемами
    Подача сигналов генератора Genny4 напрямую в системы распределения электроэнергии без предварительного отключения питания.

    Система проталкивания FlexiTrace ™
    Гибкий стержень для проталкивания длиной 50 м с встроенным зондом, питание которого осуществляется от генератора Genny4, предназначен для трассировки неметаллических труб шириной до 15 мм.

    Мощный неодимовый магнит
    Простая процедура введения сигналов генератора Genny4 в заглубленные коммуникации через стальную или чугунную арматуру, например, через фонарные столбы, и даже через конструкции с покрытием с помощью нового двухчастотного режима генератора Genny4.

  • Технические характеристики трассоискателя C.A.T4 + Genny4:

    Параметр Значение
    ЛОКАТОР C.A.T4
    Сигналы промышленной частоты глубина локации 3 м
    Радиосигналы глубина локации 2 м
    Сигналы Genny4 глубина локации 4 м
    Динамический диапазон 120 дБ при 10 Гц
    Защита от динамической перегрузки (ЗДП) 40 дБ при 50 Гц (автоматическая)
    Точность локации ± от глубины
    Точность определения глубины
    (при неискаженном сигнале и отсутствии помех)    		 5 %,
    от 0,1 м до 7 м
    Рабочая температура От –20 до +50 °C
    Степень защиты IP54
    Батареи питания 2 x Lr20 (D) 1,5 В, щелочные совместимы с NiMH аккумуляторами типа D
    Интерфейс данных USB 2.0
    ГЕНЕРАТОР GENNY4
    Мощность выходная 0,1 Вт
    Мощность выходная с усилением 1,0 Вт
    Частота сигнала в режиме индукции 33 кГц
    Частота сигнала в режиме
    прямого подключения / бесконтактно с помощью зажимов    		 33 кГц и частота для локации кабелей малого диаметра,
    автоматическое согласование импеданса на соединении
    Батареи питания 4 x L 20 (D) 1,5 В, щелочные

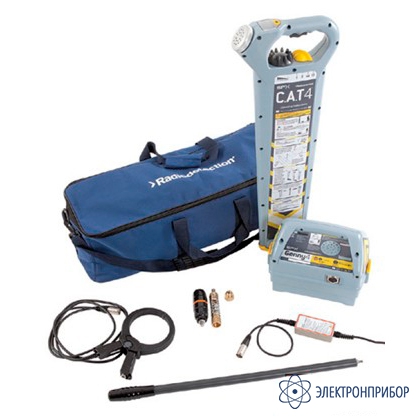

  • Комплект поставки C.A.T4 + Genny4

    № Наименование Количество
    1 Локатор C.A.T4 1
    2 Генератор Genny4 1
    3 Сумка для переноски 1
    4 Инструкция по эксплуатации на русском языке 1
    5 Штырь заземления 1
    6 Неодимовый магнит для прямого контакта 1
    7 Комплект проводов для прямого подключения генератора зажимами типа «крокодил» 1

  • Дополнительная комплектация C.A.T4 + Genny4
