Успех АГ-309.60К — трассоискатель с функцией сохранения координат GPS/Глонасс

Код товара: 43129
  • Трассоискатель с функцией сохранения координат gps/глонасс Успех АГ-309.60К Трассоискатель с функцией сохранения координат gps/глонасс Успех АГ-309.60К

    • Гарантия

      2 года

    • Производитель

      ТЕХНО-АС

    • Артикул

      00-00007675

    Сертификаты

    Описание трассоискателя с функцией сохранения координат GPS/Глонасс Успех АГ-309.60К:

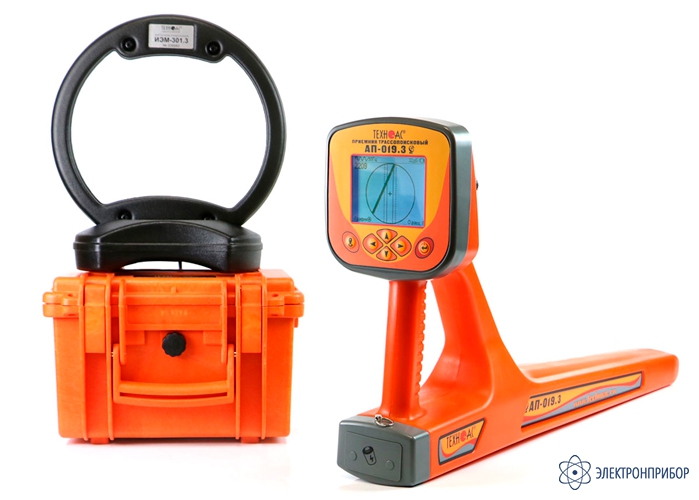

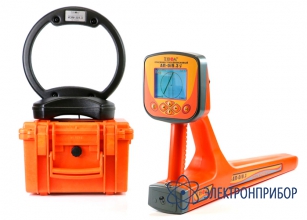

    Трассопоисковый комплект Успех АГ-309.60К для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).

    В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии. Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации. Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).

    Генератор повышенной мощности до 180 Вт и дальностью работы до 5 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

    Назначение трассоискателя с функцией сохранения координат GPS/Глонасс Успех АГ-309.60К:

    • Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м;
    • Трассировка коммуникаций с использованием генератора на расстояние до 5 км;
    • Поиск электрических кабелей под напряжением;
    • Поиск мест пересечения трубопровода и кабеля;
    • Определения мест повреждения кабельных линий;
    • Обследования участков местности перед проведением земляных работ;
    • Запись GPS\ГЛОНАСС координат и составление карт найденных коммуникаций;
    • Возможность трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.

    Рекомендуемые области применения трассоискателя с функцией сохранения координат GPS/Глонасс Успех АГ-309.60К:

    • Электросети;
    • Телекоммуникация;
    • Строительно-монтажные организации;
    • ЖКХ;
    • Водоканалы;
    • Теплосети;
    • Нефтегазовая отрасль;
    • Геодезия.

    Особенности приемника АП-019.3:

    • Современный цифровой трассопоисковый приемник-моноблок АП-019.3;
    • Изображение трассы на экране прибора;
    • Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии;
    • Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации;
    • Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция);
    • Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
    • Дополнительные функций при подключении внешних датчиков;
    • Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц);
    • Меню на двух языках (русский и английский);
    • Возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора.

    Функциональные возможности приемника АП­-019.3 в различных режимах работы:

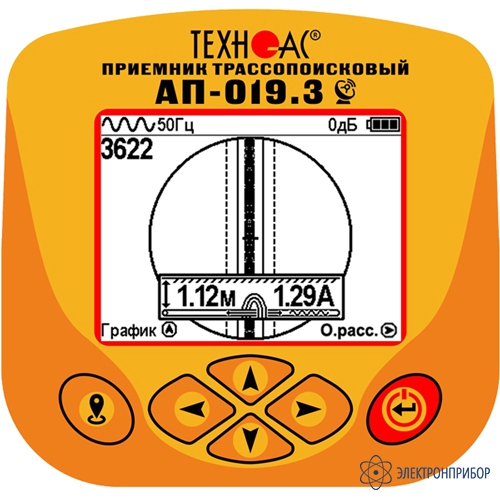

    Режим «Трасса». Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

    Режим «График». На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

    Режим «График+». Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии над напряжением.

    Режим «Минимум максимум». Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.

    Режимы «Относительное расстояние до коммуникации». Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.

    Режим «2-частоты». В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.

    Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС модуля. С помощью встроенного GPS/ГЛОНАСС модуля определяются текущие координаты приемника. Нажатием клавиши на панеле управления в оперативной памяти приемника сохраняются дата, время, текущие координаты а также измеренные параметры точек магистрали: глубина залегания и величина тока.

    Сохраненные данные переносятся на ПК для нанесения их на карту и дальнейшей обработки: редактирования взаимосвязи между точками (построение трека), сохранения трека в базу данных, а также в KML или CSV файл.

    Особенности генератора АГ-144.1:

    • Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт);
    • При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование;
    • Длительное время непрерывной работы от собственного аккумулятора.

  • Технические характеристики трассоискателя с функцией сохранения координат GPS/Глонасс Успех АГ-309.60К:

    Параметр Значение
    Технические характеристики приемника АП-019.3
    Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
    Диапазон частот «Широкая полоса» 0,04…8 кГц
    Частота фильтра в режиме «Зонд» 512 Гц
    Диапазон частот «Радио» 8…40 кГц
    Динамический диапазон входных сигналов 120 дБ
    Количество встроенных датчиков 4
    Максимальная чувствительность (Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц ) 5 мкА на расстоянии 1 м
    Максимальный коэффициент усиления электрического тракта >100 дБ
    Объем памяти модуля GPS 2300 «точек»
    Подключаемые внешние датчики КИ-110 (КИ-105), КИ-105, НР-117, ДОДК-117, ДКИ-117
    Управление чувствительностью Автоматическое - для 2D отображения «Трасса»;
    Полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»;
    Автоматическое / ручное (по выбору) - для режима «2 частоты»
    Определение глубины залегания трассы 0....9,99 м
    Автоматически в режиме «Трасса»
    По нажатию кнопки в режиме «Зонд»
    Точность определения глубины залегания ±5%
    Измерение тока принимаемого сигнала ​0,001....9,99 А
    Автоматически в режиме «Трасса»
    Точность измерения тока принимаемого сигнала ±5%
    Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами производсва «ТЕХНО-АС» («Импульсный» режим)
    Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка
    Индицируемые параметры 2D визуализация положения трассы относительно прибора;
    Глубина залегания трассы;
    Ток сигнала;
    Графики уровня сигнала;
    Сила сигнала;
    Параметры настройки и управления
    Звуковая индикация Встроенный излучатель:
    - синтезированный звук ЧМ;
    - звуковая индикация нажатия кнопок
    Источник питания 4…7 В:
    - 4 элемента тип «С»;
    - внешний аккумулятор (Power Bank - опция)
    Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов
    Автоматическое отключение питания при бездействии для экономии заряда После 30 минут
    Диапазон температур эксплуатации / хранения -20…60 / -30…60°С
    Степень защиты корпуса IP54
    Габаритные размеры 330х140х700 мм
    Масса 2,45 кг
    Технические характеристики генератора АГ-144.1
    Частоты генерируемого сигнала, Гц
    Частоты SIN f1 / f2 / f3, ±0,1% 512/1024/8192
    Частоты следования ударов нч / сч / вч 0,5/1/2
    Режимы генерации «SIN» «непрерыв»
    «SIN» «»
    «SIN» «3част»
    «УДАР»
    Выходные параметры синусоидальной генерации
    Максимальное выходное напряжение, В:
    - при автономном питании
    - с добавлением внешнего аккумулятора 12/24В
    - при питании от сетевого блока
    220
    330
    140
    Выходная мощность, Вт:
    - при автономном питании
    - с добавлением внешнего аккумулятора 12/24В
    - при питании от сетевого блока
    От 7,5 до 120
    От 45 до 180
    От 18 до 72
    Допустимое сопротивление нагрузки любое (0…∞)
    Согласование с нагрузкой автоматическое
    Источники питания Встроенный акк.комплект
    Сетевой блок питания
    Габаритные размеры электронного блока (кейса), не более, мм 250х215х165
    Вес электронного блока, не более, кг 8,5
    Условия эксплуатации
    Допустимый диапазон температур окружающей среды при эксплуатации -20…+45ºС
    Класс климатической защиты IP54
    Технические характеристики индуктивной антенны ИЭМ-301.3
    Максимальная мощность, подводимая к «рамке», не более Вт 10
    Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
    Тип корпуса пластмассовый, герметичный

  • Комплект поставки Успех АГ-309.60К

    № Наименование Количество
    1 Трассопоисковый приемник АП-019.3 1
    2 Генератор АГ-144.1 1
    3 Индукционная антенна ИЭМ-301.3 1
    4 Источник питания ENP-120-12 1
    5 Кабель USB 2.0 AM-mini USB 1 м 1
    6 Батарейки 4
    7 Кабель АГ144.02.020 1
    8 Кабель AG144.02.060 1
    9 Кабель АГ120.02.030 1
    10 Кабель АГ105.02.020 1
    11 Контакт магнитный АГ120.02.090 2
    12 Штырь заземления АГ110.02.004 2
    13 Диск CD-R 1
    14 Сумка для индукционной антенны ИЭМ-301.3 1
    15 Сумка для генератора АГ-144.1 1
    16 Сумка для приемника 1
    17 Сумка для комплекта 1
    18 Руководство по эксплуатации 3
    19 Паспорт 1
