vLoc5000, vLoc 5000

Трассировка неметаллических трубопроводов

vLoc-5000 — трассопоисковая система

Код товара: 35763

  • Назначение трассопоисковой системы vLoc-5000

    Трассопоисковая система vLoc-5000 – это многофункциональная система, способная облегчить выполнение ежедневной работы по поиску подземных коммуникаций и дающая более достоверные и информативные результаты.

    Описание трассопоисковой системы vLoc-5000

    Ядром трассопоисковой системы vLoc-5000 является мультичастотный приёмник. В первую очередь приёмник трассопоисковой системы должен дать точную информацию о положении искомой коммуникации, прежде всего о ее расположении и глубине залегания. Однако, при поиске трассы всегда могут возникнуть трудности, например, искажения электромагнитного поля, появляющиеся из-за ответвлений или наводок от расположенных рядом коммуникаций.

    Встроенный в vLoc-5000 приёмник GPS позволяет пользователю сохранить актуальные координаты простым нажатием кнопки.

    При помощи программного обеспечения MyLocator2 координаты могут быть сохранены в ЗУ в различных форматах и экспортироваться в имеющиеся системы GIS или в Google Earth.

    Трассопоисковая система дополняется генератором vLoc-5000Tx с передающей мощностью 10 Вт и всеми, необходимыми для локализации, функциями, например:

    • функцией мультиметра для I, U, R
    • широким спектром частот, включая SD
    • и SiS-частоты
    • автоматическим распознаванием принадлежностей.

    Особенности трассопоисковой системы vLoc-5000

    • Точное ориентирование по направлению благодаря компасу и стрелке вправо/влево
    • SiS (Signal Select TM) и SD (Signal Direction TM) для достоверной идентификации трассы
    • Distortion Alert TM для оценки сигнала
    • Внутренний GPS-приёмник и накопитель данных
    • Непрерывное измерение глубины или силы тока сигнала

    Достоинства трассопоисковой системы vLoc-5000

    Приёмник vLoc5000 отличается новыми возможностями анализа, снижающими субъективную оценку и, благодаря этому, увеличивающими точность локализации.

    Одна из этих возможностей анализа обозначается как функция „Signal Select“. При ее использовании, благодаря индикации плюс-минус, возможна однозначная идентификация измеряемого объекта.

    Вторая возможность анализа обозначается как функция „Distorti-on Alert“. При измерении, благодаря индикатору, оценивается качество принимаемого сигнала и индицируются возможные искажения электромагнитного поля. Чем меньше индикатор окрашивается в красный цвет, тем лучше качество принимаемого сигнала.

    Направление трассы также индицируется в этом индикаторе при помощи компаса. Таким образом, можно однозначно идентифицировать направление трассы, а также быстро и точно найти ответвления.

  • Технические характеристики трассопоисковой системы vLoc-5000

    Параметр Значение

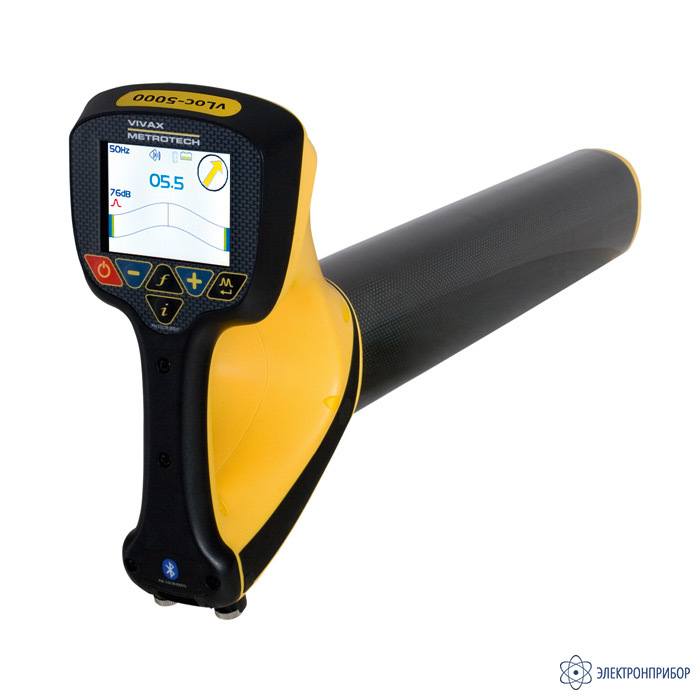

    vLoc-5000 Rx (приёмник)
    Диапазон частот пассивный: ток, радио 100 Гц (KKS) активный: 98 Гц ... 200 кГц, вкл. SD- и SiS-частоты
    Вес 2,1 кг
    Измерение глубины 0 ... 10м (зависит от силы сигнала)
    Время непрерывной работы при 21°C около 40 час. (Li-Ion-аккум.)
    около 12 час. (батареи)
    Питание Li-Ion-аккумулятор,альтернативно 6 x 1,5 В AA-щелочные батареи
    Диапазон температ -20° C ... +50° C (при работе)
    -40° C ... +60° C (при хранении)
    Габариты (Ш x В x Г) 262 x 122 x 639 мм
    Класс защиты IP 54
    vLoc-5000 Tx (генератор)
    Передающая мощность регулируемая до 10 Вт (автоматическое согласование)
    Диапазон частот 22 Гц ... 200 кГц, вкл. SD- и SiS-частоты
    Вес 3 кг (без батарей)
    Время непрерывной работы при 1 Вт на выходе около 20 час. (при работе от батарей)
    около 50 час. (NiMH аккумулятор)
    Питание 12 x 1,5 В D-Cell щелочной аккумулятор
    Опция NiMH блок аккумуляторов
    Диапазон температур -20° C ... +50° C (при работе)
    -40° C ... +60° C (при хранении)
    Габариты (Ш x В x Г) 420 x 180 x 185 мм
    Класс защиты IP 54

  • Комплект поставки vLoc-5000

    № Наименование Количество
    1. Приемник vLoc-5000-Rx 1
    2. Генератор vLoc-5000-Tx 1
    3. Соединительные кабели 1
    4. Штырь заземления 1
    5. Руководство по эксплуатации 1
    6. Чемодан для переноски 1

    Дополнительная комплектация vLoc-5000:

    (Поставляется по отдельному заказу)

    № Наименование
    1. 100 мм специальные передающие клещи для функций SD и SiS
    2. 50, 100, 125 мм стандартные передающие клещи для Tx
    3. A-рамка для определения места повреждения оболочки
    4. Аккумулятор с зарядным устройством для Tx
    5. Кабель для зарядки аккумулятора 12 В от автомобиля для Rx
    6. Кабель сетевого питания 12 В от автомобиля или 230 В от сети для Tx
    7. Различные зонды для локализации неметаллических коммуникаций
    8. Специальная антенна выбора кабеля для функций SD и SiS
    9. Стандартная катушка выбора кабеля для Rx
