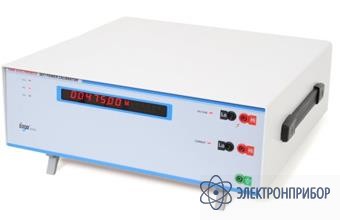

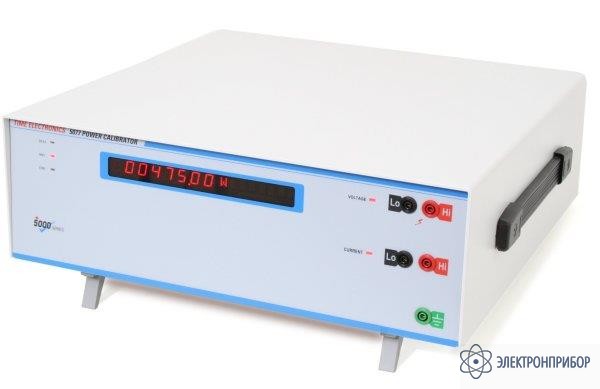

TE5077 — калибратор мощности (PowerCal)

Код товара: 32276

  • Назначение калибратора мощности (PowerCal) TE5077

    Калибратор TE5077 предназначен для калибровки ваттметров, измерителей мощности и kW-Hr meters, PowerCal управляется дистанционно посредством стандартного ПК через RS232 (или GPIB) интерфейс.

    Описание калибратора мощности (PowerCal) TE5077

    Дружественная виртуальная передняя панель позволяет пользователю калибратора TE5077 устанавливать индивидуально четыре параметра. Частота может быть установлена в диапазоне до 40 Гц с шагом 5 Гц, а фаза в градусах или как коэффициент мощности. Выходные значения могут отображаться в единицах измерения напряжения, тока или мощности и могут устанавливаться с панели калибратора. Предварительно требуется дополнительное управление для выбора значений высокого напряжения в целях безопасности.

    Особенности калибратора мощности (PowerCal) TE5077

    • Напряжение: 0 - 1000 В переменного или постоянного тока
    • Ток: 0 - 20 A переменного или постоянного тока (100 A переменного тока с опцией трансформатора тока)
    • Фаза: -90,0° - +90,0 ° или 0,00 – 1,00 опережение/задержка (коэффициент мощности)
    • Мощность: 0 - 20 кВА или 0 - 20 кВатт (0 - 100 кВА/кВатт с опцией трансформатора тока)
    • Частота: 40 - 400 Гц, шаг 0,1 Гц
    • Интерфейс программируемый: RS232

  • Технические характеристики калибратора мощности (PowerCal) TE5077

    Постоянное напряжение
    Диапазон Годовая погрешность, ppm Выходное сопротивление Максимальный выходной ток Разрешение
    2 В 80 + 100 мкВ < 0,5 Ом 20 мА 1 мкВ
    20 В 80 + 300 мкВ < 0,5 Ом 20мА 10 мкВ
    300 В 100 + 20 мВ < 5 Ом 20 мА 100 мкВ
    1 кВ 250 + 50 мВ < 10 Ом 10 мА 1 мВ

    Постоянный ток
    Диапазон Годовая погрешность, ppm Диапазон напряжений стабилизированного источника тока Разрешение
    200 мА 400 + 200 мкА 5 В 100 мкА
    2 A 250 + 200 мкА 5 В 100 мкА
    20 A 600 + 2 мА 4 В 1 мА

    Переменное напряжение (40 Гц-400 Гц)
    Диапазон Годовая погрешность, ppm Выходное сопротивление Максимальный выходной ток Разрешение
    2 В 0,03% + 200 мкВ < 0,5 Ом 20 мА 100 мкА
    20 В 0,03% + 2 мВ < 1 Ом 20 мА 1 мВ
    300 В 0,06% + 30 мВ < 5 Ом 20 мА 10 мВ
    1 кВ 0,08% + 90 мВ < 10 Ом 10 мА 100 мВ

    Постоянный ток (40 Гц-400 Гц)
    Диапазон Годовая погрешность, ppm Диапазон напряжений стабилизированного источника тока Разрешение
    200 мА 0,1% + 1 мА 3,5 В 100 мкА
    2 A 0,1% + 1 мА 3,5 В 100 мкА
    20 A 0,2% + 10 мА 3,0 В 1 мА

    Частота переменного тока
    Диапазон Годовая погрешность, ppm Разрешение
    40—400 Гц 0,02 0,1 Гц

    Фаза
    Частота Диапазон Годовая погрешность, ppm Разрешение
    40 - 95 Гц -90,0 - +90,0° 0,2° 0,1°
    100 Гц - 400 Гц -90,0 - +90,0° 0,5° 0,1°

    Коэффициент мощности
    Частота Диапазон Разрешение
    40—400 Гц 0,00 – 1,00 опережение/задержка 0.01

    Общие характеристики
    Параметры Значение
    Выходные разъёмы 4 мм промышленный стандарт, напряжение и ток
    Разъёмы на задней панели RS232 (GPIB по дополнительному заказу)
    Ручное управление Виртуальная передняя панель для управления с ПК (операционная система Windows 98/ME/2000/XP)
    Дистанционное управление промышленные команды SCPI
    Габариты 44 x 15 x 41,5 см
    Масса 11кг
    Источник питания 110/120 В или 230/240 В; 50/60 Гц переменного тока, максимум 200 Вт
    Питание от сети 110/120 В или 230/240 В 50/60 Гц

  • Комплект поставки TE5077

    Наименование Количество
    Калибратор мощности (PowerCal) TE5077 1
