Успех-АТГ-410.10 — трассотечепоисковый комплект

Код товара: 22922
    • Гарантия

      2 года

    • Производитель

      ТЕХНО-АС

    • Артикул

      00-00000098

    Назначение трассотечепоискового комплекта Успех АТГ-410.10:

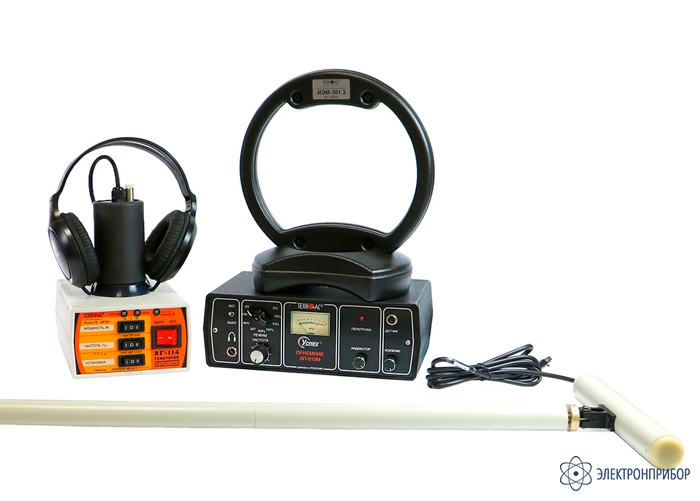

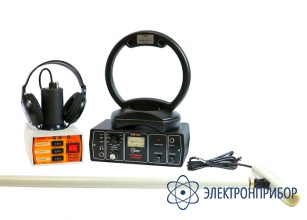

    Трассотечеискатель Успех АТГ-410.10 – универсальный многофункциональный комплект морозоустойчивого исполнения с генератором мощностью 20 Вт, в котором объединены три устройства:

    1. Трассоискатель с электромагнитным датчиком.
    2. Трассоискатель с акустическим датчиком.
    3. Течеискатель с акустическим датчиком.

    Комплект трассотечепоисковый Успех АТГ-410.10 предназначен для:

    • определения местоположения и глубины залегания скрытых коммуникаций.
    • определения мест повреждения кабельных линий;
    • обследования участков местности перед проведением земляных работ;
    • проведения работ по поиску скрытой проводки;
    • обнаружения мест разгерметизации трубопроводов на глубине до 3 м.

    Особенности трассотечепоискового комплекта Успех АТГ-410.10:

    • Возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт).
    • Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
    • Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.

    Решаемые задачи трассотечепоискового комплекта Успех АТГ-410.10:

    • Трассировка кабеля и определение глубины залегания;
    • Поиск места повреждения силового кабеля;
    • Поиск металлических трубопроводов и определение глубины залегания;
    • Поиск мест пересечения трубопроводов и кабеля;
    • Определение мест утечки.

    Принцип работы трассотечепоискового комплекта Успех АТГ-410.10:

    Режим трассопоиска:

    Пассивный поиск: (трассопоиск без использования генератора). Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).

    При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.

    Активный поиск: (трассопоиск с использования генератора). Подключить головные телефоны и ЭМД к приемнику. Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод). Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8928», «х3». Па приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода)

    Поиск места повреждения силового кабеля: (трассопоиск с использования генератора). Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД). Подключить головные телефоны и ЭМД (АД) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).

    Режим течепоиска:

    Подключить головные телефоны и АД к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ». Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.

  • Технические характеристики трассотечепоискового комплекта Успех АТГ-410.10:

    Параметр Значения

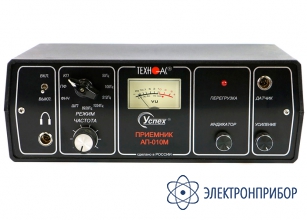

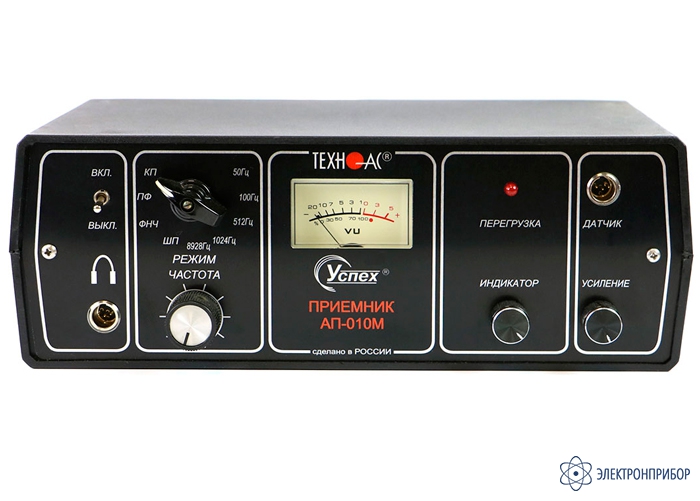

    Приёмник АП-010М
    Девять режимов работы на 26 частотных диапазонах, Гц 50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ»(10 диап)
    Общий коэффициент усиления по звуковому тракту, дБ 35
    Напряжение питания, В 9+1-2,5
    Тип элементов питания 6 х 1,5 В (батареи типа “С”)
    Мощность, подводимая к головным телефонам, мВт 100
    Потребляемая мощность, не более, Вт 0,9
    Габаритные размеры прибора, не более, мм 250 х 90 х 147
    Масса, не более, кг 1,5

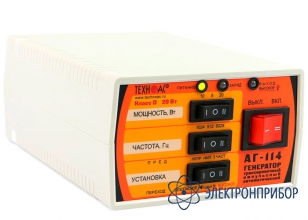

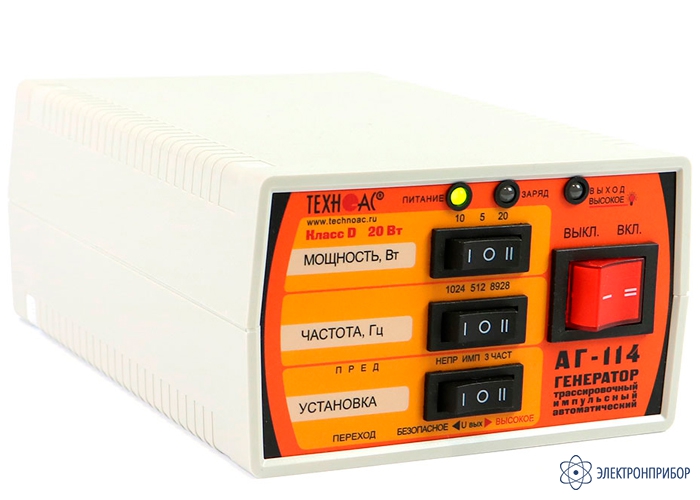

    Генератор АГ-114
    Частоты генерируемого сигнала, Гц
    Частота 1 512 ± 0,5
    Частота 2 1024 ± 1
    Частота 3 8928 ± 8
    Режимы генерации
    Режим 1 непрерывный
    Режим 2 импульсные посылки
    Режим 3 импульсный трехчастотный
    Длительность импульса, мс
    Режим 2, 3 100
    Частота следования импульсов, Гц
    Режим 2 1
    Режим 3 2
    Мощность, отдаваемая генератором в нагрузку, Вт
    Мощность 1 («5Вт») 5±1,25
    Мощность 2 («10Вт») 10±2,5
    Мощность 3 («20Вт») 20±5
    Допустимое сопротивление нагрузки, Ом любое
    Диапазон сопротивлений согласованной нагрузки, Ом
    Мощность 1 («5Вт») 0,3 … 1000
    Мощность 2 («10Вт») 0,3 … 500
    Мощность 3 («20Вт») 0,3 … 250
    Напряжение на выходе, В
    Ограниченное по умолчанию 36
    Максимальное 72
    Согласование с нагрузкой автомат., 20-ти ступенчатое
    Время согласования максимальное,не более, с 12
    Допустимое внешнее напряжение питания, В 11...15
    Источники питания
    Встроенный аккумулятор:
    - напряжение, В
    - емкость, Ач

    12
    2,2
    Сетевой блок 15В / 4,4 А max
    Время зарядки штатного аккумулятора не более, ч 5
    Габаритные размеры генератора, не более, мм 190х140х80
    Вес генератора в чехле, не более, кг 2,5

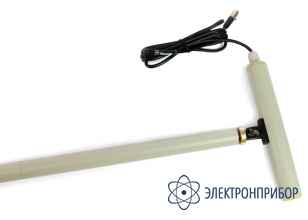

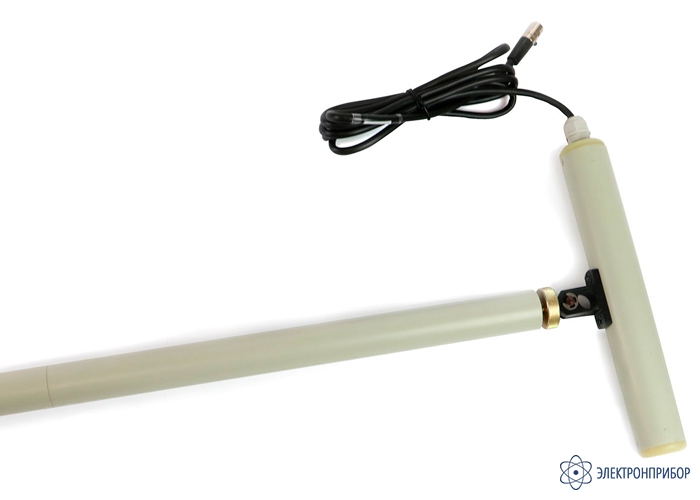

    Датчик акустический АД-240
    Габаритные размеры прибора, не более, мм 60х130
    Масса, не более, кг 0,95
    Электромагнитный датчик ЭМД-227М
    Тип преобразователя резонансная ферритовая магнитная антенна
    Частота резонанса, Гц 8928; 1024; 512 Гц
    Тип питания от приемника
    Коммутация резонанса принудительная (управляется приемником)
    Индуктивная антенна ИЭМ-301.2
    Максимальная мощность, подводимая к «рамке», не более Вт 10
    Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом 36
    Тип корпуса пластмассовый, герметичный
  • Комплект поставки Успех-АТГ-410.10

    Наименование Количество
    1 Трассопоисковый приемник АП-010М 1
    2 Комплект акустического датчика АД-240 1
    3 Датчик электромагнитный ЭМД-227М 1
    4 Головные телефоны 1
    5 Генератор АГ-114 1
    6 Головные телефоны 1
    7 Источник питания AG114M.02.020 1
    8 Кабель АГ 120.02.030 1
    9 Кабель АГ 120.02.020 1
    10 Кабель АГ105.02.020 1
    11 Штырь заземления АГ110.02.004 2
    11 Антенна индукционная ИЭМ-301.2 1
    12 Контакт магнитный АГ120.02.090 2
    13 Батарейка R14 6
    14 Сумка для генератора АГ-114 (чехол 53163) 1
    15 Сумка для приемника АП-010М (чехол 53108) 1
    16 Сумка для батарейного отсека приемника (чехол 53113) 1
    17 Сумка для антенны ИЭМ-301.2 (чехол 53107) 1
    18 Сумка для ЭМД-227М (чехол 53186) 1
    19 Сумка для комплекта (чехол 53183) 1
    20 Руководство по эксплуатации. Паспорт 1
