Успех ТПТ-522-Н, Успех ТПТ522Н

Приборы обнаружения утечек

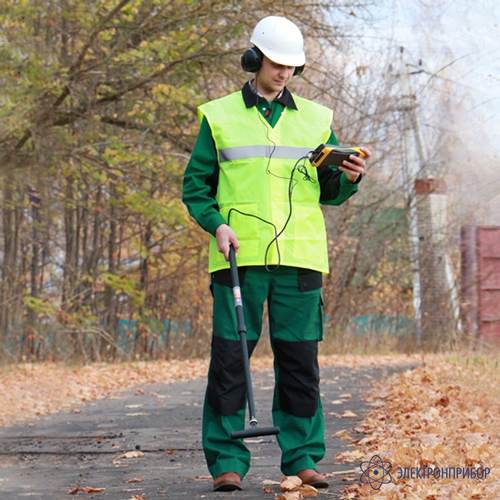

Успех ТПТ-522Н — трассотечеискатель для диагностики неметаллических и металлических трубопроводов

Код товара: 28299

    • Гарантия

      2 года

    • Производитель

      ТЕХНО-АС

    • Артикул

      00-00002104

    Сертификаты

    Назначение трассотечеискателя для диагностики неметаллических и металлических трубопроводов Успех ТПТ-522Н:

    В приборе Успех ТПТ-522Н совмещены генератор электромагнитных импульсов и генератор ударной установки:

    • определение местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении более 10 км от места подключения генератора;
    • трассировка коммуникаций в канальной и бесканальной прокладке электромагнитным и акустическим методами;
    • определение мест повреждения кабельных линий электромагнитным и акустическим методами;
    • обследование участков местности перед проведением земляных работ;
    • обнаружение мест разгерметизации трубопроводов на глубине до 3 м.

    Рекомендуемые области применения трассотечеискателя для диагностики неметаллических и металлических трубопроводов Успех ТПТ-522Н:

    • Теплосети;
    • Водоканал;
    • Газораспределительные сети.

    Описание трассотечеискателя для диагностики неметаллических и металлических трубопроводов Успех ТПТ-522Н:

    Трассотечеискатель для диагностики неметаллических и металлических трубопроводов Успех ТПТ-522Н – универсальный многофункциональный комплект, в котором объединены три устройства:

    1. Трассоискатель с акустическим датчиком:

    • использованием в работе генератора переменной мощности АГ-144.1 (7,5 Вт –180 Вт) и механизма ударного УМ-112М (единственного в России);
    • полным отсутствием паразитных наводок на соседние объекты (трубы);
    • очень высокой точностью локализации.

    Акустический метод применяется при определении мест расположения металлических и неметаллических трубопроводов, он незаменим при трассировке металлических трубопроводов в условиях высоких индустриальных помех, когда затруднена электромагнитная локализация (находящиеся рядом коммуникации, такие как трубы, кабели, металлические предметы; индустриальные помехи, такие как линии электропередач, железнодорожные и трамвайные линии и прочее).

    2. Трассоискатель с электромагнитным датчиком:

    • возможность выбора мощности от 7,5 до 180 Вт;
    • автоматическое согласование с нагрузкой, что позволяет выдавать определенную мощность сигнала в случайную нагрузку;
    • применяется генерация переменного синусоидального тока (постоянными или кратковременными импульсами);
    • длительное время работы (до 18 часов при выборе малой мощности).

    3. Течеискатель с акустическим датчиком:

    • высокая чувствительность акустического датчика.

    Особенности приемника АП-027М:

    • цифровой трассопоисковый приемник;
    • большой ЖК дисплей с переключаемыми режимами работы и индикации;
    • отображение частотного спектра входного сигнала;
    • вывод звукового сигнала как на наушники оператора, так и на встроенный динамик;
    • приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105);
    • при работе с акустическим — диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта;
    • при работе с электромагнитным датчиком — широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц;
    • класс защиты корпуса от внешних воздействий IP54.

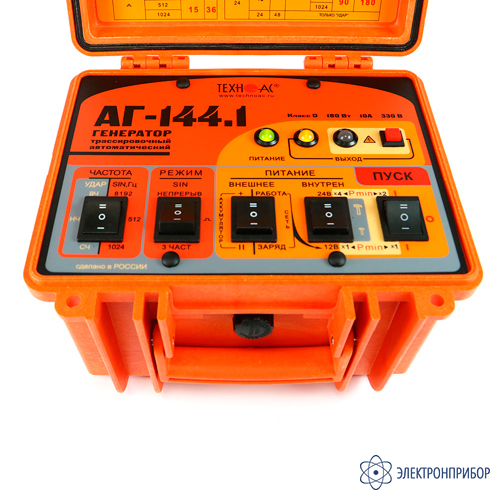

    Особенности генератора АГ-144.1:

    • возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт);
    • при работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование;
    • длительное время непрерывной работы от собственного аккумулятора.

  • Технические характеристики трассотечепоискового комплекта Успех ТПТ-522Н:

    Характеристики трассопоискового приемника АП-027М
    Параметр Электромагнитный трассо-дефектопоиск Акустический трассо-дефектопоиск
    Вид принимаемого сигнала непрерывный / прерывистый монотонный / импульсный
    Частоты цифровой фильтрации Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
    Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
    Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
    «Широкая полоса» 0,05…8,6 кГц 0,09…2,20 кГц / 0,03…0,50 кГц
    Визуальная индикация ЖКИ:
    - символы и значения выбираемых режимов и параметров;
    - анимированная шкала уровня входного сигнала;
    - цифровое значение и анимированная шкала уровня выходного сигнала;
    - график (движущаяся диаграмма) уровня выходного сигнала;
    - частотный спектр выходного сигнала;
    - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
    Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал
    Головные телефоны -синтезированный звук ЧМ -
    Встроенный излучатель - синтезированный звук ЧМ
    Питание напряжение 4…7 В:
    - аккумуляторы «тип АА» 1,2 В 4 штуки
    - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 штуки;
    - внешний аккумулятор
    Количество сохраняемых значений в памяти 30
    Время непрерывной работы, не менее 20 часов
    Диапазон эксплуатационных температур -20…+50ºС
    Класс защиты от внешних воздействий IP54
    Габаритные размеры электронного блока 220 х 102 х 42 мм
    Масса электронного блока, не более 0,46 кг
    Характеристики трассировочного генератора АГ-144.1
    Параметр Значение
    Частоты генерируемого сигнала, Гц
    Частоты SIN f1 / f2 / f3, ±0,1% 512 / 1024 / 8192
    Частоты следования ударов НЧ / СЧ / ВЧ 0,5 / 1 / 2
    Режимы генерации
    «SIN» «непрерывный» непрерывная синусоидальная генерация
    «SIN» «_|¯|_» кратковременные посылки синусоидального сигнала
    (длительность импульса 100 мс, частота следования импульсов 1 Гц)
    «SIN» «3 частоты» посылки синусоидального сигнала с чередованием частот f1, f2, f3
    (длительность импульса 100 мс, частота следования импульсов 2 Гц)
    «УДАР» генерация ударных импульсов
    (длительность импульса устанавливается автоматически)
    Выходные параметры синусоидальной генерации
    Максимальное выходное напряжение, В:
    - при автономном питании
    - с добавлением внешнего аккумулятора 12/24 В
    - при питании от сетевого блока
    220
    330
    140
    Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20%
    При автономном питании (12/24 В):
    Режимы:
    - непрерывно
    - импульсы 8192 Гц и 3 частоты    		 Рвых, Вт 7,5 15 30 60
    Rнагр, Ом 0,1…1300 0,15…660 0,3…1300 0,6…660
    Режимы:
    - импульсы 512 и 1024 Гц    		 Рвых, Вт 15 30 60 120
    Rнагр, Ом 0,15…660 0,3…330 0,6…660 1,2…330
    C наращиванием напряжения питания до 36 В при помощи внешнего аккумулятора 12/24 В:
    Режимы:
    - непрерывно
    - импульсы 8192 Гц и 3 частоты    		 Рвых, Вт 45 90
    Rнагр, Ом 0,45…2000 0,9…1000
    Режимы:
    - импульсы 512 и 1024 Гц    		 Рвых, Вт 90 180
    Rнагр, Ом 0,9…1000 1,8…500
    От сетевого блока питания:
    Режимы:
    - непрерывно
    - импульсы 8192 Гц и 3 частоты    		 Рвых, Вт 18 36
    Rнагр, Ом 1,8…800 Ом 0,4…400 Ом
    Режимы:
    - импульсы 512 и 1024 Гц    		 Рвых, Вт 36 72
    Rнагр, Ом 0,4…400 0,7…200
    Допустимое сопротивление нагрузки любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля.
    Согласование с нагрузкой автоматическое, обеспечивающее достижение заданной мощности в нагрузке
    Источники питания
    Встроенный аккумуляторный комплект два свинцово-кислотных герметизированных аккумулятора 12 В / 7 Ач (технология AGM)
    с перекоммутацией: 12 В / 14 Ач или 24 В / 7 Ач
    Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15 В, выходной ток до 6,7 А
    Функциональные особенности
    Автоматические функции - автосогласование (достижение заданной мощности в нагрузке);
    - специальная программа управления передающей антенной;
    - встроенный контроллер заряда, работающий с внешним источником 15…15,3 В;
    - «автоопределение» подключения и отключения передающей антенны и ударного механизма
    Автоматические выключения генерации (зарядки) - при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда);
    - при несоответствии внешнего напряжения питания режиму генерации / зарядки;
    - при переключении режима сетевого питания в процессе зарядки;
    - при коротком замыкании выхода в процессе согласования;
    - при несоответствии режима генерации наличию / отсутствию передающей антенны или ударного механизма на выходе
    Автоматическое повторное согласование - при повышении установившейся выдаваемой мощности вследствие несанкционированного уменьшения сопротивления нагрузки;
    - при переключении частоты / режима генерации «SIN»;
    - при определенных изменениях напряжения питания
    Типы подключаемых нагрузок при генерации «SIN» - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля;
    - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря заземления;
    - индуктивное подключение с применением передающей рамочной антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны);
    - индуктивное подключение с применением передающих «клещей» (выбор кабеля из пучка)
    Конструктивные параметры
    Выходной усилитель мощности импульсный, технология CLASS D(BD), КПД > 80%
    Индикация светодиоды трехцветные «питание» и «выход»:
    - напряжение и состояние питания;
    - мощность и состояние выхода красный;
    - возможность или наличие «опасного» напряжения на выходе (>40 В)
    Управление Клавишные переключатели:

    на 3 положения
    - «ЧАСТОТА» выходного сигнала «SIN, Гц» или следования импульсов «УДАР»;
    - «РЕЖИМ» «SIN» - вид синусоидальной генерации;
    - «ПУСК» генерации / зарядки и выбор половинной / полной мощности «SIN» возможной при данном питании

    на 2 положения
    - «ПИТАНИЕ»;
    - «ВНЕШНЕЕ» - наращивание емкости / мощности при помощи внешнего аккумулятора или выбор работа / зарядка от сетевого блока;
    - «ВНУТРЕН» - выбор напряжения внутреннего питания 12 В / 24 В для изменения заданной мощности (в 4 раза при автономном режиме)

    красная кнопка
    - загрузка в потенциально «опасном» режиме с «неограниченным» выходным напряжением (Uвых может быть >40 В)
    Габаритные размеры электронного блока (кейса), не более, мм 250х215х165
    Вес электронного блока, не более, кг 8,5
    Условия эксплуатации
    Допустимый диапазон температур окружающей среды при эксплуатации -30…+60ºС
    Класс климатической защиты IP65
    Параметр Значение
    Характеристики электромагнитного датчика EMD-257
    Тип преобразователя резонансная ферритовая магнитная антенна
    Частота резонанса, Гц 50...60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
    Тип питания от приемника
    Коммутация резонанса принудительная (управляется приемником)
    Характеристики акустического датчика AD-327
    Габаритные размеры прибора, не более 120х135 мм
    Масса, не более 1,7 кг

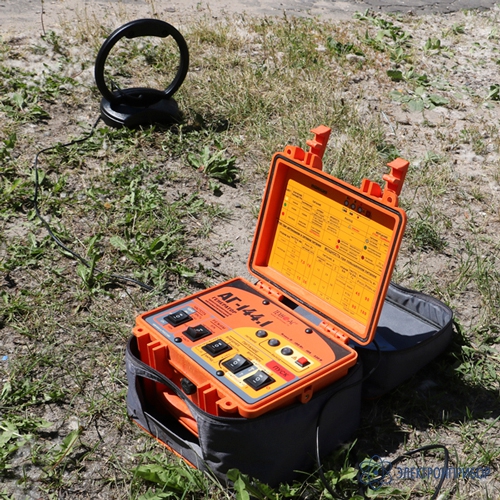

    Технические характеристики индукционной антенны ИЭМ-301.3
    Максимальная мощность, подводимая к «рамке», не более Вт 10
    Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
    Тип корпуса пластмассовый, герметичный

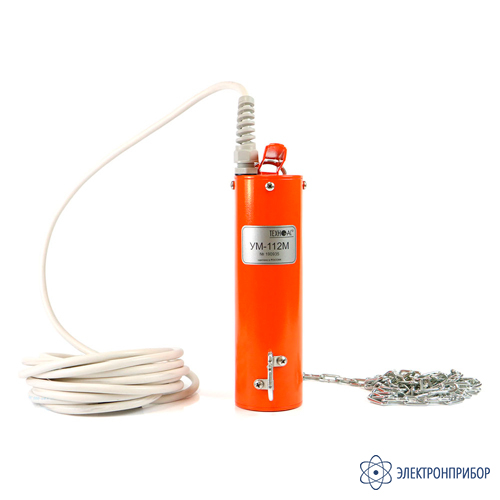

    Характеристики ударного механизма УМ-112М
    Рабочее положение крепления ударного механизма на трубу:
    - допустимое
    - оптимальное для максимальной дальности трассировки
    любое
    верхнее
    Длина соединительного кабеля, м 5
    Диаметр исследуемой трубы, мм от 50
    Габаритные размеры, мм 90х200
    Вес, кг 3

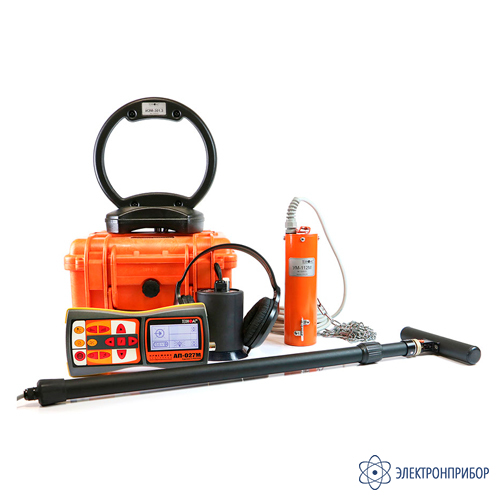

  • Комплект поставки Успех ТПТ-522Н

    № Наименование Количество
    1 Трассопоисковый приемник АП-027М 1
    2 Генератор АГ-144.1 1
    3 Антенна индукционная ИЭМ-301.3 1
    4 Датчик электромагнитный EMD-257 1
    5 Комплект акустического датчика AD-327 1
    6 Ударный механизм УМ-112М 1
    7 Головные телефоны 1
    8 Держатель для приемника АП-027.00.010 1
    9 Источник питания ENP-120-12 1
    10 Кабель АГ144.02.020 1
    11 Кабель AG144.02.060 1
    12 Кабель АГ120.02.050 1
    13 Кабель АГ105.02.020 1
    14 Контакт магнитный АГ120.02.090 2
    15 Штырь заземления АГ110.02.004 2
    16 Крестовая отвертка 1
    17 Батарейки для приемника (AA) 4
    18 Сумка для антенны индукционной ИЭМ-301.3 (чехол 53107) 1
    19 Сумка для электромагнитного датчика EMD-257 (чехол 53186) 1
    20 Сумка для генератора АГ-144.1 (чехол 53187) 1
    21 Сумка для комплекта (чехол 53183) 1
    22 Сумка для ударного механизма УМ-112М (чехол 53208) 1
    23 Кабель для подключения внешнего аккумулятора AP027.02.030 1
    24 Руководство по эксплуатации 3
    25 Паспорт 1
