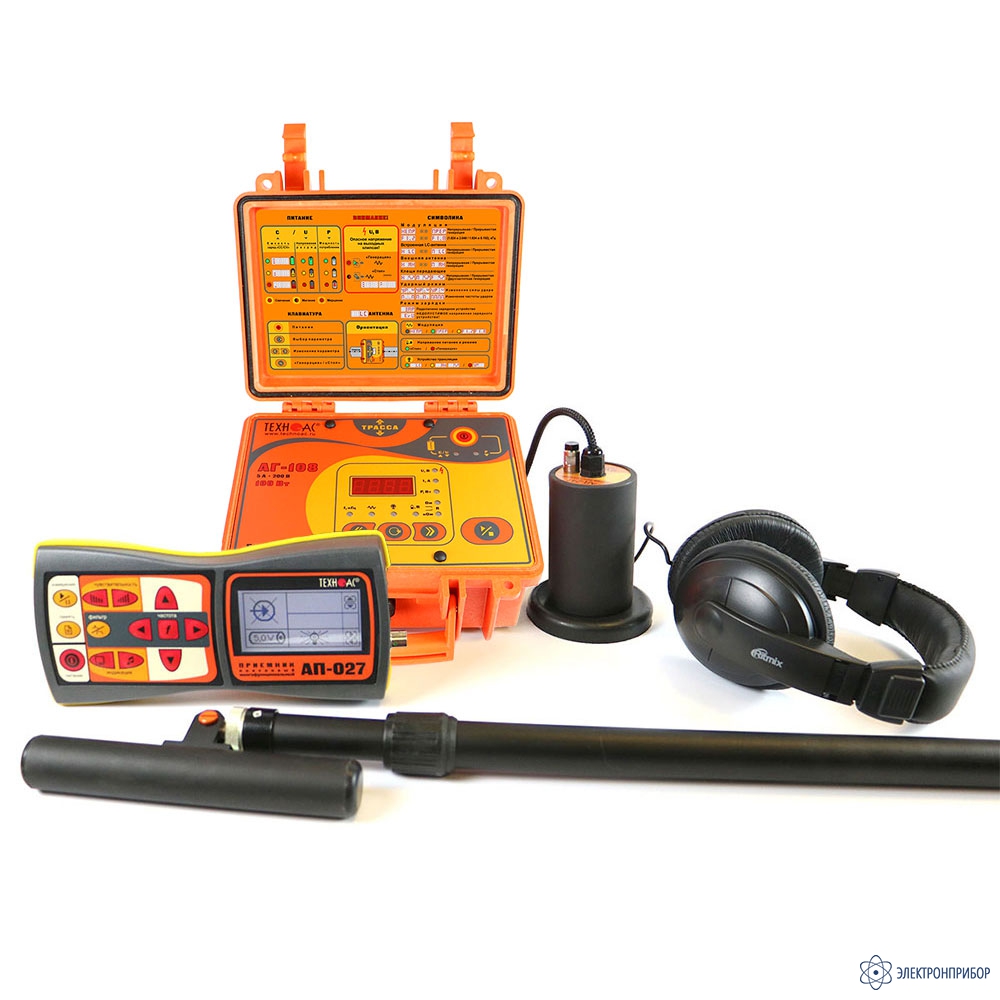

Успех АТГ-425.50Н — трассотечеискатель
Код товара: 72589-
-
Гарантия
2 года
-
Производитель
-
Артикул
00-Б0001924

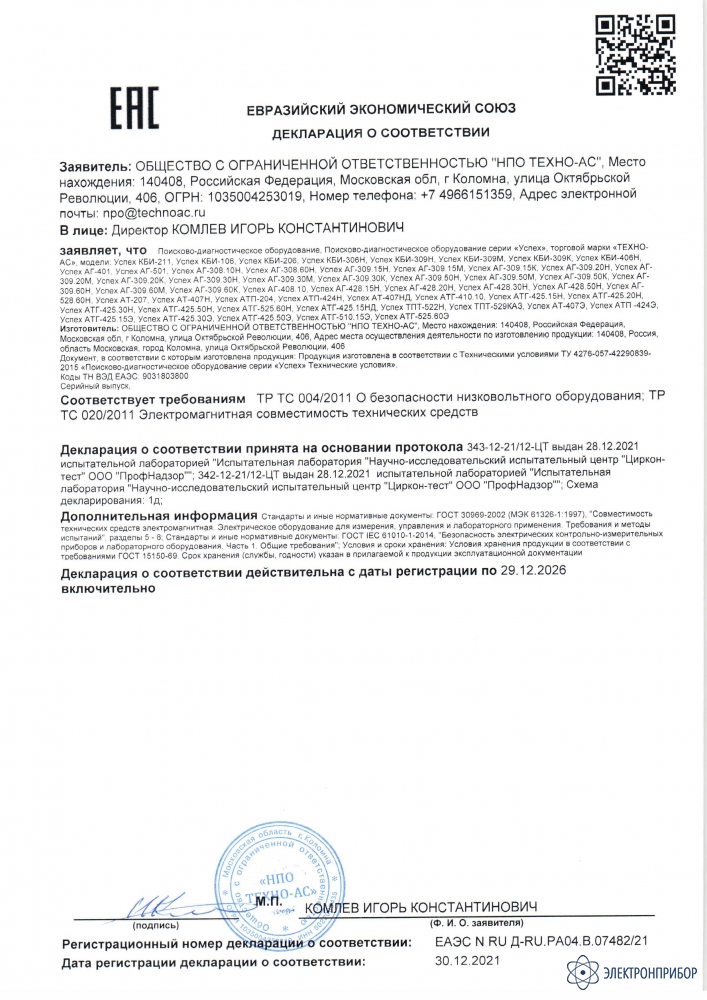

Сертификаты
Назначение трассотечеискателя Успех АТГ-425.50Н:
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м;
- Трассировка коммуникаций с использованием генератора на расстояние до 5 км;
- Поиск электрических кабелей под напряжением;
- Поиск мест пересечения трубопровода и кабеля;
- Обследования участков местности перед проведением земляных работ;
- Определение мест утечки жидкости из трубопровода;
- Выходная мощность генератора до 100 Вт.
Особенности трассотечеискателя Успех АТГ-425.50Н:
Многофункциональный трассотечепоисковый комплект, в котором объединены три устройства:
- Трассоискатель с электромагнитным датчиком;
- Трассоискатель с акустическим датчиком;
- Течеискатель с акустическим датчиком.
В состав комплекта входит цифровой многофункциональный трассопоисковый приемник с большим ЖК дисплеем и выводом звука как на встроенный динамик, так и в наушники оператора.
Комплект оснащен новейшим компактным автономным генератором АГ-108 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом.
Особенности приемника АП-027:
- цифровой трассопоисковый приемник;
- большой ЖК дисплей с переключаемыми режимами работы и индикации;
- отображение частотного спектра входного сигнала;
- вывод звукового сигнала как на наушники оператора, так и на встроенный динамик;
- приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105);
- при работе с акустическим — диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта;
- при работе с электромагнитным датчиком — широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц;
- класс защиты корпуса от внешних воздействий IP54.

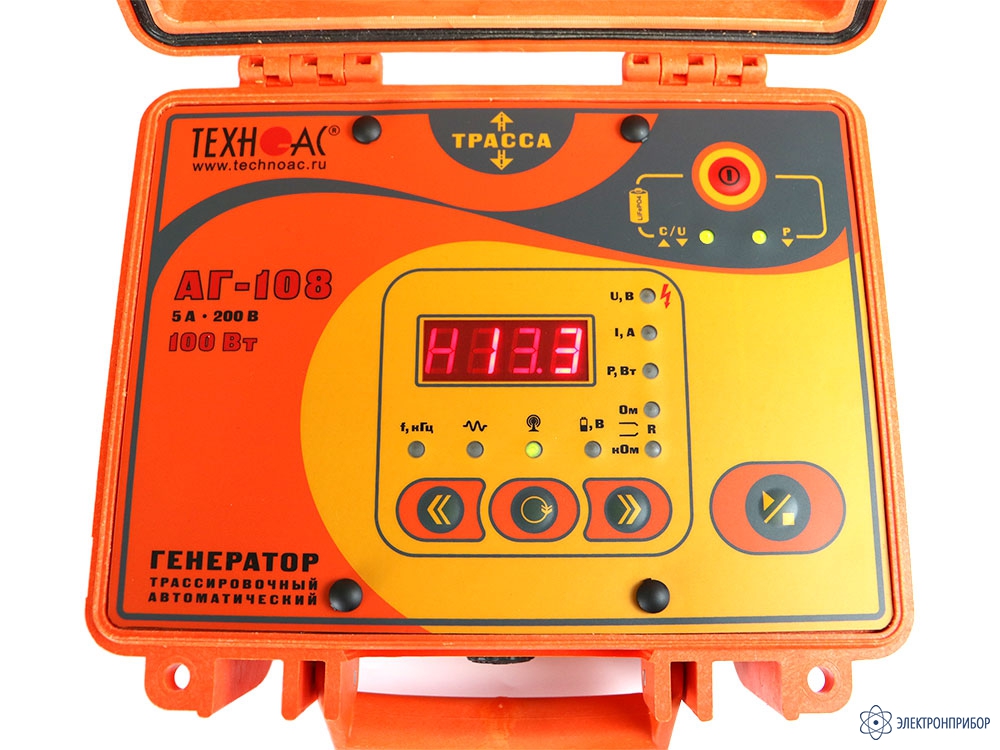

Особенности генератора АГ-108:
- встроенный заряжаемый аккумулятор;
- максимальная выходная мощность до 50 Вт в непрерывном и до 100 Вт в прерывистом режиме работы.
- максимальное выходное напряжение до 200 В;
- возможность работы от внешнего аккумулятора или от сети ~220 В;
- реализовано несколько видов защиты от недопустимых факторов;
- встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом;
- встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания;
- ударный режим — генерация импульсов управления ударным механизмом;
- встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию;
- ручное уменьшение/увеличение мощности после автосогласования;
- небольшие габариты и вес.
Рекомендуемые области применения трассотечеискателя Успех АТГ-425.50Н:
- электросети;
- телекоммуникация;
- строительно-монтажные организации;
- ЖКХ;
- водоканалы;
- теплосети;
- нефтегазовая отрасль;
- геодезия.
-
-
Технические характеристики трассотечеискателя Успех АТГ-425.50Н:
Характеристики трассопоискового приемника АП-027М Параметр Электромагнитный трассо-дефектопоиск Акустический трассо-дефектопоиск Вид принимаемого сигнала непрерывный / прерывистый монотонный / импульсный Частоты цифровой фильтрации Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГцДвухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц «Широкая полоса» 0,05…8,6 кГц 0,09…2,20 кГц / 0,03…0,50 кГц Визуальная индикация ЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал Головные телефоны -синтезированный звук ЧМ - Встроенный излучатель - синтезированный звук ЧМ Питание напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 штуки
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 штуки;
- внешний аккумуляторКоличество сохраняемых значений в памяти 30 Время непрерывной работы, не менее 20 часов Диапазон эксплуатационных температур -20…+50ºС Класс защиты от внешних воздействий IP54 Габаритные размеры электронного блока 220 х 102 х 42 мм Масса электронного блока, не более 0,46 кг Характеристики генератора АГ-108 Параметр Значение Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала, Гц ± 0,05 % Нагрузка «кабель выходной» или «клещи» 512 / 1024 / 8192 / 32768 «Антенные» режимы 8192 / 32768 для «LC» или 8192 для «AH» Режимы работы «Антенные» режимы Встроенная передающая антенна «LC» Внешняя индукционная передающая антенна «АН» Режимы «модуляции» (сигналы специальной формы) Прерывистый «ПРЕР» (кратковременные посылки синусоидального сигнала);
Длительность посылки 0,1 сек.;
Частота следования посылок 1 Гц.Двухчастотный «F1_2» (одновременная генерация частот 1024 Гц и 2048 Гц);
Соотношение амплитуд 2/1 (соответственно).Двухчастотный «F1_8» (одновременная генерация частот 1024 Гц и 8192 Гц);
Соотношение амплитуд 4/1 (соответственно).«Ударный» режим «УР» - генерация импульсов управления ударным механизмом;
Три разновидности силы удара: «слабый», «средний», «сильный»;
Частота следования импульсов: 30 ударов в минуту, 60 ударов в минуту, 120 ударов в минуту.Выходной ток, А Ограниченный программой при ручном повышении, ≥ 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8» 3 – при частоте 32768 Гц Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥ 0,1 - всегда при включении питания Максимальное выходное напряжение, В В зависимости от «модуляции», ≥ 150 – в двухчастотном режиме модуляции «F1_2» / «F1_8» 200 – в других режимах Максимальная выходная мощность, Вт Ограниченная программой, ≥ 50 – в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2» / «F1_8» на сопротивления нагрузки до 450 Ом 100 – в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом Источники питания Рабочий диапазон питающих напряжений, В Минимально допустимое напряжение 10 Максимально допустимое напряжение 15 Автономный аккумулятор «12,8 В / 8 Ач» 8 элементов LiFePO4 26700 Устройство зарядное Заряжает до напряжения 14,6 В током до 10 А;
Обеспечивает генерацию одновременно с зарядкой.Внешние источники питания (не входят в комплект поставки) Напряжение 10...15 В, мощность ≥ 140 Вт;
Например, аккумуляторы автомобильные «12 В».Время работы («жизненный цикл») 1,5 часа в режимах «НЕПР» и «F1_2» / «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт;
8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР»При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено Функциональные особенности Автоматическое энергосбережение в процессе генерации Автоматическое понижение выходной мощности в соответствии с деградацией «энергетического потенциала» источника питания Автоматические выключения прибора При напряжении питания < 8 В При напряжении питания > 15,7 В При коротком замыкании выхода в процессе автосогласования Через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки) Согласование с нагрузкой Автоматическое – до достижения тока в нагрузке:
≥ 0,1 А – всегда «по умолчанию»;
«0,2/0,5/1,0/2,0/3,0» (А) – из «банка токов» (до окончания «сеанса»);
«Опционального» значения, дополнительно «сохранённого» оператором «в банк» при генерации или до достижения предела энергопотребления определяемого программой.Ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования Варианты подключения к исследуемой коммуникации «Контактное» подключение с «возвратом тока через землю» «Бесконтактное» подключение с применением встроенной передающей антенны «LC» «Бесконтактное» подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC») «Бесконтактное» подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка) Электромагнитная совместимость Классификация по ГОСТ Р 51318.22-2006 Класс А Конструктивные параметры Выходной усилитель мощности Технология - модифицированный CLASS D, КПД до 85 % Светодиодные индикаторы Отдельные светодиоды, обозначающие параметры и режимы Цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) Габаритные размеры электронного блока (кейса), не более 250 х 220 х 120 мм Вес электронного блока, не более 3,8 кг Условия эксплуатации Допустимый диапазон температур окружающей среды при эксплуатации -30…+60 °С Степень защиты корпуса IP65 Характеристики электромагнитного датчика ЭМД-257 Параметр Значение Тип преобразователя Резонансная ферритовая магнитная антенна Частота резонанса 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц Тип питания От приемника Коммутация резонанса Принудительная (управляется приемником) Характеристики датчика акустического АД-257 Габаритные размеры прибора, не более 60 х 130 мм Масса, не более 0,95 кг -
Комплект поставки Успех АТГ-425.50Н

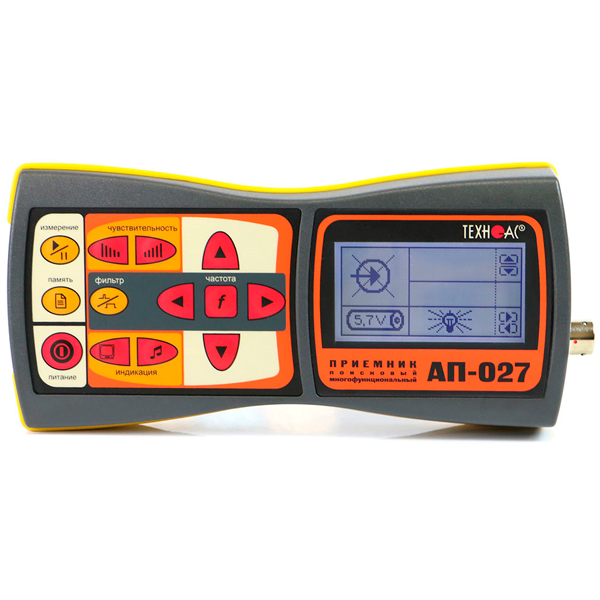

№ Наименование Фото Количество 1 Трассопоисковый приемник АП-027М

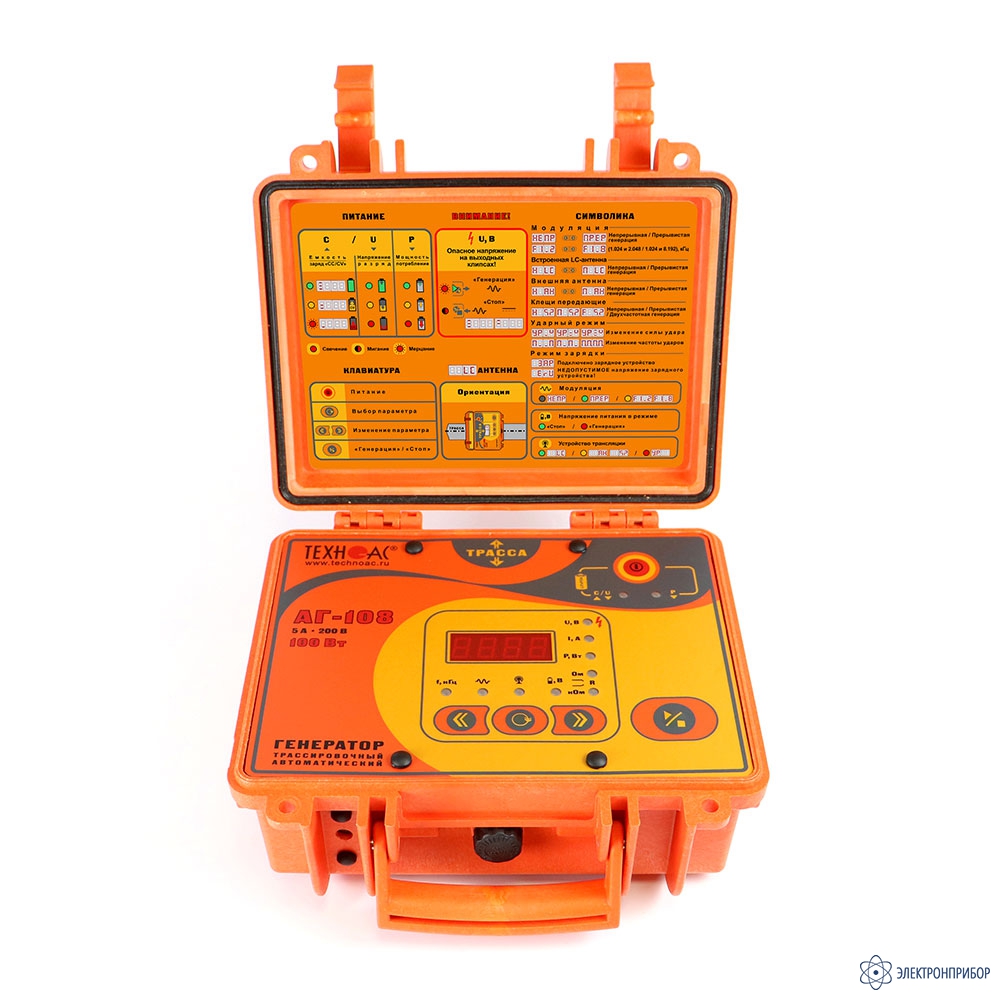

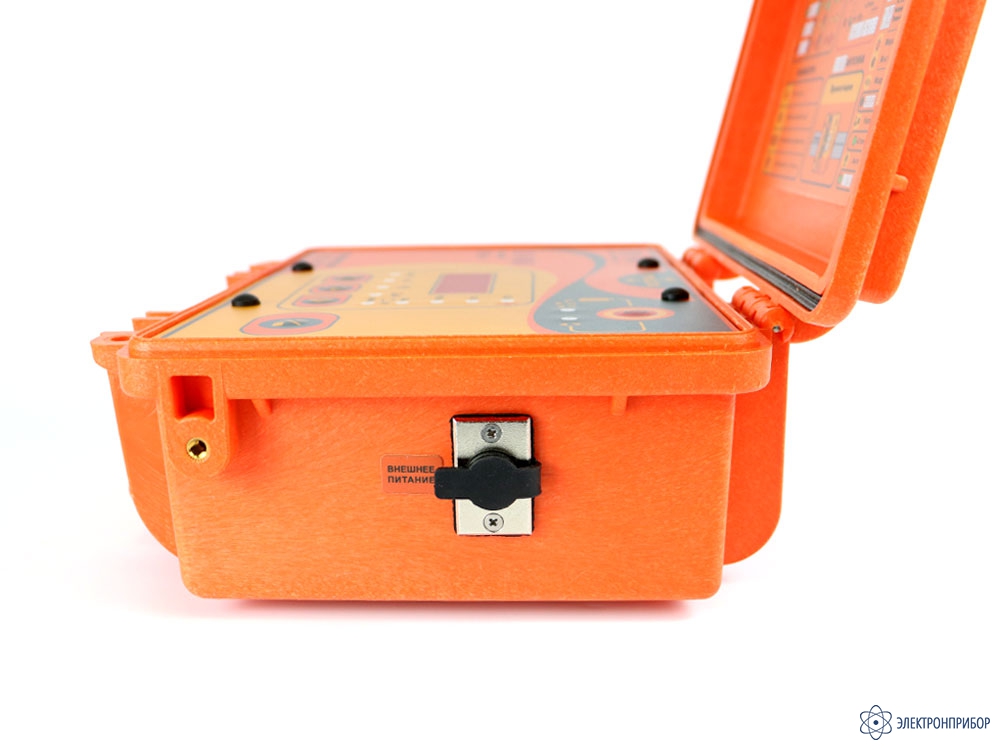

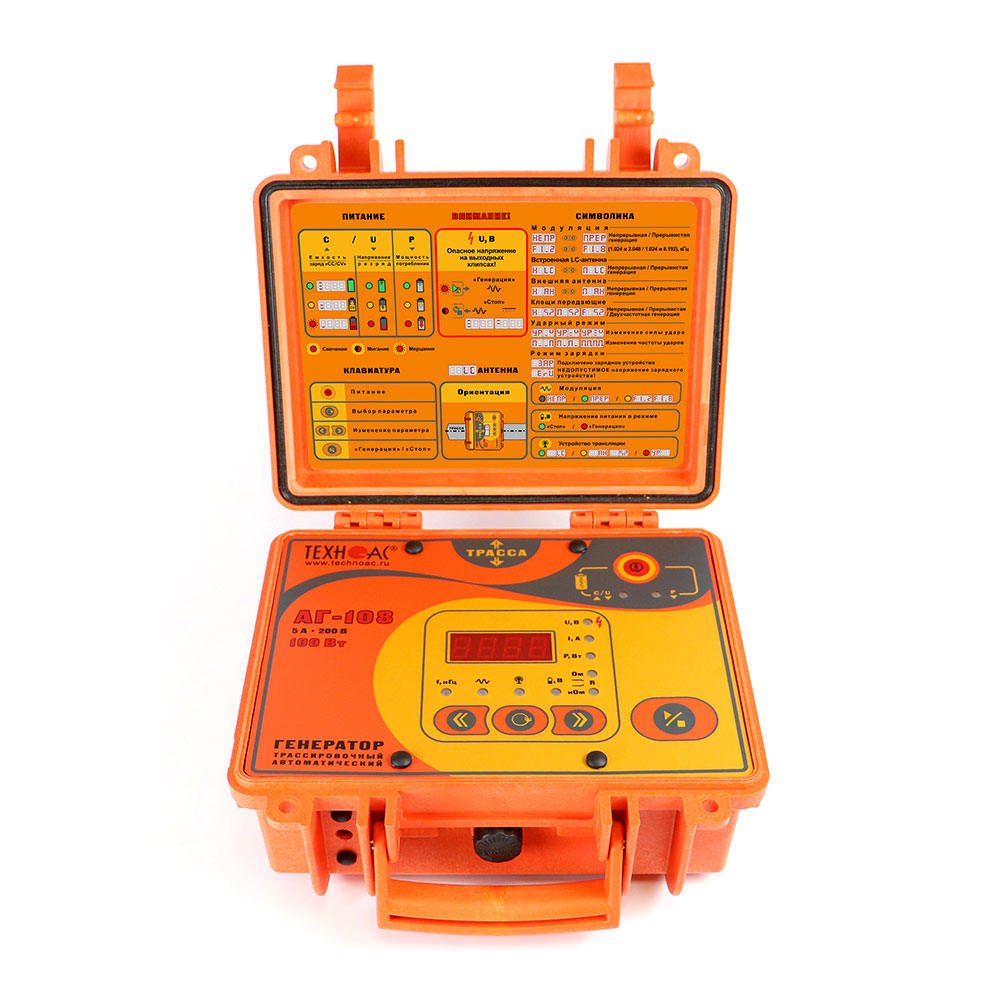

1 2 Генератор АГ-108 .jpg)

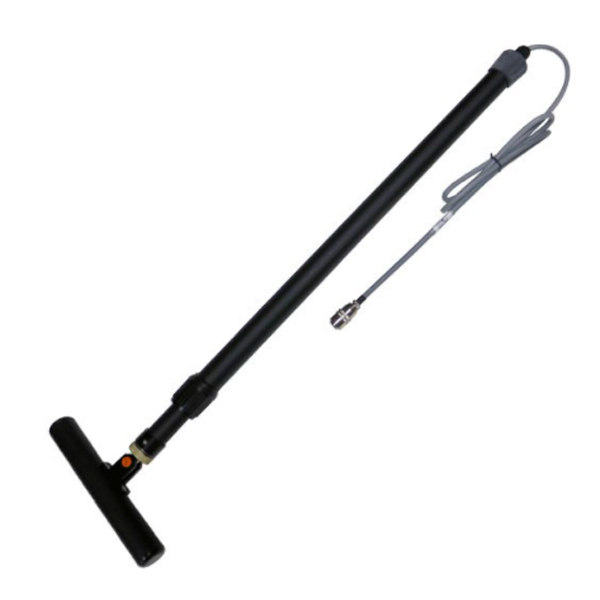

1 3 Датчик электромагнитный ЭМД-257

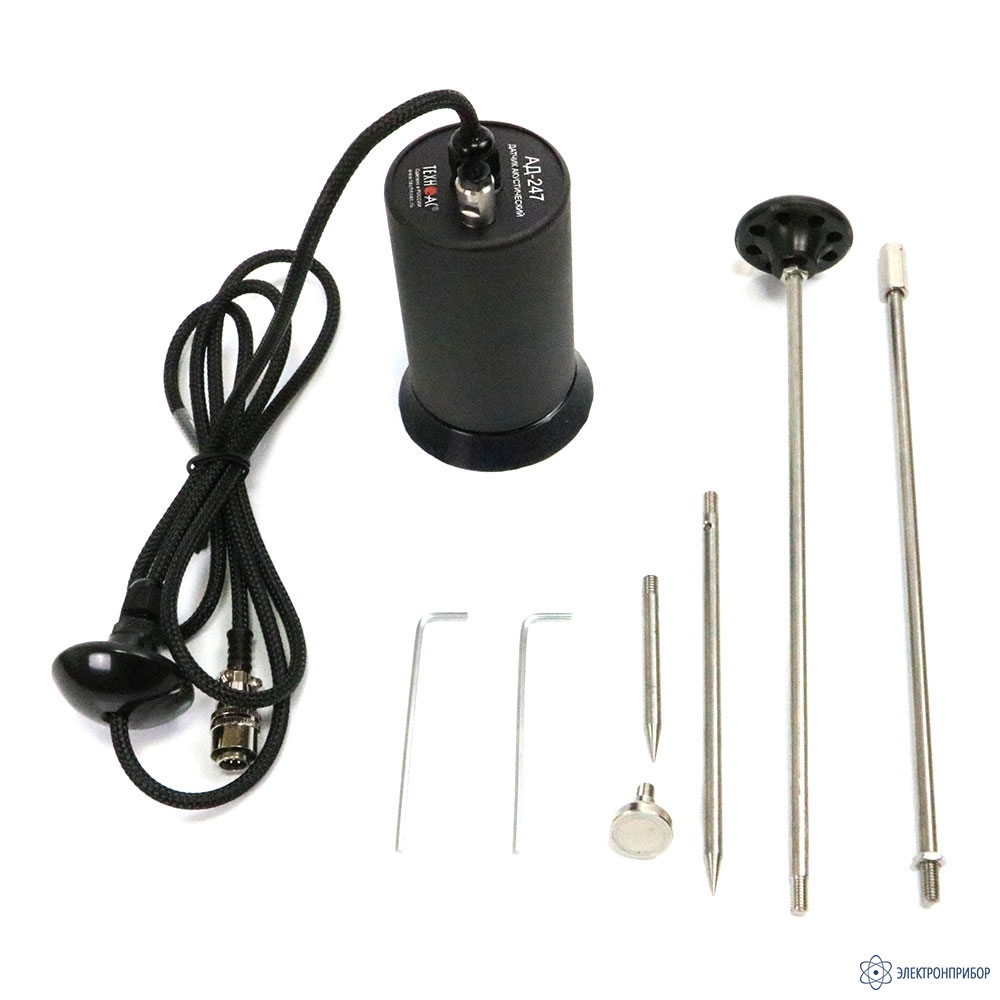

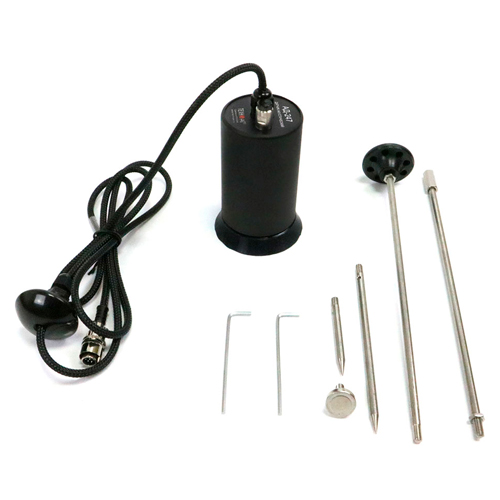

1 4 Комплект акустического датчика АД-257

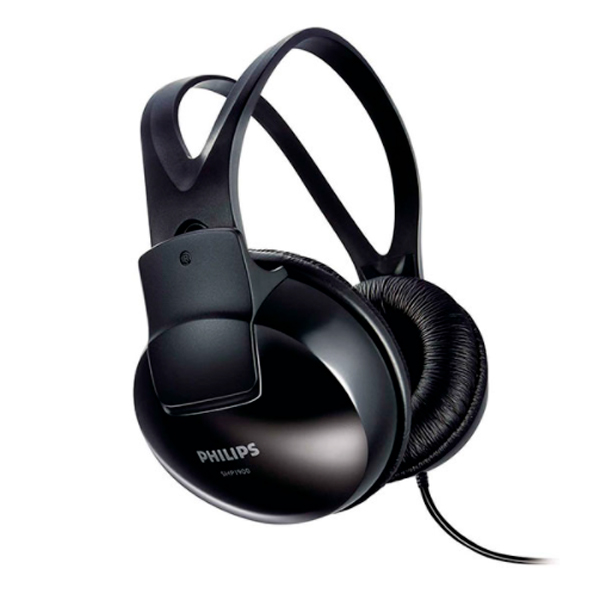

1 5 Головные телефоны

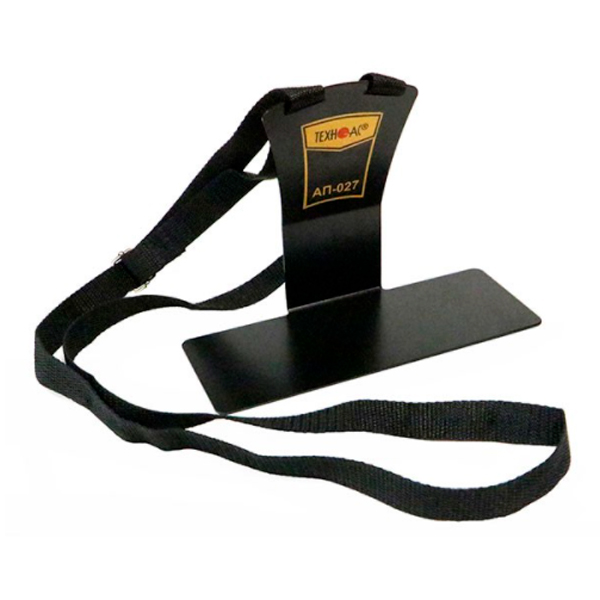

1 6 Держатель для приемника АП-027.00.010

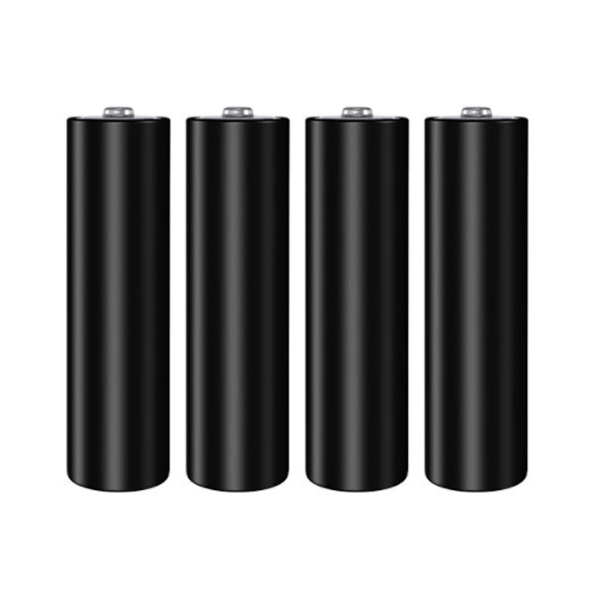

1 7 Батарейки для приемника (AA)

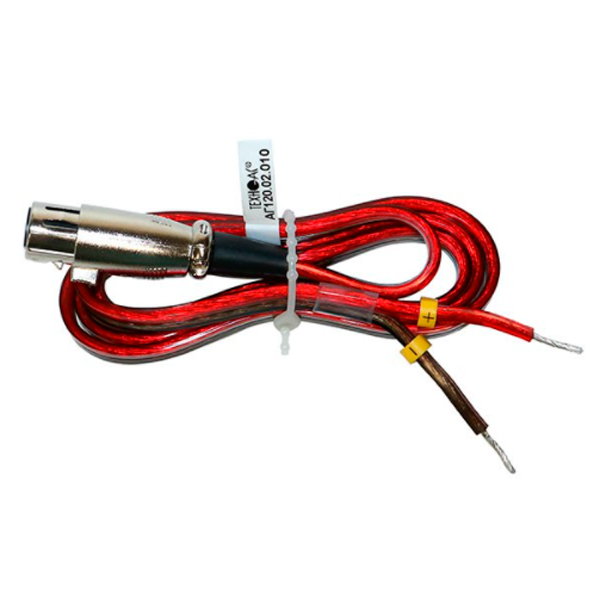

4 8 Устройство зарядное АГ107.02.010

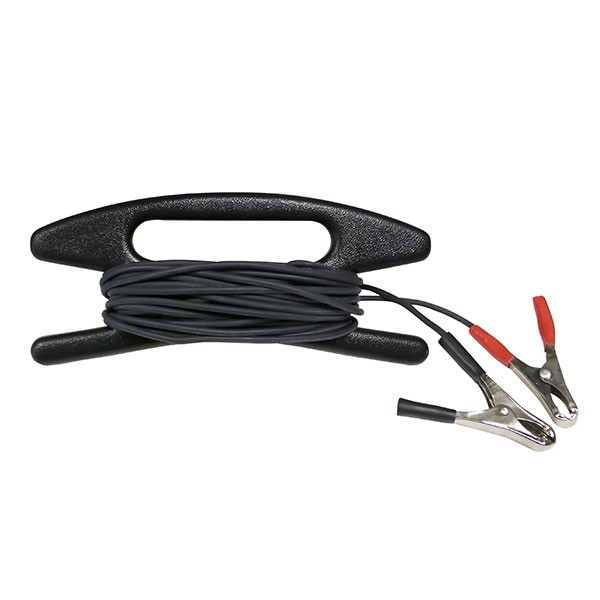

8 9 Кабель АГ120.02.020

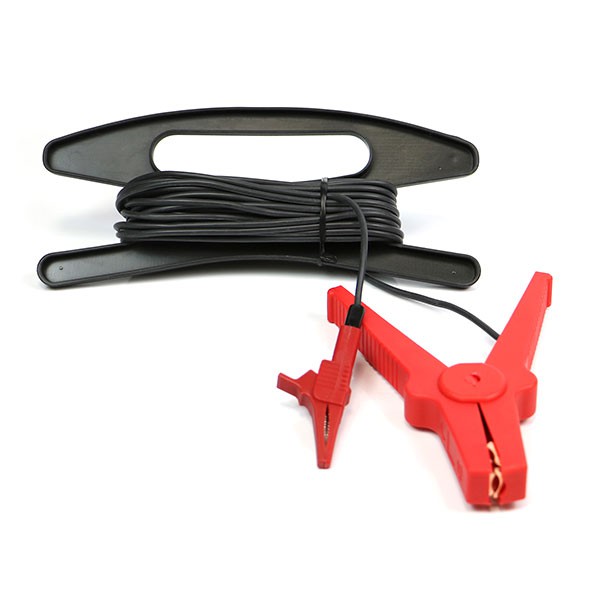

1 10 Кабель АГ120.02.050

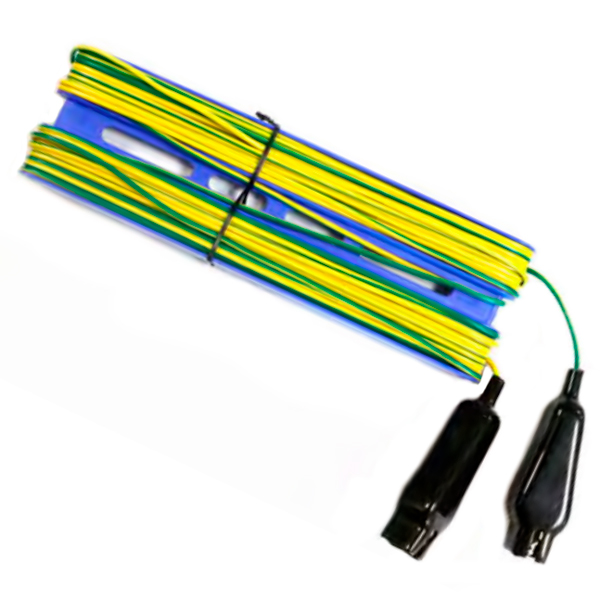

1 11 Кабель АГ105.02.020

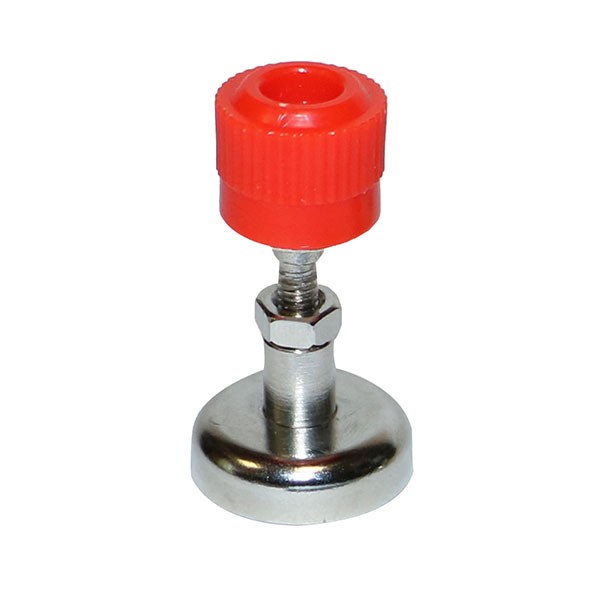

1 12 Контакт магнитный АГ120.02.090

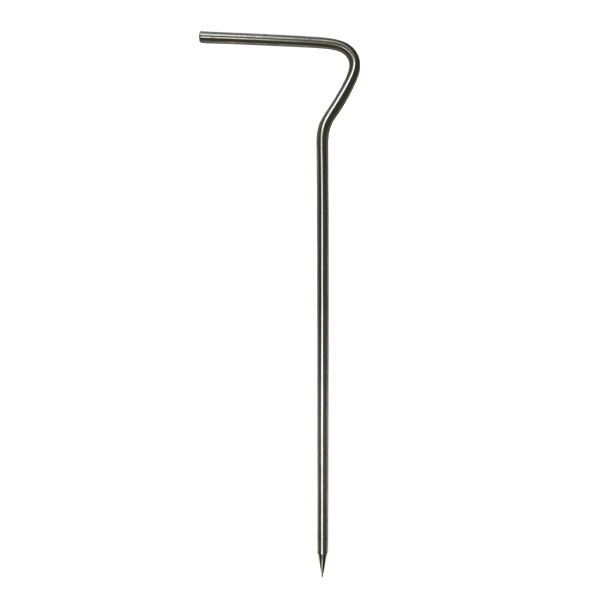

2 13 Штырь заземления АГ110.02.004

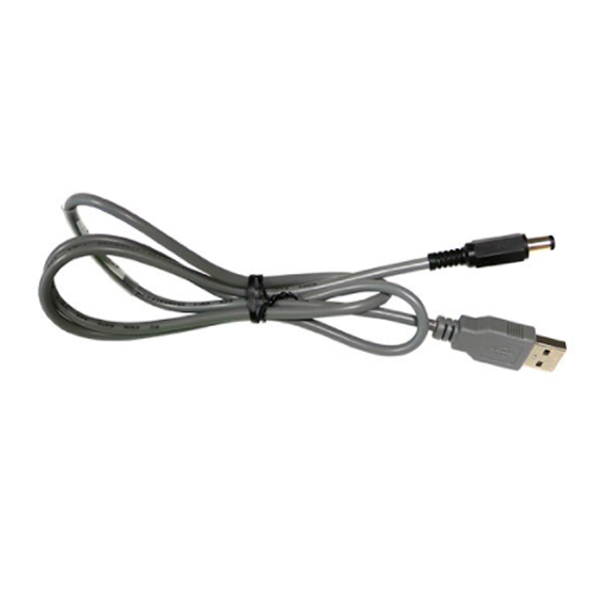

2 14 Кабель для подключения внешнего аккумулятора AP027.02.030

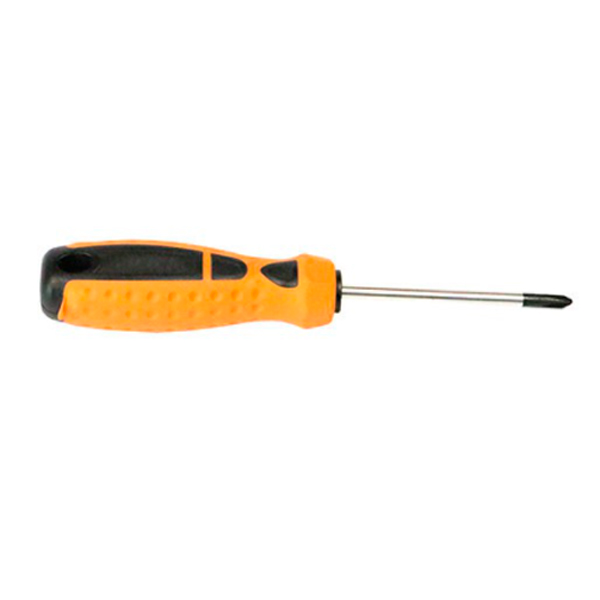

1 15 Крестовая отвертка

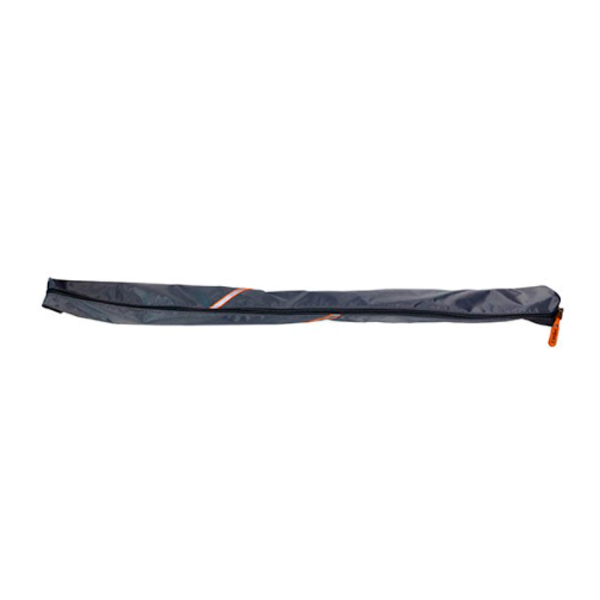

1 16 Сумка для электромагнитного датчика ЭМД-257 (Чехол 53186)

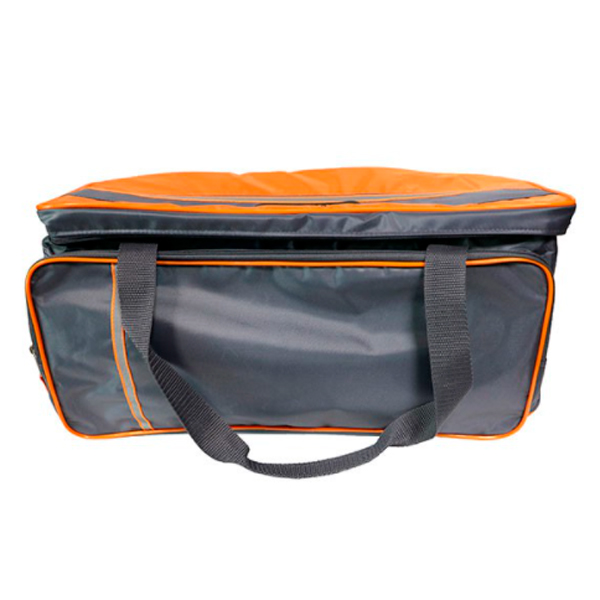

1 17 Сумка для комплекта (Чехол 53222)
1 18 Руководство по эксплуатации
3 19 Паспорт 1 -
