Успех ТПТ-529-КАЗ, Успех ТПТ529КАЗ, Успех ТПТ-529 КАЗ, Успех ТПТ 529КАЗ, Успех ТПТ 529 КАЗ

Приборы обнаружения утечек

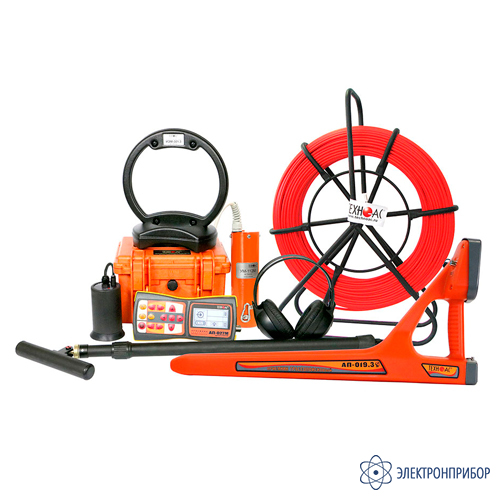

Успех ТПТ-529КАЗ — течетрассопоисковый комплект для диагностики неметаллических и металлических трубопроводов

Код товара: 44812

    • Гарантия

      2 года

    • Производитель

      ТЕХНО-АС

    • Артикул

      00-00008929

    Сертификаты

    Описание течетрассопоискового комплекта для диагностики неметаллических и металлических трубопроводов Успех ТПТ-529КАЗ:

    Универсальный комплект Успех ТПТ-529КАЗ для поиска мест прохождения металлических и неметаллических коммуникаций различными методами (электромагнитным, акустическим и методом зонда) с возможностью нанесения сохраненных параметров точек на карты, а также для обнаружения мест утечек в трубопроводах.

    Рекомендуемые области применения течетрассопоискового комплекта для диагностики неметаллических и металлических трубопроводов Успех ТПТ-529КАЗ:

    • теплосети;
    • сети водоснабжения;
    • газораспределительные сети;
    • геодезия.

    Назначение течетрассопоискового комплекта для диагностики неметаллических и металлических трубопроводов Успех ТПТ-529КАЗ:

    • определение местоположения подземных коммуникаций (металлических трубопроводов и кабельных линий) на глубине до 10 м и удалении до 10 км от места подключения генератора;
    • поиск и трассировки неметаллических трубопроводов методом «Зонд»;
    • определение местоположения подземных неметаллических трубопроводов акустическим методом на глубине до 3 м;
    • сохранение координат нахождения коммуникации и параметров точек в памяти приемника и построение траектории трассы на карте;
    • определения мест повреждения кабельных линий электромагнитным и акустическим методами;
    • обследования участков местности перед проведением земляных работ;
    • обнаружения мест разгерметизации трубопроводов на глубине до 3 м.

    Особенности течетрассопоискового комплекта для диагностики неметаллических и металлических трубопроводов Успех ТПТ-529КАЗ:

    Течетрассопоисковый комплект для диагностики неметаллических и металлических трубопроводов с функцией «Зонд» и функцией сохранения GPS/ГЛОНАСС координат Успех ТПТ-529КАЗ – универсальный многофункциональный комплект, в котором реализованы различные методы поиска:

    • Акустический метод трассировки коммуникаций. Используется ударный механизм УМ-112. Акустический метод применяется при трассировке неметаллических трубопроводов и при определении мест расположения металлических трубопроводов в условиях высоких индустриальных электромагнитных помех.
    • Метод «Зонд» с использованием внутритрубного генератора. Метод «Зонд» применяется для поиска подземных неметаллических трубопроводов, каналов и туннелей. Для поиска используется малогабаритный автономный генератор МАГ-05 с рабочей частотой 512 Гц, который при помощи проталкивающего устройства помещается внутрь трубопровода, а приемник АП-019.3 определяет место и глубину его расположения.
    • Активный электромагнитный метод поиска. Для наведения тока в коммуникации используется автономный генератор АГ-144.1. Метод применяется для поиска обесточенных электрических кабелей и других электропроводящих коммуникаций.
    • Пассивный электромагнитный метод поиска. Генератор не используется. Пассивным методом производится поиск силовых кабелей под напряжением с частотой 50(60) Гц, труб с катодной защитой и частотой 100(120) Гц и других коммуникаций в режимах широкой полосы («ШП» - на частотах 0,04…8 кГц и «Радио» - на частотах 8 кГц…40 кГц).
    • Акустический метод поиска утечек в трубопроводах. Поиск производится с использованием комплекта акустического датчика АД-247 и приемника АП-027М, в котором реализованы возможности по настройке частотного диапазона приемника и различные виды визуальной и звуковой индикации. Метод предназначен для обнаружения мест разгерметизации подземных трубопроводов систем тепло-, водо-, газо-, нефтеснабжения.

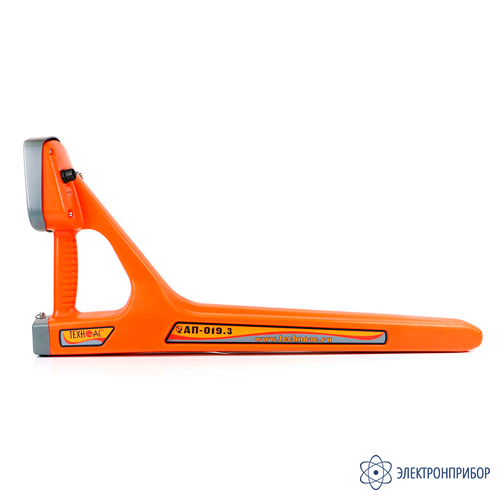

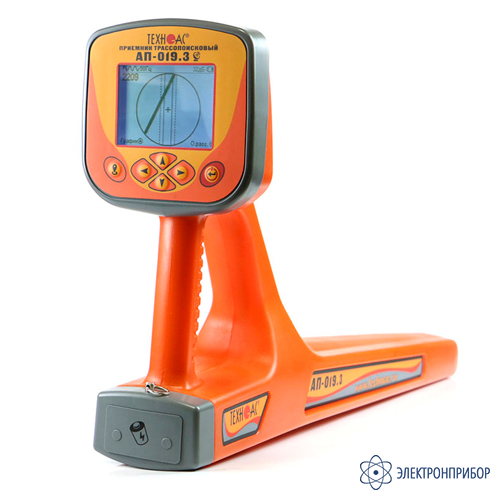

    Особенности приемника АП-019.3:

    • современный цифровой трассопоисковый приемник-моноблок АП-019.3;
    • изображение трассы на экране прибора;
    • автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии;
    • встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации;
    • режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция);
    • несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
    • дополнительные функций при подключении внешних датчиков;
    • широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц);
    • меню на двух языках (русский и английский);
    • возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора.

    Особенности приемника АП-027М:

    • цифровой трассопоисковый приемник;
    • большой ЖК дисплей с переключаемыми режимами работы и индикации;
    • отображение частотного спектра входного сигнала;
    • вывод звукового сигнала как на наушники оператора, так и на встроенный динамик;
    • приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105);
    • при работе с акустическим — диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта;
    • при работе с электромагнитным датчиком — широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц;
    • класс защиты корпуса от внешних воздействий IP54.

    Особенности генератора АГ-144.1:

    • возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт);
    • при работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование;
    • длительное время непрерывной работы от собственного аккумулятора.

    Рекомендуемые области применения течетрассопоискового комплекта для диагностики неметаллических и металлических трубопроводов Успех ТПТ-529КАЗ:

    • теплосети;
    • сети водоснабжения;
    • газораспределительные сети;
    • геодезия.

  • Технические характеристики течетрассопоискового комплекта для диагностики неметаллических и металлических трубопроводов Успех ТПТ-529КАЗ:

    Параметр Значение
    Характеристики трассопоискового приемника АП-019.3
    Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
    Диапазон частот «Широкая полоса» 0,04…8 кГц
    Частота фильтра в режиме «Зонд» 512 Гц
    Диапазон частот «Радио» 8…40 кГц
    Динамический диапазон входных сигналов 120 дБ
    Количество встроенных датчиков 4
    Максимальная чувствительность («Режим График» f0= 33кГц, некогерентные помехи +10дБ в диапазоне от 31…до 35 кГц) 5 мкА на расстоянии 1 м
    Объем памяти модуля GPS 2300 «точек»
    Подключаемые внешние датчики КИ-110 (КИ-105), НР-117, ДОДК-117, ДКИ-117
    Управление чувствительностью (усилением сигнала) - автоматическое – для 2D отображения «Трасса»;
    - полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»;
    - автоматическое / ручное (по выбору) – для режима «2 частоты»
    Определение глубины залегания коммуникации - 0...10 м;
    - автоматически в режиме «Трасса»;
    - по нажатию кнопки в режиме «Зонд»
    Точность определения глубины залегания ±5%
    Измерение «сигнального» тока в коммуникации - 0,01...9,99 А;
    - автоматически в режиме «Трасса»
    Точность определения оси коммуникации, в % от глубины залегания ±5%
    Поддержка энергосберегающих (прерывистых) режимов трассировочных генераторов При совместной работе с трассировочными генераторами («Импульсный» режим)
    Визуальная индикация LCD дисплей, 320х240 пикс, LED подсветка
    Индицируемые параметры - 2D визуализация положения трассы относительно прибора;
    - глубина залегания трассы;
    - ток сигнала;
    - графики уровня сигнала;
    - сила сигнала;
    - параметры настройки и управления
    Звуковая индикация встроенный излучатель:
    - синтезированный звук ЧМ
    - звуковая индикация нажатия кнопок
    Источник питания 4…7 В:
    - 4 элемента тип «С»;
    - внешний аккумулятор (Power Bank - опция)
    Время непрерывной работы от одного комплекта щелочных батарей не менее 20 часов
    Автоматическое отключение питания при бездействии для экономии заряда после 30 минут
    Диапазон температур эксплуатации / хранения -20…+60°С / -30…+60°С
    Степень защиты корпуса IP54
    Габаритные размеры 330х140х700 мм
    Масса 2,45 кг
    Характеристики трассопоискового приемника АП-027М
    Параметр Электромагнитный трассо-дефектопоиск Акустический трассо-дефектопоиск
    Вид принимаемого сигнала непрерывный / прерывистый монотонный / импульсный
    Частоты цифровой фильтрации Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
    Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
    Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
    «Широкая полоса» 0,05…8,6 кГц 0,09…2,20 кГц / 0,03…0,50 кГц
    Визуальная индикация ЖКИ:
    - символы и значения выбираемых режимов и параметров;
    - анимированная шкала уровня входного сигнала;
    - цифровое значение и анимированная шкала уровня выходного сигнала;
    - график (движущаяся диаграмма) уровня выходного сигнала;
    - частотный спектр выходного сигнала;
    - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
    Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал
    Головные телефоны - синтезированный звук ЧМ -
    Встроенный излучатель - синтезированный звук ЧМ
    Питание напряжение 4…7 В:
    - аккумуляторы «тип АА» 1,2 В 4 штуки
    - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 штуки;
    - внешний аккумулятор
    Количество сохраняемых значений в памяти 30
    Время непрерывной работы, не менее 20 часов
    Диапазон эксплуатационных температур -20…+50ºС
    Класс защиты от внешних воздействий IP54
    Габаритные размеры электронного блока 220 х 102 х 42 мм
    Масса электронного блока, не более 0,46 кг
    Характеристики трассировочного генератора АГ-144.1
    Параметр Значение
    Частоты генерируемого сигнала, Гц
    Частоты SIN f1 / f2 / f3, ±0,1% 512 / 1024 / 8192
    Частоты следования ударов НЧ / СЧ / ВЧ 0,5 / 1 / 2
    Режимы генерации
    «SIN» «непрерывный» непрерывная синусоидальная генерация
    «SIN» «_|¯|_» кратковременные посылки синусоидального сигнала
    (длительность импульса 100 мс, частота следования импульсов 1 Гц)
    «SIN» «3 частоты» посылки синусоидального сигнала с чередованием частот f1, f2, f3
    (длительность импульса 100 мс, частота следования импульсов 2 Гц)
    «УДАР» генерация ударных импульсов
    (длительность импульса устанавливается автоматически)
    Выходные параметры синусоидальной генерации
    Максимальное выходное напряжение, В:
    - при автономном питании
    - с добавлением внешнего аккумулятора 12/24 В
    - при питании от сетевого блока
    220
    330
    140
    Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20%
    При автономном питании (12/24 В):
    Режимы:
    - непрерывно
    - импульсы 8192 Гц и 3 частоты    		 Рвых, Вт 7,5 15 30 60
    Rнагр, Ом 0,1…1300 0,15…660 0,3…1300 0,6…660
    Режимы:
    - импульсы 512 и 1024 Гц    		 Рвых, Вт 15 30 60 120
    Rнагр, Ом 0,15…660 0,3…330 0,6…660 1,2…330
    C наращиванием напряжения питания до 36 В при помощи внешнего аккумулятора 12/24 В:
    Режимы:
    - непрерывно
    - импульсы 8192 Гц и 3 частоты    		 Рвых, Вт 45 90
    Rнагр, Ом 0,45…2000 0,9…1000
    Режимы:
    - импульсы 512 и 1024 Гц    		 Рвых, Вт 90 180
    Rнагр, Ом 0,9…1000 1,8…500
    От сетевого блока питания:
    Режимы:
    - непрерывно
    - импульсы 8192 Гц и 3 частоты    		 Рвых, Вт 18 36
    Rнагр, Ом 1,8…800 Ом 0,4…400 Ом
    Режимы:
    - импульсы 512 и 1024 Гц    		 Рвых, Вт 36 72
    Rнагр, Ом 0,4…400 0,7…200
    Допустимое сопротивление нагрузки любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля.
    Согласование с нагрузкой автоматическое, обеспечивающее достижение заданной мощности в нагрузке
    Источники питания
    Встроенный аккумуляторный комплект два свинцово-кислотных герметизированных аккумулятора 12 В / 7 Ач (технология AGM)
    с перекоммутацией: 12 В / 14 Ач или 24 В / 7 Ач
    Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15 В, выходной ток до 6,7 А
    Функциональные особенности
    Автоматические функции - автосогласование (достижение заданной мощности в нагрузке);
    - специальная программа управления передающей антенной;
    - встроенный контроллер заряда, работающий с внешним источником 15…15,3 В;
    - «автоопределение» подключения и отключения передающей антенны и ударного механизма
    Автоматические выключения генерации (зарядки) - при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда);
    - при несоответствии внешнего напряжения питания режиму генерации / зарядки;
    - при переключении режима сетевого питания в процессе зарядки;
    - при коротком замыкании выхода в процессе согласования;
    - при несоответствии режима генерации наличию / отсутствию передающей антенны или ударного механизма на выходе
    Автоматическое повторное согласование - при повышении установившейся выдаваемой мощности вследствие несанкционированного уменьшения сопротивления нагрузки;
    - при переключении частоты / режима генерации «SIN»;
    - при определенных изменениях напряжения питания
    Типы подключаемых нагрузок при генерации «SIN» - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля;
    - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря заземления;
    - индуктивное подключение с применением передающей рамочной антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны);
    - индуктивное подключение с применением передающих «клещей» (выбор кабеля из пучка)
    Конструктивные параметры
    Выходной усилитель мощности импульсный, технология CLASS D(BD), КПД > 80%
    Индикация светодиоды трехцветные «питание» и «выход»:
    - напряжение и состояние питания;
    - мощность и состояние выхода красный;
    - возможность или наличие «опасного» напряжения на выходе (>40 В)
    Управление Клавишные переключатели:

    на 3 положения
    - «ЧАСТОТА» выходного сигнала «SIN, Гц» или следования импульсов «УДАР»;
    - «РЕЖИМ» «SIN» - вид синусоидальной генерации;
    - «ПУСК» генерации / зарядки и выбор половинной / полной мощности «SIN» возможной при данном питании

    на 2 положения
    - «ПИТАНИЕ»;
    - «ВНЕШНЕЕ» - наращивание емкости / мощности при помощи внешнего аккумулятора или выбор работа / зарядка от сетевого блока;
    - «ВНУТРЕН» - выбор напряжения внутреннего питания 12 В / 24 В для изменения заданной мощности (в 4 раза при автономном режиме)

    красная кнопка
    - загрузка в потенциально «опасном» режиме с «неограниченным» выходным напряжением (Uвых может быть >40 В)
    Габаритные размеры электронного блока (кейса), не более, мм 250х215х165
    Вес электронного блока, не более, кг 8,5
    Условия эксплуатации
    Допустимый диапазон температур окружающей среды при эксплуатации -30…+60ºС
    Класс климатической защиты IP65

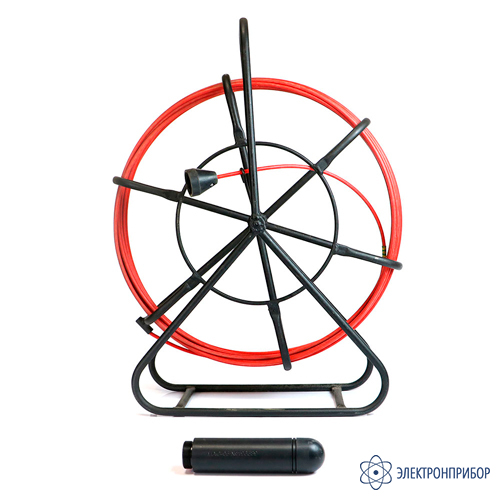

    Характеристики автономного генератора МАГ-05.X.ХХ
    Частота генерации 512 Гц
    Диаметр малогабаритного автономного генератора 40 мм
    Вес малогабаритного автономного генератора 318 г ± 20 г
    Время работы генератора не менее 5 ч
    Диаметр троса проталкивающего устройства 6 мм
    Диаметр вспомогательного троса 2 мм
    Характеристики электромагнитного датчика EMD-257
    Тип преобразователя резонансная ферритовая магнитная антенна
    Частота резонанса, Гц 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
    Тип питания от приемника
    Коммутация резонанса принудительная (управляется приемником)

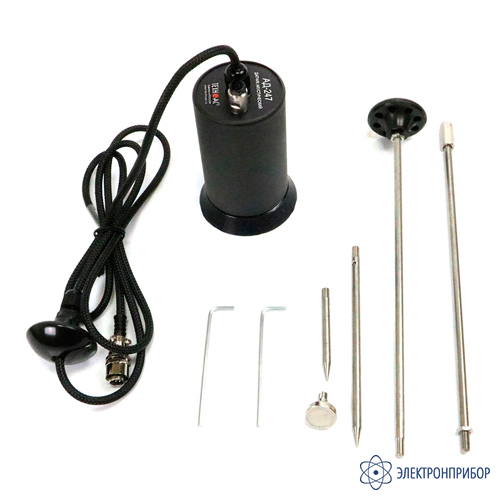

    Характеристики акустического датчика AD-257
    Габаритные размеры прибора, не более 60х130 мм
    Масса, не более 0,95 кг
    Характеристики индукционной антенны ИЭМ-301.3
    Максимальная мощность, подводимая к «рамке», не более 10 Вт
    Модуль полного комплексного сопротивления на частоте 8192 Гц 36 Ом
    Тип корпуса пластмассовый, герметичный

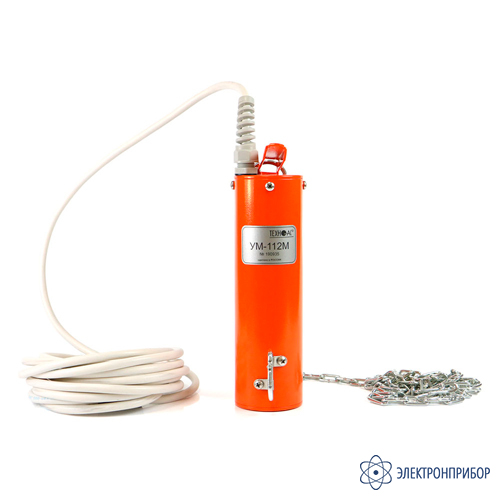

    Характеристики ударного механизма УМ-112М
    Рабочее положение крепления ударного механизма на трубу:
    Допустимое
    Оптимальное для максимальной дальности трассировки
    любое
    верхнее
    Длина соединительного кабеля, не менее 5 м
    Диаметр исследуемой трубы от 50 мм
    Габаритные размеры, не более 90 х 200 мм
    Масса комплекта, не более 3 кг

  • Комплект поставки Успех ТПТ-529КАЗ

    № Наименование Количество
    1 Трассопоисковый приемник АП-019.3 1
    2 Трассопоисковый приемник АП-027M 1
    3 Генератор трассировочный АГ-144.1 1
    4 Комплект автономного генератора МАГ-05.2.100 1
    5 Антенна индукционная ИЭМ-301.3 1
    6 Датчик электромагнитный EMD-257 1
    7 Комплект акустического датчика AD-257 1
    8 Ударный механизм УМ-112М 1
    9 Головные телефоны 1
    10 Батарейки для приемника АП-019.3 4
    11 Батарейки для приемника АП-027M (AA) 4
    12 Держатель для приемника АП-027.00.010 1
    13 Источник питания для зарядки генератора АГ-144.1 1
    14 Кабель для подключения нагрузки 1
    15 Кабель с крокодилами 1
    16 Кабель для подключения внешнего аккумулятора для генератора 1
    17 Аккумулятор и зарядное устройство для генератора МАГ-05.2.100 1
    18 Контакт магнитный АГ120.02.090 2
    19 Штырь заземления АГ110.02.004 2
    20 Крестовая отвертка 1
    21 Кабель для подключения внешнего аккумулятора AP027.02.030 1
    22 CD-диск с ПО 1
    23 Сумка для антенны ИЭМ-301.3 (чехол 53107) 1
    24 Сумка для электромагнитного датчика EMD-257 (чехол 53186) 1
    25 Руководство по эксплуатации. Паспорт 1

  • Дополнительная комплектация Успех ТПТ-529КАЗ

    Вид: кратко подробно
    Сортировать по: популярности наименованию цене

  • Файлы для Успех ТПТ-529КАЗ

Файлы для Успех ТПТ-529КАЗ

Все товары группы
Сохранить в PDF Распечатать

Рекомендуем посмотреть также
