Успех АГ-528.60Н — трассоискатель

Код товара: 36983
  • Трассоискатель Успех АГ-528.60Н Трассоискатель Успех АГ-528.60Н Трассоискатель Успех АГ-528.60Н Трассоискатель Успех АГ-528.60Н

    • Гарантия

      2 года

    • Производитель

      ТЕХНО-АС

    • Артикул

      00-00002100

    Сертификаты

    Описание трассоискателя Успех АГ-528.60Н:

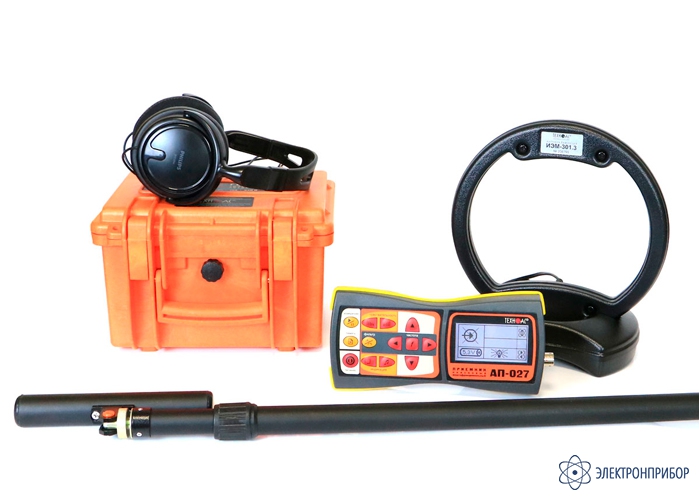

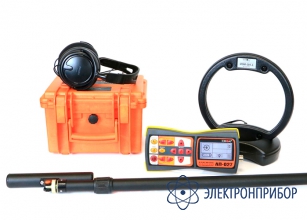

    Трассопоисковый комплект Успех АГ-528.60Н предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

    В состав комплекта входит цифровой многофункциональный трассопоисковый приемник с большим ЖК дисплеем и выводом звука как на встроенный динамик, так и в наушники оператора.

    Функция течеискателя / дефектоискателя (с помощью дополнительно приобретаемого акустического датчика).

    Генератор повышенной мощности до 180 Вт и дальностью работы до 10 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

    Назначение трассоискателя Успех АГ-528.60Н:

    • определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м;
    • трассировка коммуникаций с использованием генератора на расстояние до 10 км;
    • поиск электрических кабелей под напряжением;
    • поиск мест пересечения трубопровода и кабеля;
    • определения мест повреждения кабельных линий;
    • обследования участков местности перед проведением земляных работ.

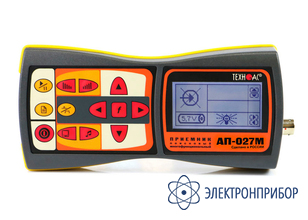

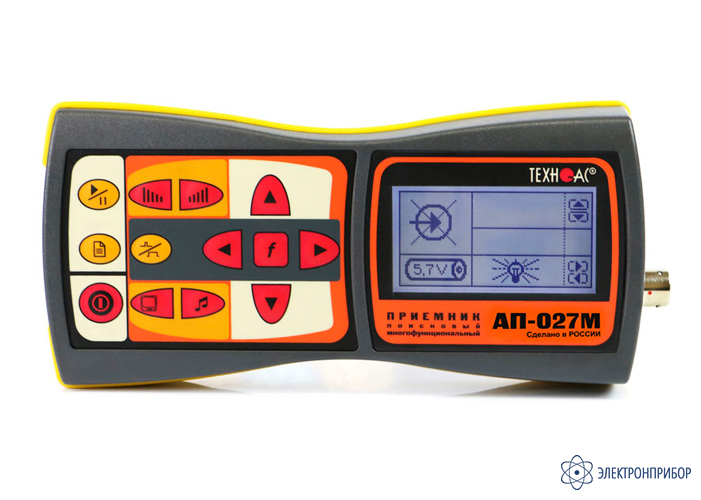

    Особенности приемника АП-027М:

    • цифровой трассопоисковый приемник;
    • большой ЖК дисплей с переключаемыми режимами работы и индикации;
    • отображение частотного спектра входного сигнала;
    • вывод звукового сигнала как на наушники оператора, так и на встроенный динамик;
    • приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105);
    • при работе с акустическим — диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта;
    • при работе с электромагнитным датчиком — широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц;
    • класс защиты корпуса от внешних воздействий IP54.

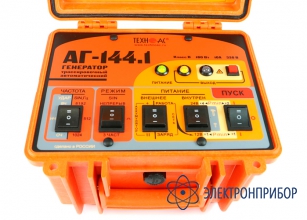

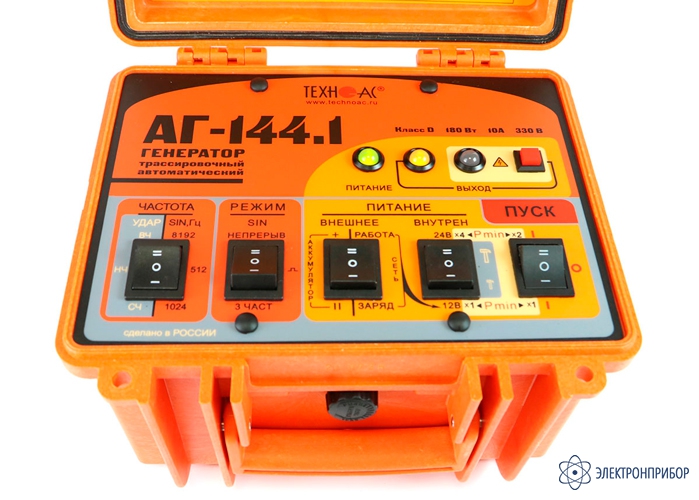

    Особенности генератора АГ-144.1:

    • возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт);
    • при работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование;
    • длительное время непрерывной работы от собственного аккумулятора.

    Рекомендуемые области применения трассоискателя Успех АГ-528.60Н:

    • Электросети;
    • Телекоммуникация;
    • Строительно-монтажные организации;
    • ЖКХ;
    • Водоканалы;
    • Теплосети;
    • Нефтегазовая отрасль;
    • Геодезия.

  • Технические характеристики трассоискателя Успех АГ-528.60Н:

    Характеристики трассопоискового приемника АП-027М
    Параметр Электромагнитный трассо-дефектопоиск Акустический трассо-дефектопоиск
    Вид принимаемого сигнала непрерывный / прерывистый монотонный / импульсный
    Частоты цифровой фильтрации Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
    Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
    Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
    «Широкая полоса» 0,05…8,6 кГц 0,09…2,20 кГц / 0,03…0,50 кГц
    Визуальная индикация ЖКИ:
    - символы и значения выбираемых режимов и параметров;
    - анимированная шкала уровня входного сигнала;
    - цифровое значение и анимированная шкала уровня выходного сигнала;
    - график (движущаяся диаграмма) уровня выходного сигнала;
    - частотный спектр выходного сигнала;
    - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
    Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал
    Головные телефоны -синтезированный звук ЧМ -
    Встроенный излучатель - синтезированный звук ЧМ
    Питание напряжение 4…7 В:
    - аккумуляторы «тип АА» 1,2 В 4 штуки
    - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 штуки;
    - внешний аккумулятор
    Количество сохраняемых значений в памяти 30
    Время непрерывной работы, не менее 20 часов
    Диапазон эксплуатационных температур -20…+50ºС
    Класс защиты от внешних воздействий IP54
    Габаритные размеры электронного блока 220 х 102 х 42 мм
    Масса электронного блока, не более 0,46 кг
    Характеристики трассировочного генератора АГ-144.1
    Параметр Значение
    Частоты генерируемого сигнала, Гц
    Частоты SIN f1 / f2 / f3, ±0,1% 512 / 1024 / 8192
    Частоты следования ударов НЧ / СЧ / ВЧ 0,5 / 1 / 2
    Режимы генерации
    «SIN» «непрерывный» непрерывная синусоидальная генерация
    «SIN» «_|¯|_» кратковременные посылки синусоидального сигнала
    (длительность импульса 100 мс, частота следования импульсов 1 Гц)
    «SIN» «3 частоты» посылки синусоидального сигнала с чередованием частот f1, f2, f3
    (длительность импульса 100 мс, частота следования импульсов 2 Гц)
    «УДАР» генерация ударных импульсов
    (длительность импульса устанавливается автоматически)
    Выходные параметры синусоидальной генерации
    Максимальное выходное напряжение, В:
    - при автономном питании
    - с добавлением внешнего аккумулятора 12/24 В
    - при питании от сетевого блока
    220
    330
    140
    Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20%
    При автономном питании (12/24 В):
    Режимы:
    - непрерывно
    - импульсы 8192 Гц и 3 частоты    		 Рвых, Вт 7,5 15 30 60
    Rнагр, Ом 0,1…1300 0,15…660 0,3…1300 0,6…660
    Режимы:
    - импульсы 512 и 1024 Гц    		 Рвых, Вт 15 30 60 120
    Rнагр, Ом 0,15…660 0,3…330 0,6…660 1,2…330
    C наращиванием напряжения питания до 36 В при помощи внешнего аккумулятора 12/24 В:
    Режимы:
    - непрерывно
    - импульсы 8192 Гц и 3 частоты    		 Рвых, Вт 45 90
    Rнагр, Ом 0,45…2000 0,9…1000
    Режимы:
    - импульсы 512 и 1024 Гц    		 Рвых, Вт 90 180
    Rнагр, Ом 0,9…1000 1,8…500
    От сетевого блока питания:
    Режимы:
    - непрерывно
    - импульсы 8192 Гц и 3 частоты    		 Рвых, Вт 18 36
    Rнагр, Ом 1,8…800 Ом 0,4…400 Ом
    Режимы:
    - импульсы 512 и 1024 Гц    		 Рвых, Вт 36 72
    Rнагр, Ом 0,4…400 0,7…200
    Допустимое сопротивление нагрузки любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля.
    Согласование с нагрузкой автоматическое, обеспечивающее достижение заданной мощности в нагрузке
    Источники питания
    Встроенный аккумуляторный комплект два свинцово-кислотных герметизированных аккумулятора 12 В / 7 Ач (технология AGM)
    с перекоммутацией: 12 В / 14 Ач или 24 В / 7 Ач
    Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15 В, выходной ток до 6,7 А
    Функциональные особенности
    Автоматические функции - автосогласование (достижение заданной мощности в нагрузке);
    - специальная программа управления передающей антенной;
    - встроенный контроллер заряда, работающий с внешним источником 15…15,3 В;
    - «автоопределение» подключения и отключения передающей антенны и ударного механизма
    Автоматические выключения генерации (зарядки) - при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда);
    - при несоответствии внешнего напряжения питания режиму генерации / зарядки;
    - при переключении режима сетевого питания в процессе зарядки;
    - при коротком замыкании выхода в процессе согласования;
    - при несоответствии режима генерации наличию / отсутствию передающей антенны или ударного механизма на выходе
    Автоматическое повторное согласование - при повышении установившейся выдаваемой мощности вследствие несанкционированного уменьшения сопротивления нагрузки;
    - при переключении частоты / режима генерации «SIN»;
    - при определенных изменениях напряжения питания
    Типы подключаемых нагрузок при генерации «SIN» - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля;
    - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря заземления;
    - индуктивное подключение с применением передающей рамочной антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны);
    - индуктивное подключение с применением передающих «клещей» (выбор кабеля из пучка)
    Конструктивные параметры
    Выходной усилитель мощности импульсный, технология CLASS D(BD), КПД > 80%
    Индикация светодиоды трехцветные «питание» и «выход»:
    - напряжение и состояние питания;
    - мощность и состояние выхода красный;
    - возможность или наличие «опасного» напряжения на выходе (>40 В)
    Управление Клавишные переключатели:

    на 3 положения
    - «ЧАСТОТА» выходного сигнала «SIN, Гц» или следования импульсов «УДАР»;
    - «РЕЖИМ» «SIN» - вид синусоидальной генерации;
    - «ПУСК» генерации / зарядки и выбор половинной / полной мощности «SIN» возможной при данном питании

    на 2 положения
    - «ПИТАНИЕ»;
    - «ВНЕШНЕЕ» - наращивание емкости / мощности при помощи внешнего аккумулятора или выбор работа / зарядка от сетевого блока;
    - «ВНУТРЕН» - выбор напряжения внутреннего питания 12 В / 24 В для изменения заданной мощности (в 4 раза при автономном режиме)

    красная кнопка
    - загрузка в потенциально «опасном» режиме с «неограниченным» выходным напряжением (Uвых может быть >40 В)
    Габаритные размеры электронного блока (кейса), не более, мм 250х215х165
    Вес электронного блока, не более, кг 8,5
    Условия эксплуатации
    Допустимый диапазон температур окружающей среды при эксплуатации -30…+60ºС
    Класс климатической защиты IP65
    Параметр Значение

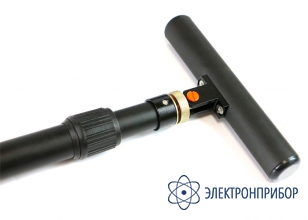

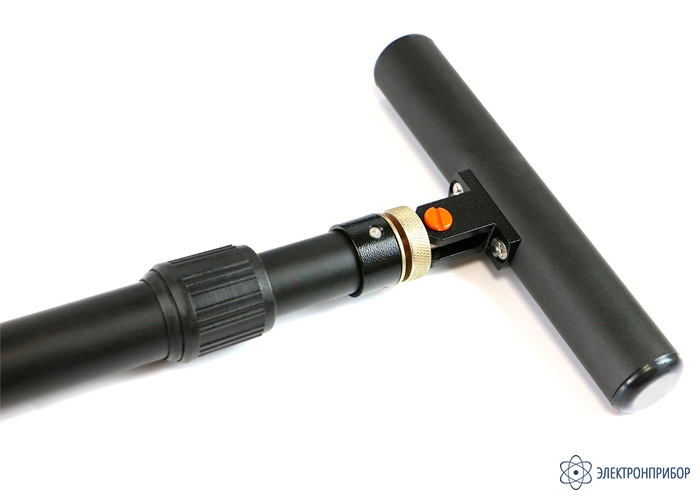

    Характеристики электромагнитного датчика EMD-257
    Тип преобразователя резонансная ферритовая магнитная антенна
    Частота резонанса, Гц 50...60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
    Тип питания от приемника
    Коммутация резонанса принудительная (управляется приемником)
    Характеристики индукционной антенны ИЭМ-301.3
    Максимальная мощность, подводимая к «рамке», не более Вт 10
    Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
    Тип корпуса пластмассовый, герметичный

  • Комплект поставки Успех АГ-528.60Н

    № Наименование Количество
    1 Трассопоисковый приемник АП-027М 1
    2 Генератор АГ-144.1 1
    3 Антенна индукционная ИЭМ-301.3 1
    4 Электромагнитный датчик EMD-257 1
    5 Головные телефоны 1
    6 Держатель для приемника АП-027.00.010 1
    7 Источник питания ENP-120-12 1
    8 Кабель АГ144.02.020 1
    9 Кабель AG144.02.060 1
    10 Кабель АГ120.02.050 1
    11 Кабель АГ105.02.020 1
    12 Контакт магнитный АГ120.02.090 2
    13 Штырь заземления АГ110.02.004 2
    14 Крестовая отвертка 1
    15 Батарейки для приемника (AA) 4
    16 Сумка для антенны ИЭМ-301.3 (чехол 53107) 1
    17 Сумка для электромагнитного датчика EMD-257 (чехол 53186) 1
    18 Сумка для генератора АГ-144.1 (чехол 53187) 1
    19 Сумка для комплекта (чехол 53222) 1
    20 Кабель для подключения внешнего аккумулятора AP027.02.030 1
    21 Руководство по эксплуатации 3
    22 Паспорт 1
