Генераторы импульсов и сигналов

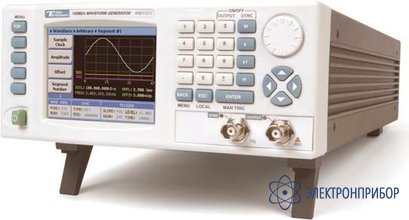

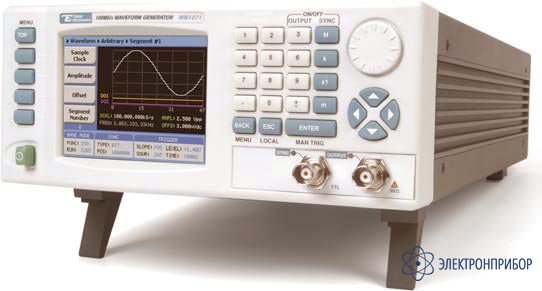

WW1281A — генератор

Код товара: 21670
  • 35081-07

    • Гарантия

      5 лет

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      35081-07 до 07.06.2022

    • Производитель

      Tabor, Израиль

    Сертификаты

    Краткие характеристики генератора WW1281A:

    • Диапазон частот (синус, меандр): 50 Гц…400 МГц
    • Расширенный диапазон частот для сигналов произвольной формы
    • 1 выходной канал
    • Разрядность ЦАП 12 бит
    • Амлитуда 2 Впик на нагрузке 50 Ом
    • Частота дискретизации 1,1 ГГц
    • Память для формирования сигнала 8 М точек
    • Режим последоват. формирования произв. сигнала из разл. сегментов с возможностью циклического повторения сегмента в последоват-ти
    • Большой цветной ЖК дисплей (диагональ 3,5 дюймов)
    • Различные виды модуляции: АМ, ЧМ, ФМн, ЧМн; ИМ, ГКЧ; 3D; IQ
    • 2 выхода последовательных цифровых потоков
    • Встроенный частотомер до 100 МГц
    • ПО ArbConnection для формирования сигнала произвольной формы
    • Поддержка синхронной работы нескольких генераторов
    • Интерфейсы ДУ: USB, LAN, GPIB

  • Технические характеристики генератора WW1281A:

    ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
    ВЫХОДНЫЕ ПАРАМЕТРЫ Количество каналов 1
    Виды выходного сигнала Синус, треугольник, меандр, импульс, пила, Sin X/X, гауссовский и экспоненциальный сигналы, шум, постоянное напряжение
    Выходной пиковый уровень на нагрузке 50 Ом 50 мВ – 2 В
    Погрешность уст. частоты (±1x10-6 )
    Постоянное смещение ± 1 В
    СИНУСОИДА Частотный диапазон 50 Гц – 400 МГц
    Погрешность установки уровня на 1 кГц ±3%
    Неравномерность АЧХ ±0,7 дБ до 200 МГц
    ±4 дБ до 400 МГц
    Коэффициент гармоник (выходной сигнал 1 В) £-50 дБн до 10МГц
    <-45 дБн до 50 МГц
    <-40 дБн до 125 МГц
    <-25 дБн до 400 МГц
    МЕАНДР Диапазон частот 50 Гц – 400 МГц
    Время нараст./спада 700 пс
    ИМПУЛЬС Диапазон частот 50 Гц – 400 МГц
    Перестраиваемая длительность, фронт От 1 нс
    Задержка До 20 с
    ДОПОЛНИТЕЛЬНЫЕ СИГНАЛЫ Диапазон частот 50 Гц – 125 МГц
    Полоса шумового сигнала 250 МГц
    ПРОИЗВОЛЬНАЯ ФОРМА Диапазон частот Определяется используемой частотой дискретизации
    Частота дискретизации и объем памяти 50 кГц…1,1 ГГц, 8 Мб
    Разрешение по вертикали 12 бит
    ПОСЛЕДОВАТЕЛЬНЫЙ РЕЖИМ Количество сегментов До 4096
    Количество повт. сегментов До 1 миллиона
    Мин. длительность сегмента 400 нс
    ЧАСТОТОМЕР Диапазон частот 10 Гц – 100 МГц
    Время счета От 100 мкс до 1 сек, разрешение 7 знаков/секунду
    Режимы работы Частота, период, длительность импулса, число импульсов
    МОДУЛЯЦИЯ Виды модуляции АМ (до 100%), ЧМ (девиация до 50 МГц), ЧМн, ФМн, ИМ, ГКЧ(линейное/логарифмическое, время качания 1 мс – 1000 с, «прыгающая» частота»), 3D Опции для WW2572A – амплитудная манипуляция, «прыгающая» амплитуда, IQ
    Несущая Синус
    Модулирующая Частота: до 100 кГц. Форма: любая
    ОБЩИЕ ДАННЫЕ Напряжение питания 220 В (± 15 %), 50 / 60 Гц
    Габаритные размеры; масса 212 x 88 x 415 мм; 3 кг

  • Комплект поставки WW1281A

    № Наименование Количество
    1. Прибор 1
    2. Документация 1
    3. Шнур питания 1
    4. Программное обеспечение 1
