Прецизионные измерители RLC (сопротивления, индуктивности, емкости)

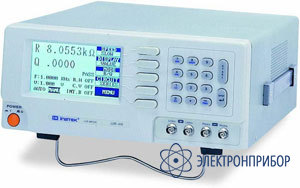

LCR-826 — RLC измеритель

Код товара: 22108
  • 20187-05

    Назначение прецизионного измерителя LCR-826:

    Прецизионный измеритель LCR-826: Сопротивление 6,25 Ом – 410 кОм; Емкость 200 пФ –250 мкФ; Индуктивность 500 мкГн – 650 Гн; Добротность/Тангенс угла потерь 0,0001 ... 9999; Частота тест-сигнала 100 Гц - 2 кГц; Уровень тест-сигнала 100 мВ - 1275 мВ; Базовая погрешность 0,1%; Внутреннее/внешнее смещение до 30 В; Запись до 100 профилей; Дельта-измерения; Усреднение (1 - 255 измерений); 5-разрядая индикация; Диапазон индикации от 0,00001 (Ом, пФ, мГн) до 99999 (кОм, мкФ, Гн); ЖК-матрица (240х128 точек) с подсветкой и регулировкой контрастности; Масса 5,5 кг.
    Аналог LCR-816: отличие: установлен интерфейс для внешнего сортировщика.

    Особенности прецизионного измерителя LCR-826:

    • Измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, эквивалентного последовательного/ параллельного сопротивления;
    • Диапазон индикации от 0,00001 (Ом, пФ, мГн) до 99999 (кОм, мкФ, Гн);
    • Базовая погрешность 0,1%;
    • Тест-сигнал 100 Гц - 2 кГц (16 частот);
    • Последовательная/параллельная схема замещения;
    • Внутренне смещение 2 В, внешнее смещения до 30 В;
    • Запись/считывание до 100 профилей;
    • Одновременная индикация двух результатов измерения;
    • Измерение в абсолютных и относительных единицах, ∆-измерения;
    • Усреднение результатов измерения (1 – 255);
    • Программная компенсация начальной емкости и сопротивления;
    • Большой высококонтрастный ЖК-дисплей с подсветкой;
    • Cортировщик компонентов.

  • Технические характеристики прецизионного измерителя LCR-826:

    Параметр Значения
    ИЗМЕРЕНИЕ RLC
    Сопротивление (R) 6,25 Ом – 410 кОм
    Емкость (C) 200 пФ –250 мкФ
    Индуктивность (L) 500 мкГн - 650 Гн
    Добротность (Q) 0,0001 - 9999
    Тангенс угла потерь (D) 0,0001 - 9999
    Базовая погрешность ± 0,1%
    Время измерения 34 мс
    Режимы измерения R/Q, C/D, C/R, L/Q
    Запуск измерений Автоматический или ручной
    Схема измерения Параллельная/последовательная (ручной выбор)
    ТЕСТ СИГНАЛ
    Частота тест-сигнала 100 Гц – 2 кГц 16 фиксированных установок
    Уровень тест-сигнала 100 мВ - 1275 мВ (шаг 5 мВ)
    ПОСТОЯННОЕ СМЕЩЕНИЕ
    Внутренний источник 2 В
    Внешний источник 0 В - 30 В (максимальный ток 200 мА)
    ПАМЯТЬ
    Функции Запись/считывание установленных параметров измерения
    Объем памяти 100 ячеек
    ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
    Режим индикации измерений Абсолютное значение, ∆-измерение, ∆-измерение в %
    Режим усреднения 1 … 255 измерений
    ДИСПЛЕЙ
    Тип индикатора ЖКИ матрица (240 × 128 точек) с подсветкой и регулировкой контрастности. Матрица содержит: основной экран (R, L, C), дополнительный экран (Q, D, Rэквив., ∆, ∆%), индикаторы параметров режима измерения, меню режимов настройки
    Формат индикации 5 разрядов на основной шкале
    4 разряда на дополнительной шкале
    ОБЩИЕ ДАННЫЕ
    Условия эксплуатации 10°С … 50°С и относительная влажность до 85%
    Напряжение питания 100 В … 240 В, 50/60 Гц
    Габаритные размеры 330 х 149 х 437 мм
    Масса 5,5 кг

  • Комплект поставки LCR-826

    Наименование Количество
    Прецизионный измеритель LCR-826 1
    Шнур питания 1
    Руководство по эксплуатации 1
    LCR-06A - измерительный 4-х проводный щуп с 2- мя 1

  • Файлы для LCR-826

Файлы для LCR-826
